AIR Stop Linie

AIR Stop Linie

Selbstklebende Dichtungsmanschetten und Dichtungskappen, die Rohr-, Kabel- und Kaminrohrdurchführungen auf Dach- und Wandbahnen wasser-, luft- und winddicht abschliessen. Sieben Modellreihen – von der einzelnen EPDM-Manschette über Radon-, UV- und Hochtemperaturvarianten bis zur Sechsfachdurchführung M-TEC 6.

1 / 3
Permanent
Produkt anfragen Kontakt aufnehmen

Modelle im Sortiment

AIR Stop Universal AIR Stop UV AIR Stop M-TEC 6 AIR Stopper

Beschreibung

Kreuzungspunkte von Installationen – elektrische Leitungen, Rohre, Lüftungsöffnungen, Schornsteine – sind heikle Stellen für die Luft- und Winddichtigkeit der Gebäudehülle. Bleibt die Durchdringung offen, kann eine Wärme-, Luft- und Feuchtigkeitsbrücke zwischen Innen- und Aussenseite entstehen. Die AIR Stop Linie deckt diese Stellen mit selbstklebenden Dichtungsmanschetten und Dichtungskappen ab.

Die Modelle

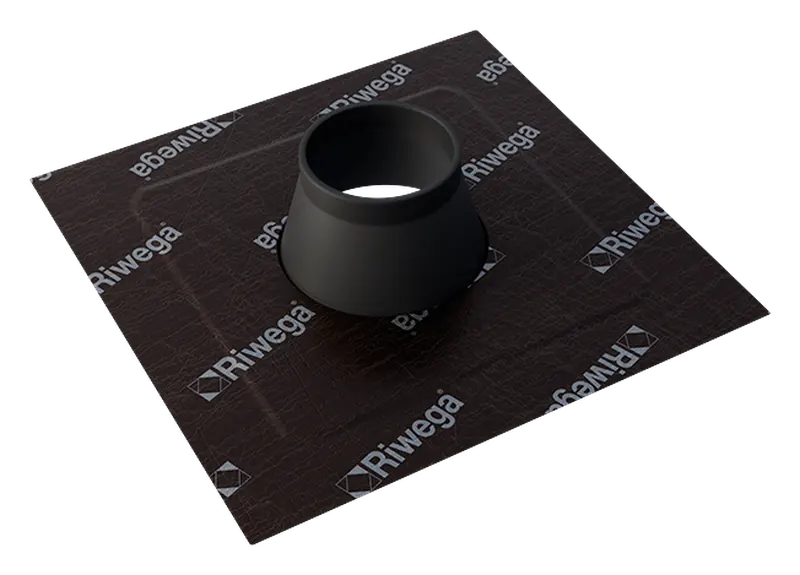

AIR Stop EPDM ist die Grundreihe für einzelne Durchgänge: ein EPDM-Kragen auf einem Aluminium- oder PP-Träger mit Butylkleber, elf Artikel von D1 Ø 4–8 mm für Strom-, Telefon- und Datenkabel über GD21 und GD22 für Sanitär- und Heizungsrohre bis RGD200 mit 200x220 mm (auf Anfrage bis 300 mm). Die Oberfläche besteht aus Aluminium, verputzbares Vlies gibt es auf Anfrage.

AIR Stop Universal fasst mehrere vorgestanzte Löcher in einer EPDM-Folie mit Acrylklebeband zusammen: 2/55 (195x195 mm) für Kabel von Ø 7–22 mm und ein Rohr von Ø 80 mm, 60/135 (345x345 mm) für Rohre von Ø 80–200 mm.

AIR Stop UV aus UV-stabilisiertem PP/EPDM mit Acrylatkleber ist für hinterlüftete Fassaden mit offenen Fugen gedacht, in zwei Grössen für Ø 15–22 und 25–32 mm.

AIR Stop HOT dichtet Kaminrohre ab – bis 250 °C, in drei Grössen von Ø 100–125 bis 180–200 mm.

AIR Stop Radon ist die zertifizierte Variante für die Versiegelung von Radonsperren, mit ausgewiesenem Radondiffusionskoeffizienten, in drei Grössen von Ø 15–22 bis 100–110 mm.

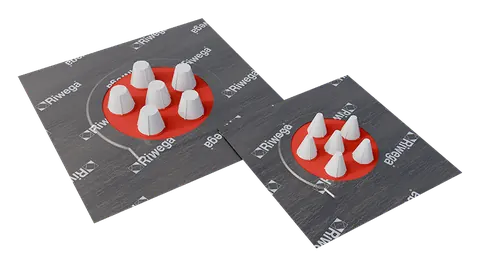

AIR Stop M-TEC 6 führt bis zu sechs Kabel (M-TEC C, Ø 4–11 mm) oder gewellte Rohre (M-TEC T, Ø 16–25 mm) durch eine einzige Manschette.

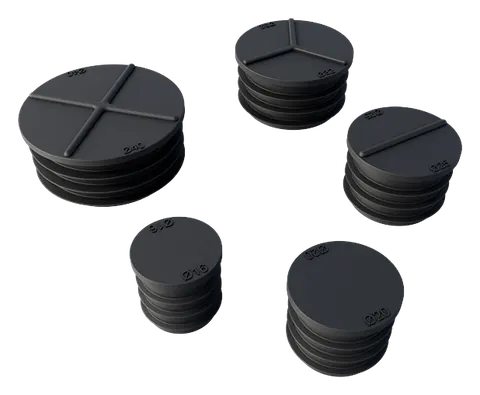

AIR Stopper verschliesst das Wellrohr selbst: eine TPE-Kappe mit drei Lamellen gegen Luftdurchlässigkeit und Rauchgas, in fünf Grössen von Ø 16 bis 40 mm.

Verarbeitung

Die Manschette wird über Rohr oder Kabel gestülpt, der Schutzliner abgezogen und die Basis vollflächig auf die Bahn geklebt. AIR Stop Universal und UV werden bei +5 °C bis +30 °C verarbeitet, AIR Stop M-TEC 6 ab +4 °C. Die Temperaturbeständigkeit ist je Datenblatt ausgewiesen – von -20 °C bis +100 °C bei M-TEC 6 bis -45 °C bis +130 °C bei der EPDM-Folie des AIR Stop Universal. Gelagert wird trocken und vor UV-Strahlen geschützt, maximal 24 Monate.

Vorteile im Überblick

  • Sieben Modellreihen für Einzelrohre, Mehrfachdurchgänge, Kaminrohre, Radonsperren, offene Fassadenfugen und den Wellrohrabschluss
  • AIR Stop EPDM in elf Artikeln von Ø 4–8 mm bis 200x220 mm, auf Anfrage bis 300 mm
  • AIR Stop HOT für Kaminrohre bis 250 °C, AIR Stop Radon als zertifizierte Radongasversiegelung mit ausgewiesenen Diffusionswerten
  • AIR Stop M-TEC 6 dichtet bis zu sechs Kabel oder gewellte Rohre mit einer einzigen Manschette ab
  • EPDM-Folie des AIR Stop Universal mit Sd-Wert von rund 60 m nach EN 1931 und Temperaturbeständigkeit von -45 °C bis +130 °C
  • Aluminiumoberfläche beim AIR Stop EPDM, verputzbares Vlies auf Anfrage

Technische Daten

Eigenschaft Wert
Sortiment sieben Modellreihen: AIR Stop EPDM, Universal, UV, HOT, Radon, M-TEC 6, AIR Stopper
Manschettenmaterial EPDM; AIR Stop UV: UV-stabilisiertes PP/EPDM; M-TEC 6: Gummi; AIR Stopper: thermoplastisches Elastomer (TPE)
Träger und Klebstoff AIR Stop EPDM: Aluminium- oder PP-Träger mit Butylkleber; HOT und M-TEC 6: Aluminiumträger mit Butylkleber; Universal (Tape 1 PE mit PE-Träger) und UV: Klebeband auf Acrylbasis
Kragen-Innendurchmesser AIR Stop EPDM Ø 4–8 mm bis 200x220 mm (auf Anfrage bis 300 mm); UV Ø 15–22 und 25–32 mm; Radon Ø 15–22, 72–90 und 100–110 mm; HOT Ø 100–125, 150–165 und 180–200 mm; M-TEC 6 Ø 4–11 mm (C) bzw. 16–25 mm (T)
Basisgrössen 150x150 bis 420x420 mm
Verarbeitungstemperatur AIR Stop Universal (Klebeband) und UV +5 °C bis +30 °C; M-TEC 6 ab +4 °C; für die übrigen Modelle nennt der Katalog keinen Wert
Temperaturbeständigkeit EPDM-Folie AIR Stop Universal -45 °C / +130 °C; Acrylklebeband (Universal, UV) -30 °C / +100 °C; M-TEC 6 -20 °C / +100 °C; AIR Stop HOT bis 250 °C
Sd-Wert ~60 m nach EN 1931 (EPDM-Folie AIR Stop Universal)
EPDM-Kennwerte (AIR Stop Universal) Härte 67° Shore A, Reissfestigkeit 9,4 MPa (EN 12311-2), Reisskraft 55 kN/m (EN 12310-2), Reissdehnung 430 %
Klebeband-Kennwerte (Tape 1 PE, AIR Stop Universal) Dicke 0,27–0,29 mm, Bruchkraft ≥ 25 N/25 mm bei 300 % Reissdehnung (DIN EN 14410), ohne Lösungsmittel und Weichmacher
Radonkennwerte (AIR Stop Radon) Radondiffusionskoeffizient 3,2 × 10⁻¹² m²s⁻¹, Radondiffusionslänge 1,18 mm, Testparameter R=d/LD 0,85 (alle drei Grössen)
AIR Stopper TPE-Kappen Ø 16 / 20 / 25 / 32 / 40 mm mit 1 bis 4 Membranen
Verpackung 2 bis 20 Stk. je nach Artikel
Lagerung trocken und vor UV-Strahlen geschützt, max. 24 Monate; AIR Stop UV zusätzlich +18 °C bis +25 °C

Varianten & Artikelnummern

Artikel-Nr. Bezeichnung Abmessung
02202500 AIR Stop Universal 60/135 345x345 mm
02202510 AIR Stop Universal 2/55 195x195 mm
02203021 AIR Stop UV GD21 Ø 15-22 mm, Basis 150x150 mm
02203022 AIR Stop UV GD22 Ø 25-32 mm, Basis 150x150 mm
02201504 AIR Stop D1 Ø 4-8 mm, Basis 150x150 mm
02201508 AIR Stop D1 Ø 8-12 mm, Basis 150x150 mm
02201515 AIR Stop GD21 Ø 15-22 mm, Basis 150x150 mm
02201525 AIR Stop GD22 Ø 25-32 mm, Basis 150x150 mm
02202242 AIR Stop GD23 Ø 40-55 mm, Basis 230x230 mm
02202250 AIR Stop RGD50 Ø 50-72 mm, Basis 230x230 mm
02202275 AIR Stop RGD75 Ø 72-90 mm, Basis 230x230 mm
02202299 AIR Stop RGD100 Ø 100-110 mm, Basis 320x320 mm
02203510 AIR Stop FRGD100 Ø 100-125 mm, Basis 350x350 mm
02203515 AIR Stop FRGD150 Ø 150-165 mm, Basis 350x350 mm
02203516 AIR Stop RGD200 200x220 mm, Basis 420x420 mm
02203541 AIR Stop Radon GD21 Ø 15-22 mm, Basis 150x150 mm
02203542 AIR Stop Radon RGD75 Ø 72-90 mm, Basis 230x230 mm
02203543 AIR Stop Radon RGD100 Ø 100-110 mm, Basis 320x320 mm
02203530 AIR Stop HOT FRGD100 Ø 100-125 mm, Basis 350x350 mm
02203531 AIR Stop HOT FRGD150 Ø 150-165 mm, Basis 350x350 mm
02203532 AIR Stop HOT FRGD180 Ø 180-200 mm, Basis 400x400 mm
02202310 AIR Stop M-TEC 6, Variante M-TEC C 230x230 mm, Ø 4-11 mm
02202320 AIR Stop M-TEC 6, Variante M-TEC T 320x320 mm, Ø 16-25 mm
02203616 AIR Stopper 16, 1 Membran 5/8"-Pg 9-M16
02203620 AIR Stopper 20, 1 Membran 3/4"-Pg 11-M20
02203625 AIR Stopper 25, 2 Membranen Pg 16-M25
02203632 AIR Stopper 32, 3 Membranen Pg 21-M32
02203640 AIR Stopper 40, 4 Membranen Pg 36-M40

Downloads

Verwandte Produkte

Passend dazu aus dem Wissen

Häufige Fragen: Klebetechnik & Luftdichtheit

Acryl- oder Butylklebeband — wann verwende ich welches?

Acrylklebebänder mit lösemittelfreiem Polyacrylat-Kleber sind die Standardlösung für die luft- und winddichte Verklebung von Bahnenüberlappungen, Anschlüssen, Ecken und Durchdringungen an Dach und Wand — einseitig klebende Bänder für Anschlüsse und Abdichtungen, beidseitig klebende für das Versiegeln von Überlappungen. Butylbänder dichten dauerhaft ab: Sie haften mit hoher Haftkraft auf allen Baumaterialien und sind im Innen- und Aussenbereich anwendbar — bis hin zu Spezialvarianten wie Coll Radon für radondichte Anschlüsse.

Wie dichte ich Rohr- und Kabeldurchführungen zuverlässig ab?

Mit den selbstklebenden Dichtungsmanschetten und Dichtungskappen der Air Stop Linie: Sie werden über Rohr oder Kabel gestülpt und verbinden die Durchführung wasser-, luft- und winddicht mit der Dach- oder Wandbahn. Die Linie reicht vom EPDM-Standard über die Varianten UV, HOT und RADON bis zum AIR Stopper. Die Nagelpunkte unter der Konterlattung übernehmen die Nageldichtbänder und vorgestanzten Einzeldichtungen der Tip-Linie — auf Wunsch feuerresistent gemäss B-s1,d0.

Welches Band eignet sich für den luftdichten Fensteranschluss?

FDB Vario FL reguliert mit seinem variablen Sd-Wert von 0,5-20 m den Dampfdurchgang je nach Temperatur und Feuchtigkeit und eignet sich damit für innen und aussen; die Oberfläche ist überputzbar. Für die klassische Zwei-Band-Lösung stehen das diffusionsoffene FDB EXT FL (Sd-Wert 0,05 m, aussen) und das dampfbremsende FDB INT FL (Sd-Wert 40 m, innen) bereit. Die vorkomprimierten Fugendichtbänder GAE BG1, GAE BG2 und GAE Trio ergänzen den Anschluss für Fugen von 1-20 mm.

Wie halte ich aufsteigende Feuchtigkeit vom Wandfuss fern?

Mit den Bodenanschlüssen der Coll- und GAE ST-Familie: Coll Vlies Plus ist ein selbstklebendes Butylband mit Polypropylen-Vlies für die Auflagefläche der Holzwand, Coll HDPE eine kalt verklebte, selbstklebende Bitumenbahn mit HDPE-Träger in 250, 500 und 1000 mm Breite. Als Mauersperre verhindert die 4 mm dicke Bitumenbahn GAE ST Bitum aufsteigende Feuchtigkeit zwischen Beton und Holzkonstruktion und hält hohem Lastdruck stand (Wasserdichtheit 60 kPa); GAE ST Plus passt sich dank EPDM-Schaumgummi mit Polyurethanschaum auch unebenen Oberflächen an.

Lassen sich die Klebstoffe auch bei tiefen Temperaturen verarbeiten?

Der Acrylkleber Sil AC ist von -5 °C bis +40 °C verarbeitbar, empfohlen wird die Verarbeitung ab +5 °C; Sil Butyl benötigt +5 °C bis +40 °C. Als Haftgrund lässt sich Primer Spray von -10 °C bis +30 °C verarbeiten. Die flüssige Nageldichtung Top Seal wird bei +7 °C bis +30 °C aufgetragen.
