SPIDI Wandhalter

SPIDI ist das Wandhalter-System für die Unterkonstruktion vorgehängter hinterlüfteter Fassaden (VHF). Die Halter aus Aluminium, verzinktem Stahl oder Edelstahl übertragen die Lasten der Fassadenbekleidung zuverlässig in den Baugrund — wärmebrückenarm, statisch geprüft und schnell montiert dank Klemmfeder-Prinzip.

SPIDI max ALZN

Wandstütze aus Stahl mit ALZN-Beschichtung und schwarzer KTL-Lackierung für das SPIDI Fassadensystem: als Fest- und Gleitpunkt einsetzbar, mit vormontiertem 6-mm-Thermostop, in Längen von 40 bis 900 mm.

Beton

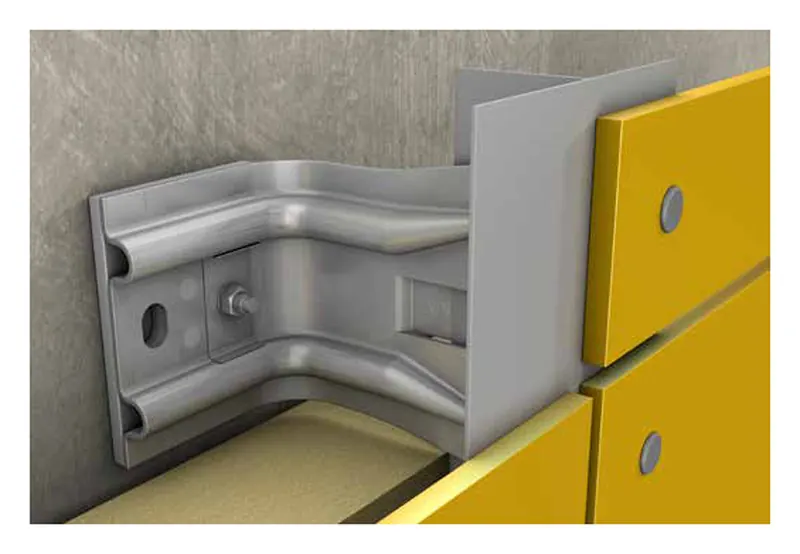

SPIDI max ALU

Wandstütze aus Aluminiumlegierung EN-AW-5052 für das SPIDI Fassadensystem: als Fest- und Gleitpunkt einsetzbar, mit vormontiertem 6-mm-Thermostop, in Längen von 40 bis 900 mm.

Beton

SPIDI max A2/A4

Wandstütze aus Edelstahl A2 oder A4 für das SPIDI Fassadensystem: als Fest- und Gleitpunkt einsetzbar, mit vormontiertem 6-mm-Thermostop, in Längen von 40 bis 600 mm.

Beton

SPIDI versa

Optimiertes Agraffensystem aus Aluminium-Extrusionsprofilen für die verdeckte Fassadenbefestigung: Agraffe KFSM 50.1 mit Montagehilfe und Justierschraube, Agraffenprofil AP 25.1 und Verbinder AP-V 250.1.

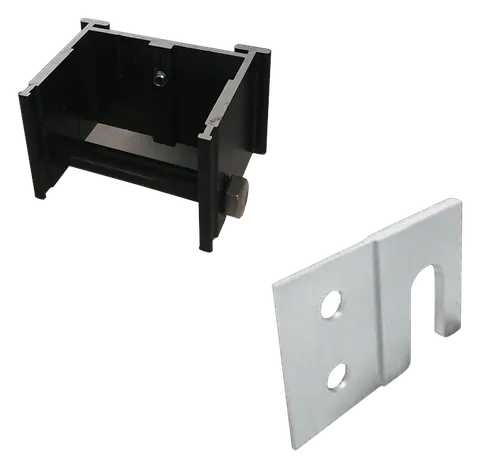

SPIDI xbolt Bolzensystem

Bolzenadapter-System für die Bolzenbefestigung von Fassadenkassetten auf der SPIDI Unterkonstruktion – mit Adaptern, Kunststoffclips sowie T-, U- und Y-Profilen aus Aluminium.

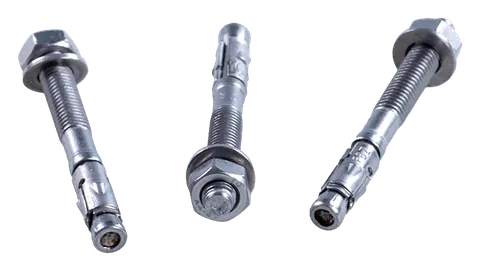

Fischer Bolzenanker FBZ

Bolzenanker aus Edelstahl A4 in vier Ausführungen für die Befestigung der SPIDI Unterkonstruktion am Baukörper.

Beton

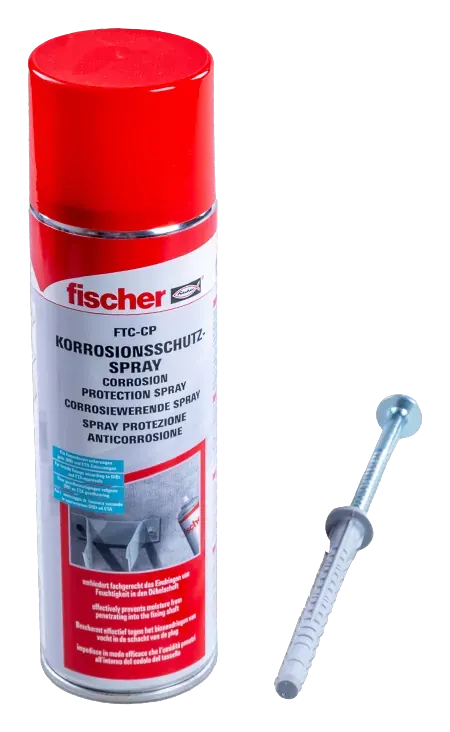

Fischer Langschaftdübel SXRL

Verzinkter Langschaftdübel für die Befestigung der SPIDI max Wandstützen, ergänzt durch das Bitumen-Korrosionsschutzspray FTC-CP für Schraubenköpfe.

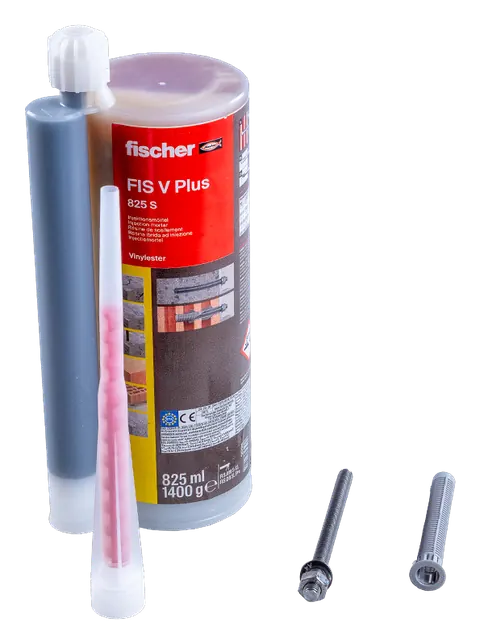

Fischer chemische Befestigung

Chemisches Befestigungssystem aus Klebemörtel, Ankerhülse und Gewindestange für die Verankerung der SPIDI Unterkonstruktion, zum Beispiel in Lochstein-Untergründen.

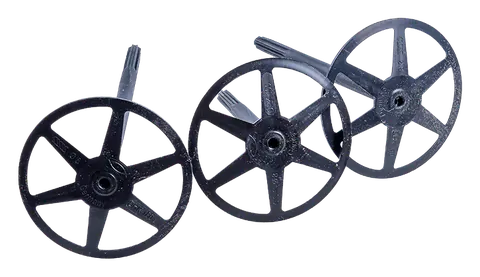

Fischer Dämmstoffhalter DHK

Kunststoff-Dämmstoffhalter mit 90-mm-Teller zur mechanischen Befestigung der Wärmedämmplatten, in zehn Längen für Dämmdicken von 40 bis 220 mm.

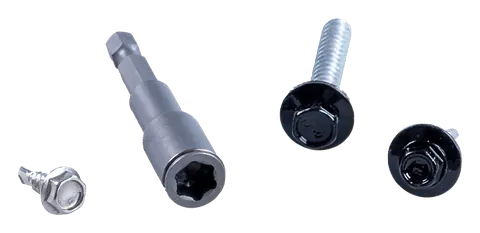

Selbstbohrschrauben und Kleinteile für Alu-Unterkonstruktion

Edelstahl-Selbstbohrschrauben, Bohrschrauben mit Dichtscheibe und Klemmnuss für die Verbindung von SPIDI Wandstützen und Tragprofilen auf der Aluminium-Unterkonstruktion.

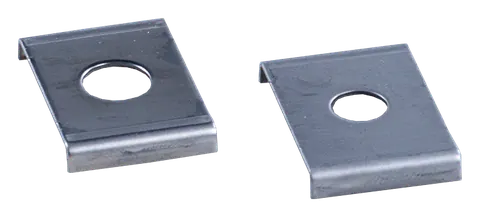

SPIDI Beilage Edelstahl

Edelstahl-Beilage für die Befestigung der SPIDI max Wandstützen am Baukörper, lieferbar mit Lochdurchmesser 9 oder 11 mm.

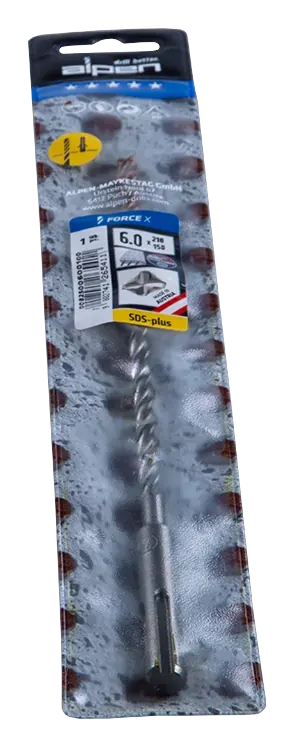

Bohrer Multicut und SDS-Plus

Multicut-Bohrer für Hohllochziegel und Hammerbohrer SDS-Plus aus gehärtetem Stahl für die Montage der SPIDI Befestigungselemente.

Die Kategorie umfasst die Wandstützen SPIDI max in drei Materialausführungen, das Agraffensystem SPIDI versa für die verdeckte Befestigung auch grosser Bekleidungsplatten, das SPIDI xbolt Bolzensystem für Fassadenkassetten aus Aluminiumverbundmaterial, Massivaluminium und Stahl sowie Zubehör von der Edelstahl-Beilage über Selbstbohrschrauben bis zu Dübeln, Ankern und Bohrern.

Bei den Wandstützen entscheiden Länge und Material: SPIDI max ALU und ALZN sind in Längen von 40 bis 900 mm erhältlich, die Edelstahl-Ausführung A2/A4 von 40 bis 600 mm. Alle drei tragen einen vormontierten 6-mm-Thermostop, lassen sich als Fest- und Gleitpunkt einsetzen und gehören zum nach EN 1090-1 zertifizierten SPIDI Fassadensystem. Das SPIDI versa wird nach EN 1999-1-1 bemessen und besteht aus der Agraffe KFSM 50.1, dem Agraffenprofil AP 25.1 und dem Verbinder AP-V 250.1.

Für die Verankerung am Baukörper stehen der Bolzenanker FBZ aus Edelstahl A4, der verzinkte Langschaftdübel SXRL und – etwa für Lochstein – die chemische Befestigung bereit; der Dämmstoffhalter DHK befestigt die Wärmedämmplatten bei Dämmdicken von 40 bis 220 mm mechanisch.

Häufige Fragen

Was ist eine vorgehängte hinterlüftete Fassade (VHF)?

Bei einer VHF wird die Fassadenbekleidung mit einer Unterkonstruktion vor der gedämmten Aussenwand montiert, sodass zwischen Dämmung und Bekleidung ein Luftraum bleibt. Diese Bauweise trennt Witterungsschutz und Wärmedämmung konstruktiv — langlebig, feuchtesicher und gestalterisch frei.

Worin unterscheiden sich SPIDI max ALU, ALZN und A2/A4?

Die drei Linien unterscheiden sich im Material: ALU (Aluminium) ist leicht und korrosionsbeständig, ALZN (aluzinkbeschichteter Stahl) besonders wirtschaftlich bei hohen Lasten, A2/A4 (Edelstahl) die Wahl für höchste Korrosionsanforderungen. Die Geometrie und Montage sind bei allen gleich.

Welche Länge muss die SPIDI max Wandstütze haben?

Die Länge richtet sich nach dem Wandabstand: Mit Längen von 40 bis 900 mm sind Wandabstände bis etwa 900 mm und hohe Dämmdicken für Niedrigenergiehäuser realisierbar. Standard-Längen reichen von 40 bis 300 mm, Spezial-Längen von 330 bis 900 mm. Zu beachten: Die Edelstahl-Ausführung A2/A4 ist in Längen von 40 bis 600 mm erhältlich.

Wie werden die Wandstützen in Lochstein-Untergründen befestigt?

Für Untergründe, in denen mechanische Anker an ihre Grenzen stossen – zum Beispiel Lochstein –, gibt es die Fischer chemische Befestigung aus Klebemörtel FIS V Plus 825 S, Ankerhülse FIS H und Gewindestange FIS A aus Edelstahl A4. Die Ankerhülse verhindert, dass der Mörtel in den Hohlkammern des Steins verlorengeht. Die Bemessung erfolgt gemäss statischer Berechnung des Projekts.

Mit welchen Befestigern ist die SPIDI versa Agraffe kompatibel?

Die Agraffe KFSM 50.1 ist mit den gängigsten Befestigern kompatibel: Keil Hinterschnittanker Tergo, Fischer Hinterschnittanker Zyklon FZP II und Tergo+, SFS Blindbefestiger TUF-S sowie Swisspearl Sigma 8 Pro. Die Bemessungswerte basieren auf EN 1999-1-1 mit einem Teilsicherheitsbeiwert γM1 = 1,1; da dieser je nach nationalem Anhang abweichen kann, ist er projektbezogen zu prüfen.
