Bodenanschlüsse

Bodenanschlüsse

Fünf Lösungen für die Abdichtung des Wandsockels am Betonfundament: die selbstklebenden Bahnen Coll Vlies Plus und Coll HDPE, die Luft- und Winddichtung GAE ST sowie die Mauersperren GAE ST Plus und GAE ST Bitum. Sie verhindern aufsteigende Feuchtigkeit im Fuss der Holzwand und lassen sich je nach Produkt auf der Baustelle oder bereits während der Vorfertigung anbringen.

1 / 3
Permanent
Produkt anfragen Kontakt aufnehmen

Modelle im Sortiment

Coll Vlies Plus Coll HDPE GAE ST GAE ST Plus GAE ST Bitum

Beschreibung

Der häufigste Schaden an unsachgemäss montierten Holzkonstruktionen ist der Verfall der Wände im Bereich des Fundaments. Er tritt erst einige Jahre nach dem Bau auf und macht dann kostspielige Reparaturen am unteren Teil der Mauern nötig. Riwega bietet dafür fünf Lösungen aus Butyl, Bitumen und Kunststoff, die je nach Produkt auf der Baustelle oder bereits während der Vorfertigung angebracht werden.

Selbstklebende Bahnen: Coll Vlies Plus und Coll HDPE

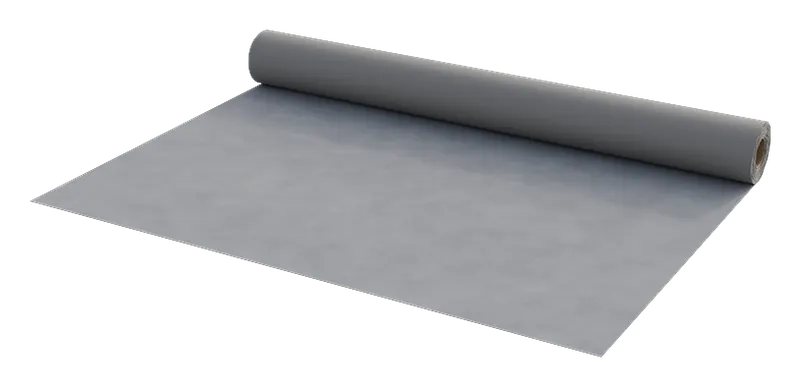

Coll Vlies Plus ist ein selbstklebendes Butylklebeband mit Trägersystem aus Polypropylen-Vlies. Es dichtet die Auflagefläche der Holzwand ab, ist auf allen Baumaterialien anwendbar und bestens geeignet für Flächen, die verputzt werden müssen. Dicke 1 mm, Temperaturbeständigkeit -30 °C bis +90 °C, Adhäsionskraft auf Beton 0,9 N/mm² (EN 12004/EN 1348), Emissionen EMICODE EC1PLUS.

Coll HDPE setzt auf mechanische Haltbarkeit: eine 1,5 mm starke, selbstklebende Bitumenbahn mit HDPE-Träger zur Abdichtung, Verkleidung und zum Schutz der Holzwände. Sie ist kalt verklebbar, bietet hohe mechanische Resistenz bei statischen Bewegungen und erreicht einen µ-Wert von 90000. Anwendungstemperatur -40 °C bis +80 °C, Brandverhalten E (EN 13501-1); geprüft sind auch die Durchlässigkeit für Radon (5,7 x 10⁻¹² m²/s) und Methangas.

Dichtungen und Mauersperren: GAE ST, GAE ST Plus und GAE ST Bitum

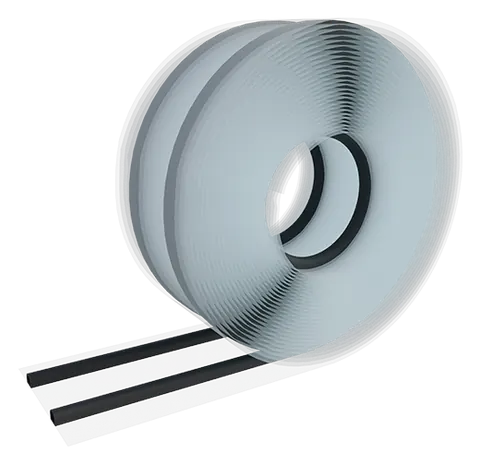

GAE ST ist ein Polyethylenband mit zwei elastischen EPDM-Röhren von rund 10 mm Durchmesser. Es dichtet luft- und winddicht ab, sofern Sockel oder Fundament Unebenheiten von maximal 10 mm aufweisen, und wird an die untere Fläche der Holzwand geheftet.

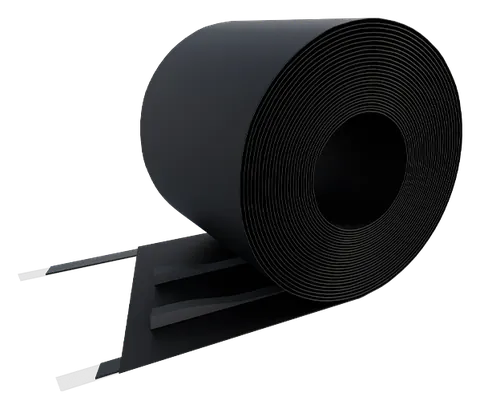

GAE ST Plus kombiniert ein EPDM-Band mit zwei vorkomprimierten Polyurethanschaumstreifen und ist für Unebenheiten des Betonsockels bis 20 mm ausgelegt. Reisskraft ≥25 kN/m (DIN 53504), Temperaturbeständigkeit -30 °C bis +100 °C, UV- und Ozon-Beständigkeit nach DIN 7864 T1 überprüft; die Ausführung GAE ST Plus 250 trägt zusätzlich Butylkleber (2x20 mm).

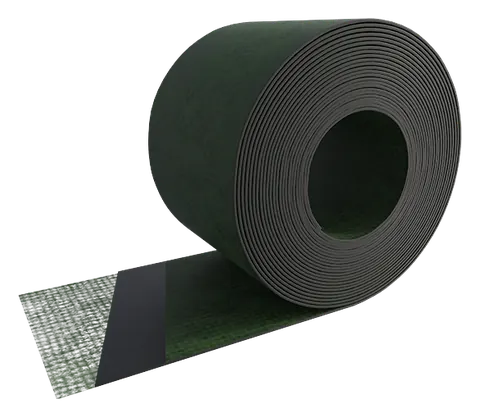

GAE ST Bitum ist eine 4 mm dicke Bitumenbahn (Typ APP) aus Polypropylen-Vlies und Bitumen mit PET-Armierung. Als Mauersperre verhindert sie aufsteigende Feuchtigkeit zwischen Beton und Holzkonstruktion, ist bei 60 kPa wasserdicht (EN 1928 met. B) und wird ohne Verschweissen verlegt – allerdings nur auf der Baustelle.

Vorteile im Überblick

  • Fünf Lösungen für den Wandsockel: selbstklebende Bahnen, Dichtungen und Mauersperren aus Butyl, Bitumen und Kunststoff
  • Verhindert aufsteigende Feuchtigkeit zwischen Beton und Holzkonstruktion
  • Je nach Produkt auf der Baustelle oder bereits während der Vorfertigung anzubringen
  • Anwendbar bei Unebenheiten des Sockels bis 10 mm (GAE ST) bzw. bis 20 mm (GAE ST Plus)
  • Kalte Verarbeitung: Coll HDPE kalt verklebbar, GAE ST Bitum ohne Verschweissen zu verlegen
  • Breiten von 100 bis 1000 mm, an die Breite der Holzstruktur anpassbar

Technische Daten

Eigenschaft Wert
Modelle Coll Vlies Plus, Coll HDPE, GAE ST, GAE ST Plus, GAE ST Bitum
Materialien Butyl auf Polypropylen-Vlies (Coll Vlies Plus), Bitumen auf HDPE (Coll HDPE), LDPE/EPDM (GAE ST), Gummi aus EPDM-Schaum mit Polyurethanschaum (GAE ST Plus), Polypropylen-Vlies und Bitumen Typ APP mit PET-Armierung (GAE ST Bitum)
Dicke 1 mm (Coll Vlies Plus), 1,5 mm (Coll HDPE), 4 mm (GAE ST Bitum), EPDM 0,8 mm (GAE ST Plus)
Abmessungen Breiten 100 bis 1000 mm; Rollen zu 10 m (Coll Vlies Plus, GAE ST Bitum), 20 m (Coll HDPE) und 25 m (GAE ST, GAE ST Plus)
Verarbeitungstemperatur +0 °C / +40 °C (Coll Vlies Plus), +5 °C / +45 °C (Coll HDPE), +5 °C / +35 °C (GAE ST Plus)
Temperaturbeständigkeit -30 °C / +90 °C (Coll Vlies Plus), -30 °C / +100 °C (GAE ST Plus); Anwendungstemperatur -40 °C / +80 °C (Coll HDPE)
Wasserdampfdurchlässigkeit µ 90000 (Coll HDPE), µ ~32000 (GAE ST Plus), µ 20000 (GAE ST Bitum); GAE ST min. 3,0 x 10⁶ s/m nach EN 1931-B
Wasserdichtheit bestanden nach EN 1928 (GAE ST), 60 kPa nach EN 1928 met. B (GAE ST Bitum)
Reissfestigkeit / Reisskraft längs / quer 115 / 100 N/50 mm (Coll Vlies Plus), 215 / 220 N/50 mm (Coll HDPE), min. 20 / 20 N/mm² (GAE ST); Reisskraft ≥25 kN/m nach DIN 53504 (GAE ST Plus)
Brandverhalten E nach EN 13501-1 (Coll HDPE), F nach EN 13501-1 (GAE ST), E nach DIN 13501 T1 (GAE ST Plus)
Klassifizierung CE nach EN 13956 (Coll Vlies Plus), EN 13969 und EN 13707 (Coll HDPE), EN 13984 (GAE ST); Emissionen EMICODE EC1PLUS (Coll Vlies Plus, Coll HDPE)
Lagerzeit max. 12 Monate; GAE ST max. 24 Monate

Varianten & Artikelnummern

Artikel-Nr. Bezeichnung Abmessung
02044250 Coll Vlies Plus 250 250 mm x 10 m
02044500 Coll Vlies Plus 500 500 mm x 10 m
020445031 Coll HDPE 250 250 mm x 20 m
02044503 Coll HDPE 500 500 mm x 20 m
020445032 Coll HDPE 1000 1000 mm x 20 m
02045005 GAE ST 125 125 mm x 25 m
02045006 GAE ST 250 250 mm x 25 m
020450060 GAE ST Plus 100 100 mm x 25 m
020450061 GAE ST Plus 250 250 mm x 25 m
020450065 GAE ST Bitum 140 140 mm x 10 m
020450066 GAE ST Bitum 200 200 mm x 10 m
