Abschalschiene
Wiederverwendbare Abschalschiene aus verzinktem Stahl zum Betonieren von Decken bei gleichzeitig sicherem Arbeiten – in zwei Ausführungen für Deckenstärken bis 40 cm.
Beschreibung
Die Abschalschiene ist ein wiederverwendbares Abschalwerkzeug aus verzinktem Stahl, mit dem sich Decken betonieren und Bewehrungsarbeiten gleichzeitig sicher ausführen lassen. Sie ersetzt die klassische Holzabschalung an der Deckenkante und ist mit dem Universalen Seitenschutz kompatibel.
Eigenschaften und Montage
Die Schiene ist schnell und einfach montiert und beliebig oft wiederverwendbar – es wird kein Schalholz verschwendet. Der Abstand zwischen Abschalschiene und Gebäudewand muss unter Berücksichtigung der Dicke der Gussplatte genau eingestellt werden, damit die Schiene bündig mit der Wand verlegt werden kann. Erhältlich sind die Standardausführung mit dreistufiger Regulierung sowie die Ausführung Stark mit stufenloser Regulierung von 0 bis 14 cm und grösserem Achsabstand.
Anwendung und Sicherheit

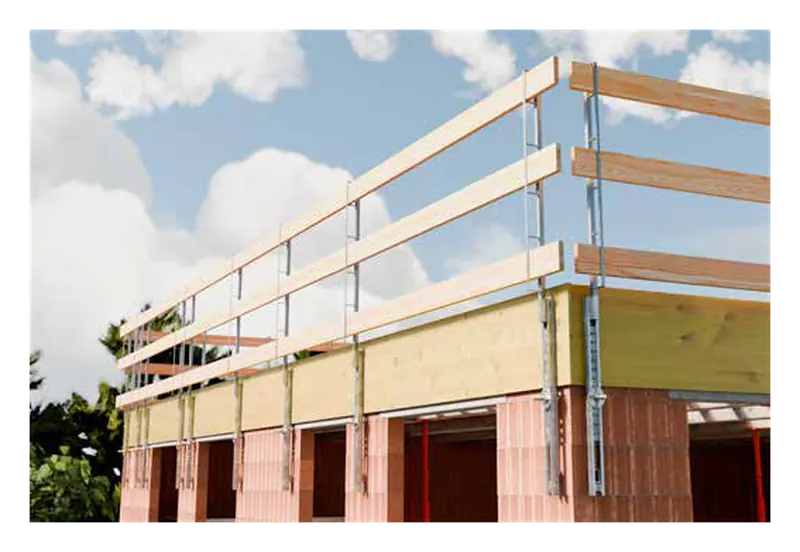

In Kombination mit dem Universalen Seitenschutz entsteht direkt an der Abschalung ein Geländer, das die Arbeiten nach dem Betonieren an der Absturzkante absichert. Die Abschalschiene ist für Deckenstärken bis 30 cm ausgelegt, die Ausführung Stark für bis zu 40 cm.
Vorteile im Überblick
- Sicheres Arbeiten nach dem Betonieren dank passendem Geländer
- Anpassungsfähig an verschiedene Lösungen dank des Universalen Seitenschutzes
- Schnelle und einfache Montage
- Wiederverwendbar – vermeidet Holzverschwendung
- Geeignet für Deckenstärken bis zu 40 cm (Ausführung Stark)
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Material | verzinkter Stahl |
| Gewicht (Abschalschiene) | 5,4 kg |
| Gewicht (Abschalschiene Stark) | 9,9 kg |
| Länge (Abschalschiene) | 1,36 m |
| Länge (Abschalschiene Stark) | 1,15 m |
| Regulierbar (Abschalschiene) | 3 Stufen |
| Regulierbar (Abschalschiene Stark) | 0–14 cm |
| Achsenabstand (Abschalschiene) | 80 cm |
| Achsenabstand (Abschalschiene Stark) | 150 cm |
| Dicke des Gussteils (Abschalschiene) | 30 cm |
| Dicke des Gussteils (Abschalschiene Stark) | 40 cm |
| Maximaler Abstand Geländer | 180 cm |
Varianten & Artikelnummern
| Artikel-Nr. | Bezeichnung |
|---|---|
| BM272501 | Abschalschiene, Länge 1,36 m, 5,4 kg, regulierbar in 3 Stufen, Achsenabstand 80 cm, Gussdicke 30 cm |
| BM272502 | Abschalschiene Stark, Länge 1,15 m, 9,9 kg, regulierbar 0–14 cm, Achsenabstand 150 cm, Gussdicke 40 cm |
Downloads
Verwandte Produkte
Universaler Seitenschutz
Einfaches, leichtes Geländersystem aus verzinktem Stahl für Stahlbetonkonstruktionen mit drei Befestigungsvarianten: L-Fussplatte, gerade Fussplatte und Stahlhülse – UNI EN 13374 Klasse A.
Treppenlochträger
Längenverstellbarer Träger aus verzinktem Stahl, der über Treppenlöchern und Aufzugsschächten einen temporären Zwischenboden schafft – mit bis zu 500 kg Tragfähigkeit pro Träger.
Steckbock
Kompakter, höhenverstellbarer Arbeitsbock aus verzinktem Stahl in zwei Modellen (115 und 165 cm) mit 8-cm-Raster – die Version 165 ist mit dem Universalen Seitenschutz kompatibel.
Häufige Fragen: Baustellenausrüstung
Was ist ein Dachständer und wofür wird er verwendet?
Ein Dachständer ist ein höhenverstellbares Aluminium-Gestell, das auf dem geneigten Dach eine ebene Arbeits- und Ablagefläche schafft — etwa für Ziegelpakete beim Umdecken. Der Alu-Dachständer im redbau-Programm ist leicht, schnell versetzt und hoch belastbar.
Kurbelbock oder Steckbock – welcher Arbeitsbock passt zu welcher Aufgabe?
Der Steckbock ist die kompakte Lösung für verstellbare Arbeitsflächen innerhalb von Gebäuden: bis 250 kg belastbar, Höhen von 70 bis 165 cm je nach Modell, ohne Werkzeug im Raster von 8 cm verstellbar, Gewicht 12,0 bzw. 14,0 kg. Der Kurbelbock trägt 1'400 kg pro Bock und deckt mit den drei Modellen B-BR, B-SK und B-S Höhen von 113 bis 369 cm ab. Massgebend für die Wahl sind also die benötigte Höhe und Last.
Wann braucht es die Abschalschiene Stark statt der Standardausführung?
Die Standard-Abschalschiene ist für Deckenstärken bis 30 cm ausgelegt, in drei Stufen regulierbar und wird mit 80 cm Achsenabstand gesetzt. Die Ausführung Stark deckt Deckenstärken bis 40 cm ab, lässt sich stufenlos von 0 bis 14 cm regulieren und erlaubt einen Achsenabstand von 150 cm. Massgebend ist in erster Linie die Dicke der Betondecke.
Lässt sich an Schalstütze und Abschalschiene ein Geländer montieren?
Ja, beide sind mit dem Universalen Seitenschutz kompatibel; der maximale Abstand des Geländers beträgt bei beiden 180 cm. So entsteht direkt an der Abschalung ein Geländer, das die Arbeiten an der Deckenkante absichert. Auch der Steckbock 165 ist mit dem Universalen Seitenschutz kompatibel, sodass die Arbeitsfläche gegen Absturz gesichert werden kann.
