Universaler Seitenschutz
Einfaches, leichtes Geländersystem aus verzinktem Stahl für Stahlbetonkonstruktionen mit drei Befestigungsvarianten: L-Fussplatte, gerade Fussplatte und Stahlhülse – UNI EN 13374 Klasse A.
Beschreibung

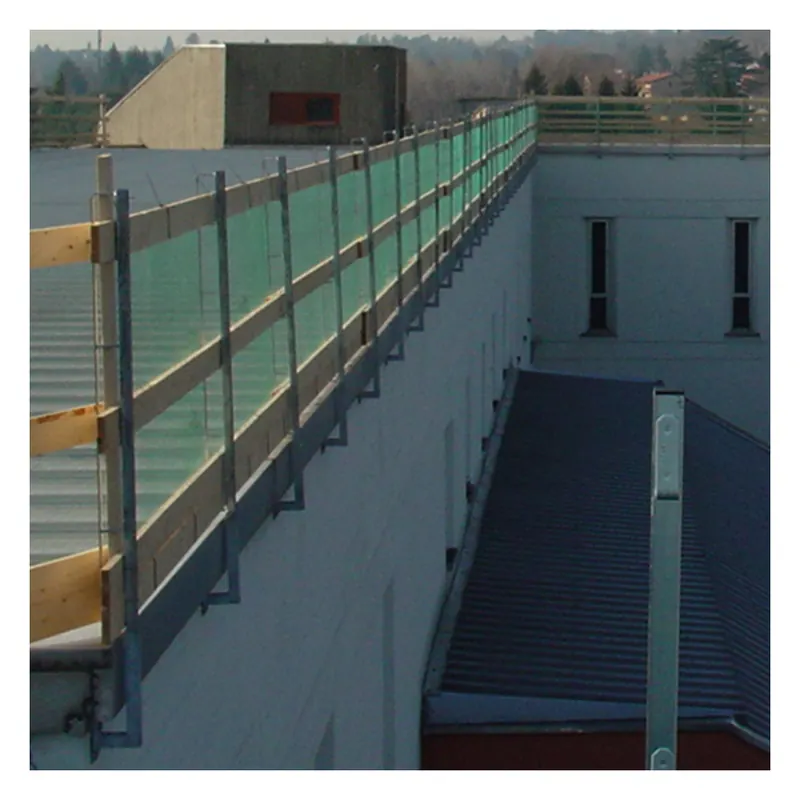

Der Universale Seitenschutz ist ein leichtes, temporäres Geländersystem aus verzinktem Stahl für Stahlbetonkonstruktionen, das mit drei Befestigungsvarianten – L-Fussplatte, gerader Fussplatte und Stahlhülse – nahezu jede Einbausituation abdeckt. Das System ist nach UNI EN 13374 Klasse A zertifiziert.
Eigenschaften und Montage

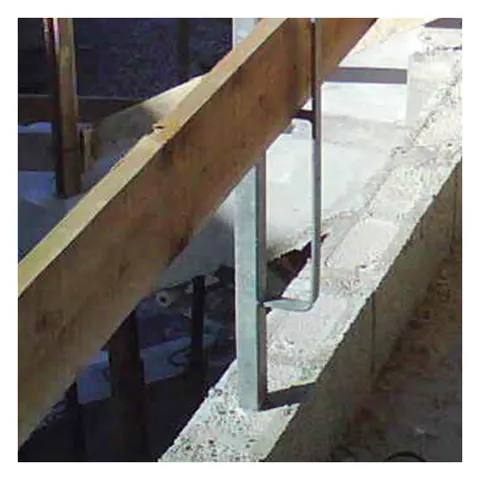

Alle Komponenten sind sehr leicht: Der Seitenschutzpfosten wiegt 4,8 kg, die Fussplatten je 1,2 kg, die Stahlhülse nur 0,2 kg. Die drei Sockeltypen lassen sich auch in einer Linie kombinieren und garantieren so durchgehenden Schutz. Auf Beton erfolgt die Befestigung mit einem mechanischen Dübel Ø 10 mm, alternativ mit chemischer Befestigung oder Betonschraube Ø 10 mm. Der maximale Abstand der Stützen beträgt 1,4 m; die Bretter dürfen nicht mehr als 20 cm über den letzten Pfosten hinausragen.
Anwendung und Zertifizierung
Die Sockel sind ausschliesslich für Stahlbetonkonstruktionen vorgesehen, etwa an Deckenrändern und Rohbauten. Mit Brüstungsbrettern von mindestens 15 x 3 cm Querschnitt entsteht ein normgerechter Seitenschutz nach UNI EN 13374 Klasse A.
Vorteile im Überblick
- Geländer, das sich an jede Art von Nutzung anpasst
- Drei Befestigungsvarianten: L-Fussplatte, gerade Fussplatte, Stahlhülse
- Sehr leichte Komponenten – Pfosten nur 4,8 kg
- Sockel auch in einer Linie kombinierbar
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Gewicht Seitenschutz | 4,8 kg/Stk. |
| Gewicht L-Fussplatte | 1,2 kg/Stk. |
| Gewicht gerade Fussplatte | 1,2 kg/Stk. |
| Gewicht Stahlhülse | 0,2 kg/Stk. |
| Höhe der Brüstung | 1,2 m |
| Material | verzinkter Stahl |
| Zertifikat | UNI EN 13374 Klasse A |
| Maximaler Abstand der Stützen | 1,4 m (Bretter max. 20 cm über den letzten Pfosten hinausragend) |
| Unterkonstruktion | Stahlbeton |
| Mindestquerschnitt der Brüstungsbretter | 15 x 3 cm |
| Befestigung auf Beton | mechanischer Dübel Ø 10 mm (alternativ chemische Befestigung oder Betonschraube Ø 10 mm) |
Varianten & Artikelnummern
| Artikel-Nr. | Bezeichnung |
|---|---|
| BM280906 | Universaler Seitenschutz – 4,8 kg/Stk., Höhe 1,2 m |
| BM280912 | L-Fussplatte – 1,2 kg/Stk. |
| BM280913 | Gerade Fussplatte – 1,2 kg/Stk. |
| BM280903 | Stahlhülse – 0,2 kg/Stk. |
Normen & Zertifikate
- UNI EN 13374 Klasse A
