Alu-Schrägaufzug GEDA
Vollständig aus Aluminium gefertigter Schrägaufzug in zwei Ausführungen (GEDA Lift Standard 200 und GEDA FixLift) mit bis zu 250 kg Tragfähigkeit und Traufhöhen bis 19 m.
Beschreibung

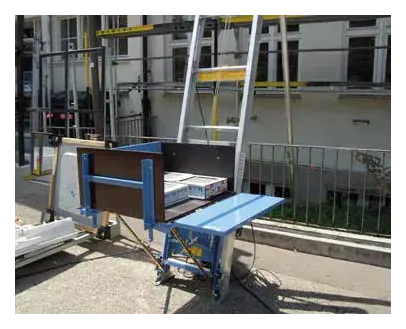

Der Alu-Schrägaufzug GEDA ist ein vollständig aus Aluminium gefertigter Materialaufzug, der Dachziegel, Fenster, Solarmodule und weiteres Baumaterial sicher aufs Dach transportiert. In der stärksten Ausführung trägt er bis zu 250 kg und erreicht Traufhöhen von bis zu 19 m – ein Anschluss an 230 V Wechselstrom genügt.
Eigenschaften und Montage
Die Grundeinheit ist für alle Schrägaufzüge gleich und besteht aus einer 230-V-Elektroseilwinde mit 43 m Seil, Endschalter, Druckknopftafel mit Not-Aus (beim GEDA FixLift 250 mit abnehmbarem Endschalter und Druckknopf), Standardschlitten mit Seilbruchsicherung, Kopfelement mit Schnellbefestigungsrolle und einem 2 m langen Grundleiterelement. Die Montage erfolgt ohne Werkzeug und erfordert kein technisches Fachwissen. Dank der Aluminiumbauweise lässt sich der Aufzug leicht transportieren, auch im Fahrzeug oder auf einem Anhänger, und passt sich jeder Situation vor Ort an. Die hohe Qualität von Material, Verarbeitung und Antriebsmechanik reduziert den Wartungsaufwand.
Anwendung und Zubehör
Der Schrägaufzug eignet sich für Handwerker, Maurer, Fensterbauer, Tischler, Fliesenleger und Tapezierer. Ein breites Zubehörprogramm passt ihn an jede Aufgabe an: Universalpritsche und Universalpritsche vario mit einstellbarer Plattformneigung, Plattenpritsche mit Kippschlitten für Gipskartonplatten und sperrige Güter, Dachauflagebock für jede Art von Schrägdach, Eimergehänge für Schüttgut, LiftBox für den Transport empfindlicher Komponenten sowie Kippmulde, die sich an der Entladestelle automatisch entleert.
Vorteile im Überblick
- Vollständig aus Aluminium gefertigt
- Leicht zu transportieren, auch im Fahrzeug oder auf dem Anhänger
- Montage ohne Werkzeug
- Kein technisches Fachwissen erforderlich
- Anschluss an 230 V Wechselstrom genügt
- Passt sich jeder Situation vor Ort an
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Tragfähigkeit (GEDA Lift Standard 200) | bis 200 kg |
| Tragfähigkeit (GEDA FixLift) | bis 250 kg |
| Hubgeschwindigkeit (GEDA Lift Standard 200) | 25 m/min |
| Hubgeschwindigkeit (GEDA FixLift) | 19 / 38 m/min |
| Leistungsaufnahme (GEDA Lift Standard 200) | 1 kW |
| Leistungsaufnahme (GEDA FixLift) | 0,6 / 1,2 kW |
| Stromanschluss | 230 V / 50 Hz |
| Maximale Traufhöhe | bis 19 m |
| Material | Aluminium |
Varianten & Artikelnummern
| Artikel-Nr. | Bezeichnung |
|---|---|
| GD2030 | GEDA Lift Standard 200, Tragfähigkeit bis 200 kg |
| GD2034 | GEDA FixLift, Tragfähigkeit bis 250 kg |
| GD3378 | Leiter 200 kg für StandardLift, Länge 2 m, Aluminium, 9,5 kg |
| GD3379 | Leiter 200 kg für StandardLift, Länge 1 m, Aluminium, 5,8 kg |
| GD2888 | Leiter 250 kg für FixLift, Länge 2 m, Aluminium, 11,0 kg |
| GD2889 | Leiter 250 kg für FixLift, Länge 1 m, Aluminium, 6,8 kg |
| GD5643 | Alu-Leiterstütze, Länge 5,7 m, 11,0 kg |
| GD2829 | Verlängerungsrohr, Länge 7,4 m, 4,0 kg |
| GD2877 | Knickstück für StandardLift, regulierbar 20°–45°, Verriegelung mit 8 Ringschrauben, 14,0 kg |
| GD2828 | Knickstück für FixLift, stufenlos regulierbar 20°–45°, Schnellverriegelung über 2 Ösen, 17,0 kg |
| GD2893 | Universalpritsche, mit offenen Bordwänden 82 x 150 x 36 cm, mit geschlossenen Bordwänden 82 x 67 x 36 cm, 31,0 kg |
| GD2862 | Frontschutz für Universalpritsche, 3,9 kg |
| GD2895 | Universalpritsche vario, komplett mit Ladebordwänden und Frontschutzbügeln, 38,0 kg |
| GD2831 | Plattenpritsche, Auflagebreite einstellbar 0,5–1,1 m, Tragfähigkeit max. 200 kg, 31,0 kg |
| GD2855 | Kippschlitten für Plattenpritsche, 45,0 kg |
| GD2826 | Dachauflagebock, höhenverstellbar 37–60 cm, 9,3 kg |
| GD2817 | Eimergehänge, für max. 3 mittelgrosse Eimer, 6,5 kg |
| GD46309 | LiftBox, 80 x 65 x 78 cm, 36,0 kg |
| GD2818 | Kippmulde inkl. Kippschiene mit Streben, min. Behälteröffnung 80 x 100 cm, Neigung an Entladestelle 10°–30°, Tragfähigkeit max. 150 kg, 64,0 kg |
