Seilaufzug GEDA
Elektrischer Materialaufzug für die Befestigung am Gerüstfuss, erhältlich als GEDA Mini 60 S (60 kg) und GEDA Maxi 150 S (150 kg) – mit doppelter Geschwindigkeit und Arbeitshöhen bis 76 m.
Beschreibung

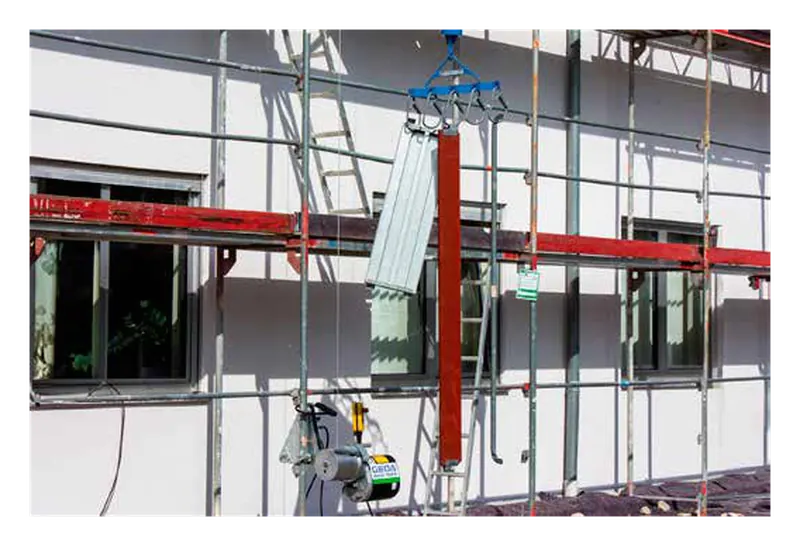

Der Seilaufzug GEDA ist ein elektrischer Materialaufzug, der am Fuss des Gerüsts befestigt wird und Gerüstelemente, Maler- und Lackiergeräte oder Baumaterial schnell nach oben transportiert. Er ist als GEDA Mini 60 S mit 60 kg und als GEDA Maxi 150 S mit 150 kg Tragfähigkeit erhältlich; die maximale Arbeitshöhe beträgt 40 m, bei Montage der Winde am oberen Ende des Gerüsts bis zu 76 m.
Eigenschaften und Montage
Die Montagezeit ist kurz, und der wendige Aufzug lässt sich auch nach dem Aufbau des Gerüsts bequem versetzen. Der Schwenkarm wird in der gewünschten Höhe am letzten Rahmen des Gerüsts fixiert; das Seil ist sehr einfach eingelegt, ohne dass etwas demontiert werden muss. Beide Ausführungen arbeiten mit doppelter Geschwindigkeit nach oben und unten und werden komplett geliefert – mit Basisgerät samt Motor, Fernbedienung, 51 m Seil und Haken. Beim Einsatz des GEDA Maxi ist die Verwendung der Schwenkarmhalterung zwingend erforderlich.
Zubehör
Der Hakenträger nimmt fünf Lasthaken auf und ermöglicht das gleichzeitige Anheben mehrerer Bauteile. Das Transportgestell mit zwei Hartgummirädern und Vorhängeschloss erleichtert das Bewegen der Basiseinheit und schützt vor Diebstahl auf der Baustelle. Hebeschlingen für sperrige Teile wie Gerüstböden sowie Eimerträger für zwei oder vier Eimer (Vier-Eimer-Ausführung nur für den GEDA Maxi) runden das Programm ab.
Vorteile im Überblick
- Doppelte Geschwindigkeit nach oben und unten
- Leicht zu transportieren und nach Gerüstaufbau versetzbar
- Trommel mit bis zu 81 m Seil
- Kurze Montagezeit
- Komplett geliefert mit Motor, Fernbedienung, 51 m Seil und Haken
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Tragfähigkeit (GEDA Mini 60 S) | 60 kg |
| Tragfähigkeit (GEDA Maxi 150 S) | 150 kg |
| Hubgeschwindigkeit (GEDA Mini 60 S) | 23 / 69 m/min |
| Hubgeschwindigkeit (GEDA Maxi 150 S) | 15 / 45 m/min |
| Leistungsaufnahme (GEDA Mini 60 S) | 0,25 / 0,75 kW |
| Leistungsaufnahme (GEDA Maxi 150 S) | 0,45 / 1,35 kW |
| Stromanschluss | 230 V / 50 Hz |
| Seillänge | 51 m (81 m Seil verfügbar) |
| Transporthöhe | 20 / 46 m (mit 81-m-Seil 40 / 76 m) |
Varianten & Artikelnummern
| Artikel-Nr. | Bezeichnung |
|---|---|
| GD1422 | GEDA Mini 60 S, Tragfähigkeit 60 kg |
| GD1286 | GEDA Maxi 150 S, Tragfähigkeit 150 kg |
| GD5711 | Schwenkarm, Länge 1,0 m, 12,0 kg |
| GD29497 | Schwenkarmhalterung, Länge 2,07 m, 13,0 kg |
| GD1827 | Hakenträger für 5 Lasthaken, 2,3 kg |
| GD1408 | Lasthaken, Öffnung 6,5 cm, 0,6 kg |
| GD47760 | Transportgestell, 23,0 kg |
| GD1429 | Vorhängeschloss für Transportgestell |
| GD1432 | Hebeschlinge, Hebegurt 1,5 m lang, 0,5 kg |
| GD1810 | Eimerträger für 2 Eimer, 4,6 kg |
| GD1811 | Eimerträger für 4 Eimer (nur GEDA Maxi), 9,2 kg |
