SPIDI Zubehör

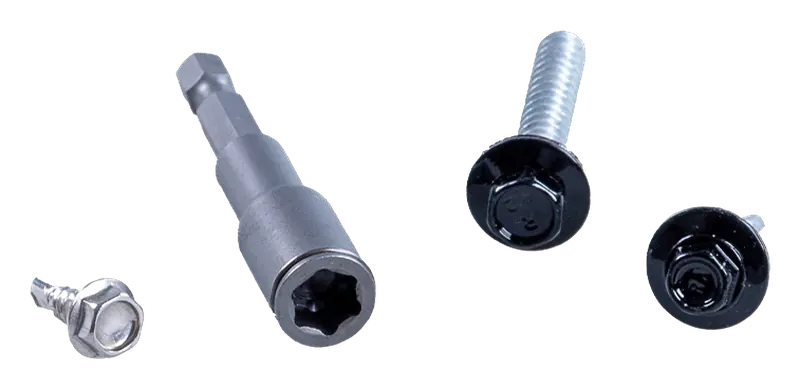

Selbstbohrschrauben und Kleinteile für Alu-Unterkonstruktion
Edelstahl-Selbstbohrschrauben, Bohrschrauben mit Dichtscheibe und Klemmnuss für die Verbindung von SPIDI Wandstützen und Tragprofilen auf der Aluminium-Unterkonstruktion.
Beschreibung
Die Selbstbohrschrauben und Kleinteile für die Alu-Unterkonstruktion sind das Verbindungssortiment des SPIDI Fassadensystems: Edelstahl-Selbstbohrschrauben (SBS), Bohrschrauben mit Dichtscheibe und eine Klemmnuss für die fachgerechte Verschraubung von Wandstützen und Tragprofilen.
Sortiment und Anwendung
Die SBS mit Aussensechskant SW8 (Edelstahl, 4,8 x 16 mm) verbindet Wandstütze und Tragprofil an Fest- und Gleitpunkten. Für Anschlüsse mit Abdichtung stehen Bohrschrauben mit Dichtscheibe zur Verfügung – in RAL 9005 mit gehärteter Bohrspitze (RP-r-3H 5,5 x 25 E16), in RAL 9005 aus Edelstahl (FABA-A 6,5 x 50 E16) sowie blank mit gehärteter Bohrspitze (RP-K12 5,5 x 38 E16). Die Klemmnuss Ausführung A (Stahl, K 8 mm – 1/4" x 65 mm) dient als Werkzeugaufsatz für die Montage.
Vorteile im Überblick
- Edelstahl-Ausführungen für dauerhafte Verbindungen
- Bohrschrauben mit Dichtscheibe, teils mit gehärteter Bohrspitze
- Auf das SPIDI Fassadensystem abgestimmtes Sortiment
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Material | Edelstahl (Schrauben), Stahl (Klemmnuss) |
Varianten & Abmessungen
| Bezeichnung |
|---|
| SBS Aussensechskant SW8 – Edelstahl, 4,8 x 16 mm, Verp. 500 Stk. |
| Klemmnuss Ausführung A – Stahl, K 8 mm – 1/4" x 65 mm, Verp. 1 Stk. |
| Bohrschraube RAL 9005 mit Dichtscheibe RP-r-3H 5,5 x 25 E16 – Edelstahl mit gehärteter Bohrspitze, Verp. 100 Stk. |
| Bohrschraube RAL 9005 mit Dichtscheibe FABA-A 6,5 x 50 E16 – Edelstahl, Verp. 100 Stk. |
| Bohrschraube mit Dichtscheibe RP-K12 5,5 x 38 E16 – Edelstahl mit gehärteter Bohrspitze, Verp. 100 Stk. |
