SafeGuard Line
Corner
Universelle Seilumlenkrolle aus Edelstahl mit 1-Punkt-Befestigung für alle Winkel bis 180 Grad im Seilsicherungssystem SafeGuard Line.
EN 795:2012 Typ C · CEN/TS 16415:2013 Typ C · UNI 11578:2015 Typ C
Beschreibung

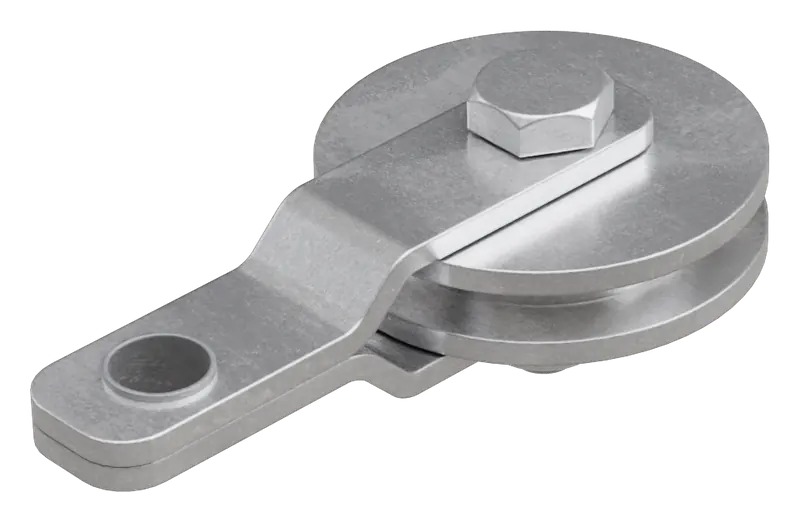

Corner ist die universelle Seilumlenkrolle des Seilsicherungssystems SafeGuard Line von Riwega Swiss. Sie lenkt das Edelstahlseil an Richtungswechseln um und macht damit auch verwinkelte Dachgeometrien mit einem durchgehenden Seilsystem absicherbar.
Eigenschaften und Montage
Die Umlenkrolle aus Edelstahl wird mit einer 1-Punkt-Befestigung montiert und ist für alle Winkel bis 180 Grad verwendbar. An der Umlenkstelle ist das System nicht überfahrbar; für überfahrbare Eckumfahrungen steht Corner Plus zur Verfügung.
Vorteile im Überblick
- Universell für alle Winkel bis 180 Grad
- Einfache 1-Punkt-Befestigung
- Korrosionsbeständiger Edelstahl
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Material | Edelstahl |
| Befestigung | Montage auf geeignetem Anschlagpunkt mit M16-Verbindung gemäss Systemplanung |
| Max. Biegewinkel | bis 180° |
| Abmessungen | Gesamtlänge 157 mm |
| Verwendung | Universelle Seilumlenkrolle mit 1-Punkt-Befestigung, für alle Winkel bis 180°, nicht überfahrbar |
| Prüfintervall | jährlich |
Varianten & Artikelnummern
| Artikel-Nr. | Bezeichnung |
|---|---|
| 03SGL003 | Seilumlenkrolle Corner |
Normen & Zertifikate
- EN 795:2012 Typ C
- CEN/TS 16415:2013 Typ C
- UNI 11578:2015 Typ C
Downloads
Verwandte Produkte
Corner Plus
Eckumfahrung aus Edelstahl in den Varianten 90 und 45 Grad für Innen- und Aussenecken sowie Überkopfsysteme im Seilsicherungssystem SafeGuard Line.
Corda
Hochfestes Edelstahlseil für das Seilsicherungssystem SafeGuard Line. Bildet die horizontale Führung, an der sich Anwender entlang der gesamten Systemlänge sichern.
Corda Holder
Überfahrbarer Universal-Seilzwischenhalter mit 1-Punkt-Befestigung für Dach- und Fassadensysteme, 180 Grad beweglich und in 5 Stufen fixierbar.
Passend dazu aus dem Wissen
- Seilsystem oder Einzelanschlagpunkte: Was passt wann?Einzelanschlagpunkte nach EN 795 Typ A eignen sich für punktuelle Arbeiten an wenigen bekannten Stellen.
- Wie viele Anschlagpunkte braucht ein Dach?Es gibt keine Faustregel pro Quadratmeter: Die Zahl der Anschlagpunkte ergibt sich aus den begangenen Flächen, den Wegen dorthin, dem Abstand zur Absturzkante und der Länge des Verbindungsmittels.
- EN 795 Typ A bis E einfach erklärtDie Norm EN 795:2012 unterteilt Anschlageinrichtungen in fünf Typen – vom fest montierten Einzelanschlagpunkt bis zum Totgewichtanker auf dem Flachdach.
Wo das zum Einsatz kommt
- Absturzsicherung FlachdachDie Riwega Swiss GmbH bietet Absturzsicherungen für Flachdächer: Einzelanschlagpunkte – in der Schweiz auch Sekuranten genannt – und horizontale Seilsysteme nach EN 795:2012, auf Wunsch auch für die gleichzeitige Nutzung durch mehrere Personen gemäss CEN/TS 16415.
- Absturzsicherung MetalldachDie Riwega Swiss GmbH liefert Absturzsicherungen für Metalldächer aus Trapezblech, Sandwichpaneelen und Stehfalz: Einzelanschlagpunkte nach EN 795:2012 Typ A und Seilsysteme nach Typ C werden direkt an der Blechdeckung befestigt – bei Stehfalzdächern durch Klemmung ohne Durchdringung des Blechs.
Häufige Fragen: Seil- & Schienensysteme
Was ist der Unterschied zwischen einem Einzelanschlagpunkt und einem Seilsystem?
Ein Einzelanschlagpunkt (EN 795 Typ A) sichert einen begrenzten Arbeitsbereich um den Punkt herum. Ein Seilsystem (Typ C) verbindet mehrere Punkte zu einer durchgehenden Linie: Sie bleiben eingehängt und erreichen die ganze Dachfläche ohne Umhängen — ideal für regelmässige Wartungsgänge und lange Dachkanten.
Wie gross darf der Abstand zwischen den Stützen eines Seilsystems sein?
Das hängt vom gewählten Anschlagpunkt ab. Bei den SafeGuard-Systemen reicht der zulässige Abstand von 8 Metern (SafeGuard Green) über 10 Meter (AP 3, AP 4, AP 7, Ballast) bis zu 15 Metern (AP 2, AP 5, AP 5 Plus, AP 8, Falz, Trapez); der SafeGuard Wall erlaubt bei Einzelspannweite 20 Meter. Vor und nach Eckpunkten gelten kürzere Abstände. Die genaue Auslegung — Spannweiten, Kurven, Anzahl Personen — wird von unserer Planungsabteilung projektbezogen berechnet.
