SafeGuard Line
SafeGuard Line
Horizontales, überfahrbares Seilsicherungssystem aus Edelstahl mit Fangstossdämpfung. Modular aufgebaut aus Corda, Set Control, Corner, Corda Holder, Runner und Safecheck.
EN 795:2012 Typ C bzw. Typ C/E (auflastgehalten) · CEN/TS 16415:2013 Typ C · UNI 11578:2015
Beschreibung

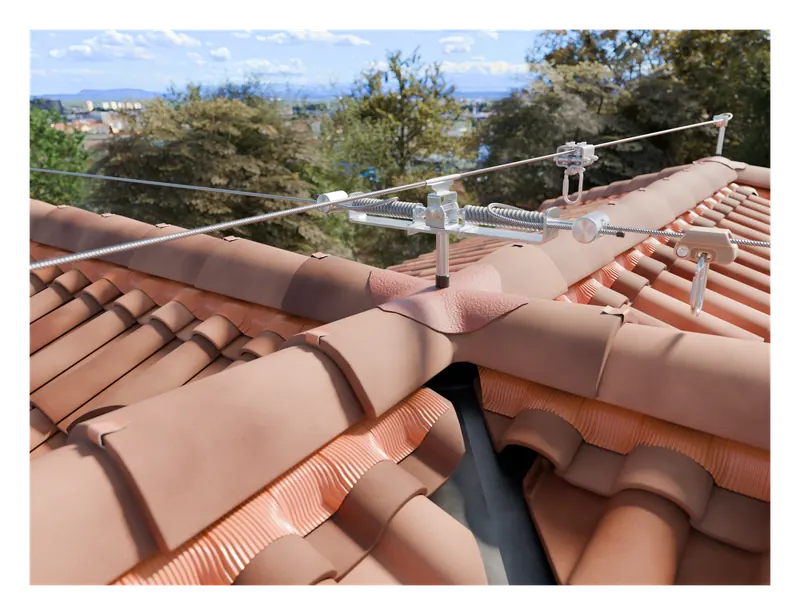

SafeGuard Line ist ein horizontales, überfahrbares Seilsicherungssystem aus Edelstahl für die permanente Absturzsicherung auf Dach und Fassade. Hochfeste Edelstahlseile absorbieren zusammen mit integrierten Stossdämpfern die Sturzenergie zuverlässig, während sich Anwender frei und ohne Umhängen entlang des gesamten Systems bewegen können.
Eigenschaften und Montage
Das System ist modular aufgebaut: Das Edelstahlseil Corda bildet die horizontale Führung, die Spann- und Dämpfungssets Set Control Single und Double sorgen mit Fangstossdämpfung, Fallindikatorklemme und konstanter Federvorspannung für die richtige Seilspannung. Umlenk- und Eckelemente (Corner, Corner Plus), Zwischenhalter (Corda Holder, Corda Holder Plus) sowie die beweglichen Anschlagpunkte Runner 1 und Runner 2 passen das System an individuelle Projektanforderungen an. Die Safecheck-Typenschilder kennzeichnen die installierte Anlage normgerecht.
Anwendung und Zertifizierung
SafeGuard Line eignet sich für gerade und mehrfach umgelenkte Seilstrecken auf Flach- und Steildächern sowie an Fassaden. Das System ist nach EN 795:2012 Typ C/E und UNI 11578:2015 geprüft und wird von Riwega Swiss mit Planung, Montageberatung, Inspektion und Schulung begleitet.
Vorteile im Überblick
- Überfahrbares Horizontalseilsystem: Begehung ohne Umhängen
- Integrierte Fangstossdämpfung und Fallindikatorklemme
- Modular anpassbar durch Corner, Corda Holder, Runner und Safecheck
- Langlebige Edelstahlkomponenten
- Planung, Montageberatung, Inspektion und Schulung durch Riwega
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Seil (Corda) | Edelstahl AISI 316, Ø 8 mm (7 x 7 Drähte) |
| Bruchlast Seil | min. 36 kN |
| Set Control Single | für gerade Systeme bis max. 30 m, ohne Kurven |
| Set Control Double | für Systeme über 30 m oder mit Kurvenelementen |
| Max. Planungsabstand | Typ C: 15 m · Typ C/E auflastgehalten: SafeGuard Ballast 10 m, SafeGuard Green 8 m |
| Max. Benutzeranzahl | Typ C: 4 Personen · Typ C/E auflastgehalten: 2 Personen |
| Prüfintervall | jährlich (gemäss Typenschild) |
Varianten & Artikelnummern
| Artikel-Nr. | Bezeichnung |
|---|---|
| 03SGL000 | SafeGuard Corda, Edelstahlseil Ø 8 mm |
| 03SGL001 | SafeGuard Set Control Single für Typ C |
| 03SGL002 | SafeGuard Set Control Double für Typ C |
| 03SGL003 | SafeGuard Corner |
| 03SGL004 | SafeGuard Corner Plus 90° Eckumfahrung |
| 03SGL005 | SafeGuard Corner Plus 45° Eckumfahrung |
| 03SGL006 | SafeGuard Corda Holder |
| 03SGL007 | SafeGuard Corda Holder Plus |
| 03SGL008 | SafeGuard Runner 1 |
| 03SGL009 | SafeGuard Runner 2 |
| 03SGL050 | SafeGuard Safecheck 795 C, Typenschild Seilsystem |
| 03SGL051 | SafeGuard Safecheck 795 C/E, Typenschild auflastgehaltene Systeme |
Normen & Zertifikate
- EN 795:2012 Typ C bzw. Typ C/E (auflastgehalten)
- CEN/TS 16415:2013 Typ C
- UNI 11578:2015
Downloads
Produkte dieser Linie
SafeGuard Line — 11 Komponenten
-
Corda
Hochfestes Edelstahlseil für das Seilsicherungssystem SafeGuard Line. Bildet die horizontale Führung, an der sich Anwender entlang der gesamten Systemlänge sichern.
Varianten & Artikelnummern: Corda Artikel-Nr. Bezeichnung 03SGL000 Edelstahlseil Corda -
Set Control Single
Spann- und Dämpfungsset für gerade verlaufende SafeGuard Seilsysteme nach Typ C mit Fangstossdämpfung, Fallindikatorklemme und konstanter Federvorspannung.
Varianten & Artikelnummern: Set Control Single Artikel-Nr. Bezeichnung 03SGL001 Set Control Single für Typ C -
Set Control Double
Spann- und Dämpfungsset für SafeGuard Seilsysteme nach Typ C mit beidseitiger federunterstützter Seilvorspannung, Fangstossdämpfung und Fallindikatorklemme.
Varianten & Artikelnummern: Set Control Double Artikel-Nr. Bezeichnung 03SGL002 Set Control Double für Typ C -
Corner
Universelle Seilumlenkrolle aus Edelstahl mit 1-Punkt-Befestigung für alle Winkel bis 180 Grad im Seilsicherungssystem SafeGuard Line.
Varianten & Artikelnummern: Corner Artikel-Nr. Bezeichnung 03SGL003 Seilumlenkrolle Corner -
Corner Plus
Eckumfahrung aus Edelstahl in den Varianten 90 und 45 Grad für Innen- und Aussenecken sowie Überkopfsysteme im Seilsicherungssystem SafeGuard Line.
Varianten & Artikelnummern: Corner Plus Artikel-Nr. Bezeichnung 03SGL004 Eckumfahrung 90° 03SGL005 Eckumfahrung 45° -
Corda Holder
Überfahrbarer Universal-Seilzwischenhalter mit 1-Punkt-Befestigung für Dach- und Fassadensysteme, 180 Grad beweglich und in 5 Stufen fixierbar.
Varianten & Artikelnummern: Corda Holder Artikel-Nr. Bezeichnung 03SGL006 Seilzwischenhalter Corda Holder -
Corda Holder Plus
Flexibler, überfahrbarer Seilzwischenhalter für Dach-, Fassaden- und Überkopfsysteme, bis 40 Grad biegbar und 180 Grad beweglich.
Varianten & Artikelnummern: Corda Holder Plus Artikel-Nr. Bezeichnung 03SGL007 Seilzwischenhalter Corda Holder Plus -
Runner 1
Beweglicher Anschlagpunkt für 1 Person aus hochfester Messinglegierung zum Einsatz im überfahrbaren Horizontalseilsicherungssystem.
Varianten & Artikelnummern: Runner 1 Artikel-Nr. Bezeichnung 03SGL008 Runner 1 -
Runner 2
Beweglicher Anschlagpunkt für 1 Person im Überkopfbereich: kurventauglicher Überkopf-Rollengleiter aus Edelstahl für das überfahrbare Horizontalseilsicherungssystem.
Varianten & Artikelnummern: Runner 2 Artikel-Nr. Bezeichnung 03SGL009 Runner 2 -
Safecheck 795 C
Typenschild zur normgerechten Kennzeichnung von SafeGuard Seilsystemen nach EN 795 Typ C. Pro Set Control wird 1 Typenschild montiert.
Varianten & Artikelnummern: Safecheck 795 C Artikel-Nr. Bezeichnung 03SGL050 Safecheck 795 C -
Safecheck 795 CE
Typenschild zur normgerechten Kennzeichnung auflastgehaltener SafeGuard Systeme nach EN 795 Typ C/E. Pro Set Control wird 1 Typenschild montiert.
Varianten & Artikelnummern: Safecheck 795 CE Artikel-Nr. Bezeichnung 03SGL051 Safecheck 795 C/E
Passend dazu aus dem Wissen
- Seilsystem oder Einzelanschlagpunkte: Was passt wann?Einzelanschlagpunkte nach EN 795 Typ A eignen sich für punktuelle Arbeiten an wenigen bekannten Stellen.
- Wie viele Anschlagpunkte braucht ein Dach?Es gibt keine Faustregel pro Quadratmeter: Die Zahl der Anschlagpunkte ergibt sich aus den begangenen Flächen, den Wegen dorthin, dem Abstand zur Absturzkante und der Länge des Verbindungsmittels.
- EN 795 Typ A bis E einfach erklärtDie Norm EN 795:2012 unterteilt Anschlageinrichtungen in fünf Typen – vom fest montierten Einzelanschlagpunkt bis zum Totgewichtanker auf dem Flachdach.
Wo das zum Einsatz kommt
- Absturzsicherung FlachdachDie Riwega Swiss GmbH bietet Absturzsicherungen für Flachdächer: Einzelanschlagpunkte – in der Schweiz auch Sekuranten genannt – und horizontale Seilsysteme nach EN 795:2012, auf Wunsch auch für die gleichzeitige Nutzung durch mehrere Personen gemäss CEN/TS 16415.
- Absturzsicherung MetalldachDie Riwega Swiss GmbH liefert Absturzsicherungen für Metalldächer aus Trapezblech, Sandwichpaneelen und Stehfalz: Einzelanschlagpunkte nach EN 795:2012 Typ A und Seilsysteme nach Typ C werden direkt an der Blechdeckung befestigt – bei Stehfalzdächern durch Klemmung ohne Durchdringung des Blechs.
- Absturzsicherung SteildachDie Riwega Swiss GmbH liefert Absturzsicherungen für Steildächer: Sicherheitsdachhaken nach EN 795:2012 Typ A, Anschlagpunkte nach EN 795:2012 und Leitersicherungen für den sicheren Dachzustieg.
Häufige Fragen: Seil- & Schienensysteme
Was ist der Unterschied zwischen einem Einzelanschlagpunkt und einem Seilsystem?
Ein Einzelanschlagpunkt (EN 795 Typ A) sichert einen begrenzten Arbeitsbereich um den Punkt herum. Ein Seilsystem (Typ C) verbindet mehrere Punkte zu einer durchgehenden Linie: Sie bleiben eingehängt und erreichen die ganze Dachfläche ohne Umhängen — ideal für regelmässige Wartungsgänge und lange Dachkanten.
Wie gross darf der Abstand zwischen den Stützen eines Seilsystems sein?
Das hängt vom gewählten Anschlagpunkt ab. Bei den SafeGuard-Systemen reicht der zulässige Abstand von 8 Metern (SafeGuard Green) über 10 Meter (AP 3, AP 4, AP 7, Ballast) bis zu 15 Metern (AP 2, AP 5, AP 5 Plus, AP 8, Falz, Trapez); der SafeGuard Wall erlaubt bei Einzelspannweite 20 Meter. Vor und nach Eckpunkten gelten kürzere Abstände. Die genaue Auslegung — Spannweiten, Kurven, Anzahl Personen — wird von unserer Planungsabteilung projektbezogen berechnet.
