Dachfang Quick Plus
Traufseitige Brüstung aus verzinktem Stahl für Holzdächer: Dank Hebel-Schnellöffnung lassen sich die Klemmen mit einem einzigen Hub lösen – UNI EN 13374 Klasse C, auch für Flachdächer geeignet.
Beschreibung

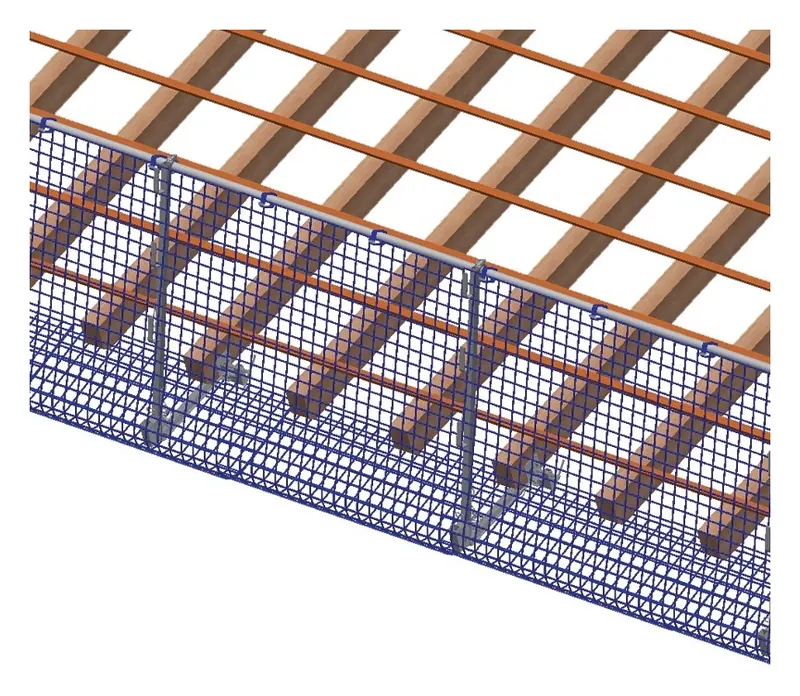

Der Dachfang Quick Plus ist eine temporäre Absturzsicherung aus verzinktem Stahl für die Trauflinie von Holzdächern, deren Klemmen sich dank eines Hebels mit einem einzigen Hub öffnen und lösen lassen. Das System ist nach UNI EN 13374 Klasse C zertifiziert und eignet sich auch für die Montage an Flachdächern.
Eigenschaften und Montage
Montage und Demontage erfolgen besonders schnell: Der Hebel öffnet die Klemme in einem Zug, zwei Buchsen passen das System an die jeweilige Dachneigung an. Das Geländer ist über eine Kette mit den Klammern verbunden, sodass sich die Teile beim Auf- und Abbau nicht versehentlich lösen können. Karabiner zur Befestigung des Brüstungsnetzes sind im Lieferumfang enthalten. Als Unterkonstruktion dient ein Holzdach mit einem Mindestquerschnitt der Balken von 8 x 12 cm und Brüstungsbrettern von mindestens 15 x 3 cm.
Anwendung und Zertifizierung
Der Dachfang Quick Plus sichert die Traufseite; in Kombination mit dem Ortganggeländer entsteht ein vollständiger Dachrandschutz für Holzdächer. Der Haltepfosten ist identisch mit dem des Dachfang Kombi 350 und damit systemübergreifend einsetzbar. Für Lagerung und Transport empfiehlt sich die Blechbox Allzweck 170 aus dem redbau-Sortiment.
Vorteile im Überblick
- Schnelle Montage und Demontage – Klemmen öffnen mit einem einzigen Hebelhub
- Geländer und Klammern über Kette verbunden, kein versehentliches Lösen
- Zwei Buchsen zur Anpassung an die Dachneigung
- Karabiner zur Befestigung des Brüstungsnetzes im Lieferumfang
- Auch für die Montage an Flachdächern geeignet
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Gewicht Klemmstück | 10,6 kg/Stk. |
| Gewicht Haltepfosten | 8,4 kg/Stk. |
| Höhe des Haltepfostens | 1,65 m |
| Material | verzinkter Stahl |
| Zertifikat | UNI EN 13374 Klasse C |
| Maximaler Abstand der Stützen | 2,1 m |
| Unterkonstruktion | Holzdach, Mindestquerschnitt der Balken 8 x 12 cm |
| Mindestquerschnitt der Brüstungsbretter | 15 x 3 cm |
| Max. Öffnung der Klemme | 18 cm |
Varianten & Artikelnummern
| Artikel-Nr. | Bezeichnung |
|---|---|
| 03757521 | Klemmstück – 10,6 kg/Stk. |
| BM757531 | Haltepfosten – 8,4 kg/Stk., Höhe 1,65 m |
Normen & Zertifikate
- UNI EN 13374 Klasse C
Downloads
Verwandte Produkte
Ortganggeländer
Schnell montier- und demontierbare temporäre Absturzsicherung aus verzinktem Stahl für den Ortgang von Holzdächern – zertifiziert nach UNI EN 13374 Klasse A.
Seitenschutznetz Typ U
Vertikales Schutznetz aus Polypropylen nach UNI EN 1263-1 für Brüstungen, Gerüste, Treppenhäuser und Aufzugsschächte – in drei Maschenweiten, als Ersatz für Brüstungsbretter einsetzbar.
Passend dazu aus dem Wissen
- Wann ist Absturzsicherung in der Schweiz Pflicht?Bei mehr als 2 Metern Absturzhöhe verlangt die Bauarbeitenverordnung (BauAV) wirksame Schutzmassnahmen, bei Dacharbeiten gelten ab 3 Metern Absturzhöhe an der Traufe zusätzliche Regeln.
- Gerüst, Seitenschutz oder Netz – was wann einsetzen?Gerüst, Seitenschutz oder Netz? Das Gerüst schafft einen Arbeitsplatz und sichert die Traufe, der Seitenschutz nach EN 13374 sichert die Absturzkante, das Auffangnetz nach EN 1263-1 fängt Stürze in der Fläche auf.
- Geländer statt Anseilen: Kollektivschutz auf dem FlachdachAuf dem Flachdach hat das Geländer Vorrang vor dem Anseilen: Kollektivschutz wirkt für alle Personen – ohne Schulung und ohne Rettungskonzept.
Wo das zum Einsatz kommt
- Temporäre Sicherheit auf der BaustelleTemporäre Absturzsicherungen schützen überall dort, wo während der Bauphase keine permanente Sicherung vorhanden ist.
- DachrandgeländerDie Riwega Swiss GmbH liefert Dachrandgeländer als Kollektivschutz: Geländersysteme nach EN ISO 14122-3 sichern Flachdächer dauerhaft, ohne dass Nutzer persönliche Schutzausrüstung tragen müssen.
Häufige Fragen: Seitenschutz & Dachfang
Ab welcher Höhe ist auf der Baustelle ein Seitenschutz vorgeschrieben?
Die Bauarbeitenverordnung verlangt bei mehr als 2 Metern Absturzhöhe Massnahmen gegen Absturz; an Dächern ist ab 3 Metern Traufhöhe ein Dachfanggerüst bzw. Fanggerüst erforderlich. Temporärer Seitenschutz nach EN 13374 ist die Standardlösung für Kanten, Öffnungen und flach geneigte Dächer.
Was bedeuten die Klassen A, B und C bei Seitenschutz nach EN 13374?
Die Klassen richten sich nach der Dachneigung: Klasse A für flache Flächen bis 10°, Klasse B bis 30° und Klasse C für steile Flächen von 30° bis 60°, wo der Schutz auch abrutschende Personen aufhalten muss (über 45° mit begrenzter Abrutschhöhe). Die redbau-Systeme decken je nach Konfiguration alle drei Klassen ab.
