SafeGuard Corner X
Flexible überfahrbare Seilführung für Ecken, kompatibel mit SafeGuard Trapez und Falz.
EN 795:2012 Typ C · CEN/TS 16415:2013 Typ C · UNI 11578:2022 Typ C
Beschreibung

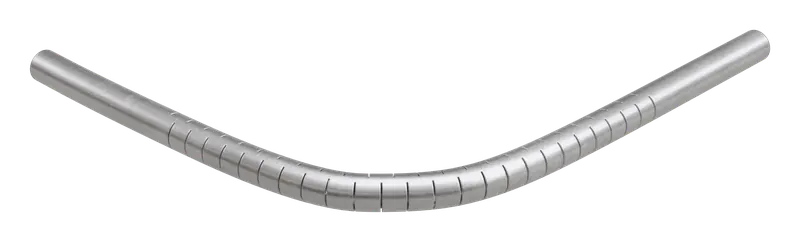

Der SafeGuard Corner X ist die flexible überfahrbare Seilführung für Ecken im Seilsicherungssystem SafeGuard Line X. Anders als die starren Eckelemente lässt er sich dem tatsächlichen Winkel der Ecke anpassen.
Eigenschaften und Anwendung
Die Führung aus Edelstahl ist mit den Anschlagpunkten SafeGuard Trapez und SafeGuard Falz kompatibel und damit für Metalldächer ausgelegt. Der Läufer passiert die Ecke, ohne dass umgehängt werden muss.
Vorteile im Überblick
- Flexibel – passt sich dem Eckwinkel an
- Überfahrbar – kein Umhängen an der Ecke
- Kompatibel mit SafeGuard Trapez und Falz
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Material | Edelstahl |
| Befestigung | Einschub in die SafeGuard ZP-Zwischenhalter |
| Max. Biegewinkel | ±90° |
| Einsatzbereich | Flexible überfahrbare Seilführung für Ecken |
| Kompatibilität | SafeGuard Trapez, SafeGuard Falz |
| Prüfintervall | jährlich |
Varianten & Artikelnummern
| Artikel-Nr. | Bezeichnung |
|---|---|
| 03SGLM20 | SafeGuard Corner X |
Normen & Zertifikate
- EN 795:2012 Typ C
- CEN/TS 16415:2013 Typ C
- UNI 11578:2022 Typ C
