SafeGuard Wall
Einzelanschlagpunkt aus Edelstahl, der auf waagrechten und senkrechten Flächen sowie über Kopf auf Beton oder Holz montiert wird – für bis zu drei Personen.
Modell wird geladen …
Ziehen zum Drehen · Scrollen zum Zoomen Wischen zum Drehen · zwei Finger zum Zoomen
EN 795:2012 Typ C / Typ A · CEN/TS 16415:2013 Typ C / Typ A · UNI 11578:2015 / 2022 Typ C / Typ A
Beschreibung

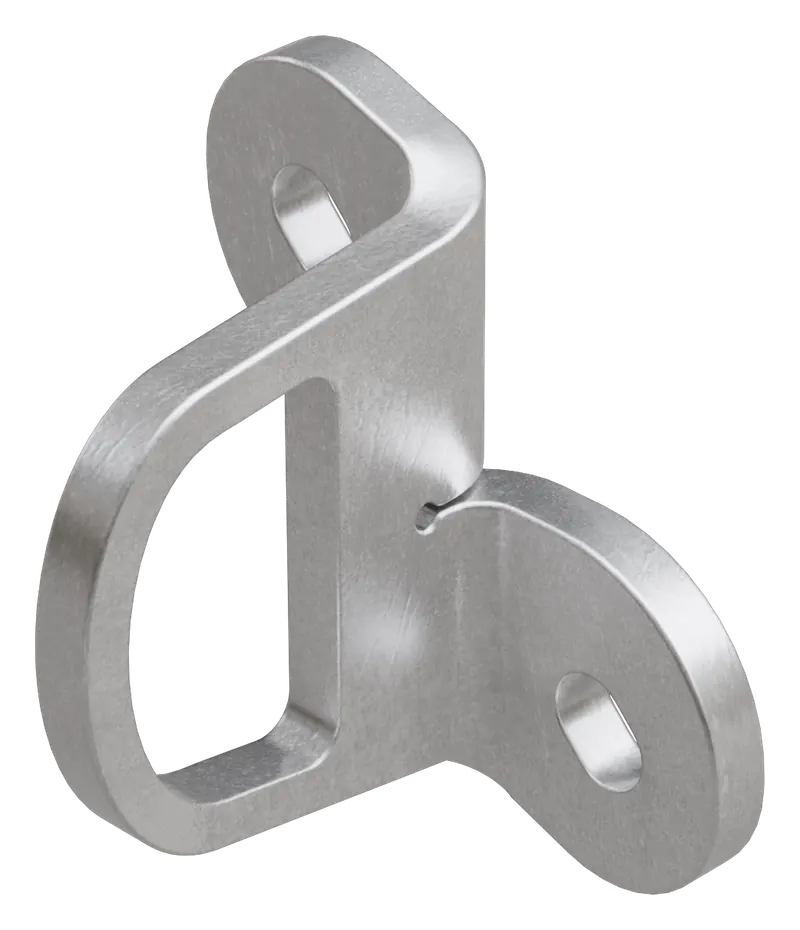

Der SafeGuard Wall ist der Einzelanschlagpunkt der Wall-Bauform: ein Winkel aus Edelstahl AISI 304, der mit zwei Befestigern direkt auf die Fläche geschraubt wird. Weil er in jeder Lage arbeitet, sitzt er ebenso an der Attika und an der Fassade wie unter einer Decke – überall dort, wo ein einzelner, dauerhaft verfügbarer Anschlagpunkt genügt.
Wann Sie diese Bauform wählen
Wählen Sie den SafeGuard Wall, wenn einzelne Arbeitsplätze zu sichern sind: der Zugang zu einer Dachluke, die Wartung eines Geräts an der Wand, ein kurzer Weg entlang der Attika. Bis zu drei Personen dürfen sich gleichzeitig anschlagen. Soll eine längere Strecke durchgehend gesichert werden, übernimmt der SafeGuard Wall die Endpunkte des Seils und der SafeGuard Wall ZP die Stützen dazwischen.
Montage auf Beton und Holz
Auf Beton ab Festigkeitsklasse C20/25 (B25) wird mit zwei Bolzenankern M12 befestigt, Mindest-Eindringtiefe 75 mm; auf Holz mit zwei Holzschrauben min. 11 × 100 mm, Mindest-Eindringtiefe 90 mm. Das Befestigungsmaterial liegt bei. Die maximale Kraft auf den Ankerpunkt beträgt 9 kN, der kleinste Abstand zwischen zwei Punkten 2,5 m; geprüft wird jährlich.
Vorteile im Überblick
- In jeder Lage montierbar: waagrecht, senkrecht und über Kopf
- Nur zwei Befestiger, Befestigungsmaterial liegt bei
- Für bis zu drei Personen gleichzeitig freigegeben
- Flacher Winkel, der an der Fassade kaum aufträgt
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Material | Edelstahl AISI 304 |
| Zugelassene Personenzahl | 4 als Typ C / 3 als Typ A |
| Unterkonstruktion Beton | min. Klasse C20/25 (B25), 2 Bolzenanker M12, min. Eindringtiefe 75 mm |
| Unterkonstruktion Holz | 2 Holzschrauben min. 11 × 100 mm, min. Eindringtiefe 90 mm |
| Prüfintervall | jährlich |
| Max. Abstand Ankerpunkte | 20 m (Einzelspannweite) / 15 m (Mehrfachspannweiten) |
| Min. Abstand Ankerpunkte | 2,5 m |
| Max. Linienlänge | 90 m |
| Max. Kraft auf Ankerpunkt | 9 kN |
| Max. Abweichungswinkel von der Horizontalen | ≤ 15° |
| Max. Anzahl Winkelabweichungen pro Linie | ≤ 3 |
| Min. garantierte Bruchlast der Seile | 38 kN |
| Reduktionskoeffizient der Last durch Seilkopfverbindung | 0,8 |
| Anzahl Spannungsabbauelemente pro Linie | 1-2 |
Varianten & Artikelnummern
| Artikel-Nr. | Bezeichnung |
|---|---|
| 03SGW100 | SafeGuard Wall |
Normen & Zertifikate
- EN 795:2012 Typ C / Typ A
- CEN/TS 16415:2013 Typ C / Typ A
- UNI 11578:2015 / 2022 Typ C / Typ A
Downloads
Verwandte Produkte
SafeGuard Smart
Kompakter Einzelanschlagpunkt aus Edelstahl für Flachdach und Fassade, der auf Holz, Beton oder Stahl in jeder Richtung montiert werden kann.
SafeGuard Line X
Seilsicherungssystem für Fassaden-, Dach- und Überkopfanwendungen mit Spann- und Dämpfungssets sowie überfahrbaren Seilführungen. Kompatibel mit SafeGuard Wall, Trapez und Falz.
Passend dazu aus dem Wissen
- Seilsystem oder Einzelanschlagpunkte: Was passt wann?Einzelanschlagpunkte nach EN 795 Typ A eignen sich für punktuelle Arbeiten an wenigen bekannten Stellen.
- Absturzsicherung im Bestand nachrüstenAbsturzsicherungen lassen sich auf fast jedem bestehenden Dach nachrüsten.
- Wie viele Anschlagpunkte braucht ein Dach?Es gibt keine Faustregel pro Quadratmeter: Die Zahl der Anschlagpunkte ergibt sich aus den begangenen Flächen, den Wegen dorthin, dem Abstand zur Absturzkante und der Länge des Verbindungsmittels.
Wo das zum Einsatz kommt
- Absturzsicherung FlachdachDie Riwega Swiss GmbH bietet Absturzsicherungen für Flachdächer: Einzelanschlagpunkte – in der Schweiz auch Sekuranten genannt – und horizontale Seilsysteme nach EN 795:2012, auf Wunsch auch für die gleichzeitige Nutzung durch mehrere Personen gemäss CEN/TS 16415.
- Absturzsicherung MetalldachDie Riwega Swiss GmbH liefert Absturzsicherungen für Metalldächer aus Trapezblech, Sandwichpaneelen und Stehfalz: Einzelanschlagpunkte nach EN 795:2012 Typ A und Seilsysteme nach Typ C werden direkt an der Blechdeckung befestigt – bei Stehfalzdächern durch Klemmung ohne Durchdringung des Blechs.
- Absturzsicherung SteildachDie Riwega Swiss GmbH liefert Absturzsicherungen für Steildächer: Sicherheitsdachhaken nach EN 795:2012 Typ A, Anschlagpunkte nach EN 795:2012 und Leitersicherungen für den sicheren Dachzustieg.
Häufige Fragen: Anschlagpunkte
Welche Norm gilt für Anschlagpunkte auf Dächern?
Massgebend ist die EN 795:2012, die Anschlageinrichtungen in die Typen A bis E einteilt. Fest montierte Einzelanschlagpunkte entsprechen Typ A, Seilsysteme Typ C. Für die Nutzung durch mehrere Personen gleichzeitig gilt ergänzend die CEN/TS 16415. In der Schweiz verlangt die Suva zudem eine fachgerechte Planung und Montage.
Wie oft müssen Anschlagpunkte geprüft werden?
Anschlageinrichtungen müssen periodisch durch eine sachkundige Person geprüft werden — in der Regel jährlich, sofern der Hersteller nichts anderes festlegt. Bei einigen Riwega-Produkten mit Auflastsystem gilt ein Prüfintervall von fünf Jahren. Das jeweilige Intervall finden Sie in den technischen Daten des Produkts.
Welcher Anschlagpunkt passt zu welchem Untergrund?
Entscheidend ist die tragende Unterkonstruktion: Für Beton eignen sich z.B. SafeGuard AP 2 oder AP 3, für Holz AP 7 und AP 8, für Trapez- und Falzblech SafeGuard Trapez und Falz. Wo keine Durchdringung der Dachhaut möglich ist, sichern auflastgehaltene Systeme wie SafeGuard Green oder Ballast — ganz ohne Verankerung.
