Set Control Double
Spann- und Dämpfungsset für SafeGuard Seilsysteme nach Typ C mit beidseitiger federunterstützter Seilvorspannung, Fangstossdämpfung und Fallindikatorklemme.
EN 795:2012 Typ C · CEN/TS 16415:2013 Typ C · UNI 11578:2015 Typ C
Beschreibung

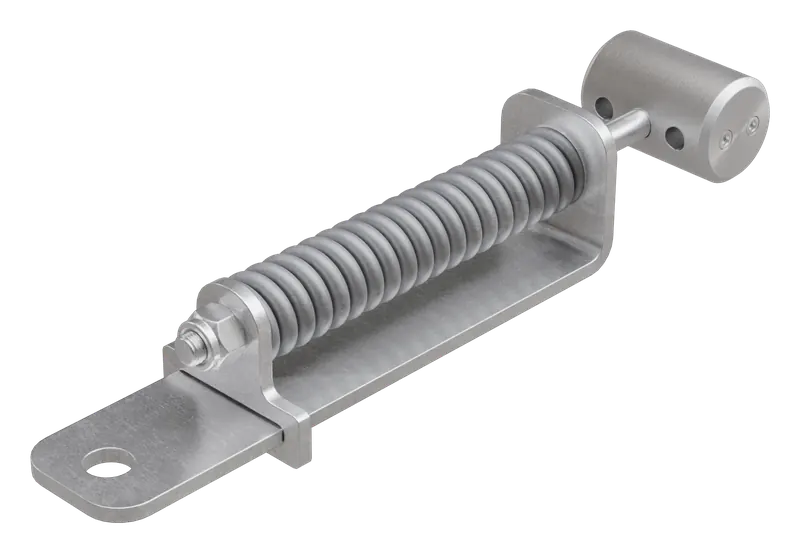

Das Set Control Double ist das Spann- und Dämpfungsset für Seilsysteme nach EN 795 Typ C im System SafeGuard Line, das die Seilvorspannung beidseitig über konstante Federunterstützung aufbringt. Integrierte Fangstossdämpfung und Fallindikatorklemme sorgen dafür, dass Sturzenergie kontrolliert abgebaut und eine Belastung des Systems sofort erkennbar wird.
Eigenschaften und Montage
Das Set wird beiderseits des Systems als Endbefestigung montiert und hält das Edelstahlseil durch die beidseitige konstante Federvorspannung dauerhaft gespannt. Ein Set besteht aus 2 Stück und wird mit dem Edelstahlseil Corda sowie den weiteren SafeGuard Line Komponenten kombiniert.
Vorteile im Überblick
- Beidseitige konstante federunterstützte Seilvorspannung
- Integrierte Fangstossdämpfung
- Fallindikatorklemme zeigt Sturzbelastung an
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Material | Edelstahl AISI 304 / Aluminium |
| Einsatzbereich | für Systeme über 30 m oder mit Kurvenelementen |
| Seilspannung | 30–100 kg |
| Lieferumfang | 1 Set = 2 Stück |
| Prüfintervall | jährlich |
Varianten & Artikelnummern
| Artikel-Nr. | Bezeichnung |
|---|---|
| 03SGL002 | Set Control Double für Typ C |
Normen & Zertifikate
- EN 795:2012 Typ C
- CEN/TS 16415:2013 Typ C
- UNI 11578:2015 Typ C
Downloads
Verwandte Produkte
Set Control Single
Spann- und Dämpfungsset für gerade verlaufende SafeGuard Seilsysteme nach Typ C mit Fangstossdämpfung, Fallindikatorklemme und konstanter Federvorspannung.
Corda
Hochfestes Edelstahlseil für das Seilsicherungssystem SafeGuard Line. Bildet die horizontale Führung, an der sich Anwender entlang der gesamten Systemlänge sichern.
Safecheck 795 C
Typenschild zur normgerechten Kennzeichnung von SafeGuard Seilsystemen nach EN 795 Typ C. Pro Set Control wird 1 Typenschild montiert.
Passend dazu aus dem Wissen
- Seilsystem oder Einzelanschlagpunkte: Was passt wann?Einzelanschlagpunkte nach EN 795 Typ A eignen sich für punktuelle Arbeiten an wenigen bekannten Stellen.
- Wie viele Anschlagpunkte braucht ein Dach?Es gibt keine Faustregel pro Quadratmeter: Die Zahl der Anschlagpunkte ergibt sich aus den begangenen Flächen, den Wegen dorthin, dem Abstand zur Absturzkante und der Länge des Verbindungsmittels.
- EN 795 Typ A bis E einfach erklärtDie Norm EN 795:2012 unterteilt Anschlageinrichtungen in fünf Typen – vom fest montierten Einzelanschlagpunkt bis zum Totgewichtanker auf dem Flachdach.
Wo das zum Einsatz kommt
- Absturzsicherung FlachdachDie Riwega Swiss GmbH bietet Absturzsicherungen für Flachdächer: Einzelanschlagpunkte – in der Schweiz auch Sekuranten genannt – und horizontale Seilsysteme nach EN 795:2012, auf Wunsch auch für die gleichzeitige Nutzung durch mehrere Personen gemäss CEN/TS 16415.
- Absturzsicherung MetalldachDie Riwega Swiss GmbH liefert Absturzsicherungen für Metalldächer aus Trapezblech, Sandwichpaneelen und Stehfalz: Einzelanschlagpunkte nach EN 795:2012 Typ A und Seilsysteme nach Typ C werden direkt an der Blechdeckung befestigt – bei Stehfalzdächern durch Klemmung ohne Durchdringung des Blechs.
Häufige Fragen: Seil- & Schienensysteme
Was ist der Unterschied zwischen einem Einzelanschlagpunkt und einem Seilsystem?
Ein Einzelanschlagpunkt (EN 795 Typ A) sichert einen begrenzten Arbeitsbereich um den Punkt herum. Ein Seilsystem (Typ C) verbindet mehrere Punkte zu einer durchgehenden Linie: Sie bleiben eingehängt und erreichen die ganze Dachfläche ohne Umhängen — ideal für regelmässige Wartungsgänge und lange Dachkanten.
Wie gross darf der Abstand zwischen den Stützen eines Seilsystems sein?
Das hängt vom gewählten Anschlagpunkt ab. Bei den SafeGuard-Systemen reicht der zulässige Abstand von 8 Metern (SafeGuard Green) über 10 Meter (AP 3, AP 4, AP 7, Ballast) bis zu 15 Metern (AP 2, AP 5, AP 5 Plus, AP 8, Falz, Trapez); der SafeGuard Wall erlaubt bei Einzelspannweite 20 Meter. Vor und nach Eckpunkten gelten kürzere Abstände. Die genaue Auslegung — Spannweiten, Kurven, Anzahl Personen — wird von unserer Planungsabteilung projektbezogen berechnet.
