SPIDI xbolt Bolzensystem
Bolzenadapter-System für die Bolzenbefestigung von Fassadenkassetten auf der SPIDI Unterkonstruktion – mit Adaptern, Kunststoffclips sowie T-, U- und Y-Profilen aus Aluminium.
Beschreibung
Das SPIDI xbolt Bolzensystem ist ein Adaptersystem für die Bolzenbefestigung von Fassadenkassetten auf der SPIDI Unterkonstruktion. Es umfasst Bolzenadapter mit Einhängelasche und Kunststoffclip sowie passende T-, U- und Y-Profile aus Aluminium und ermöglicht so die sichere Montage von Kassetten aus Aluminiumverbundmaterial, Massivaluminium und Stahl.
Komponenten

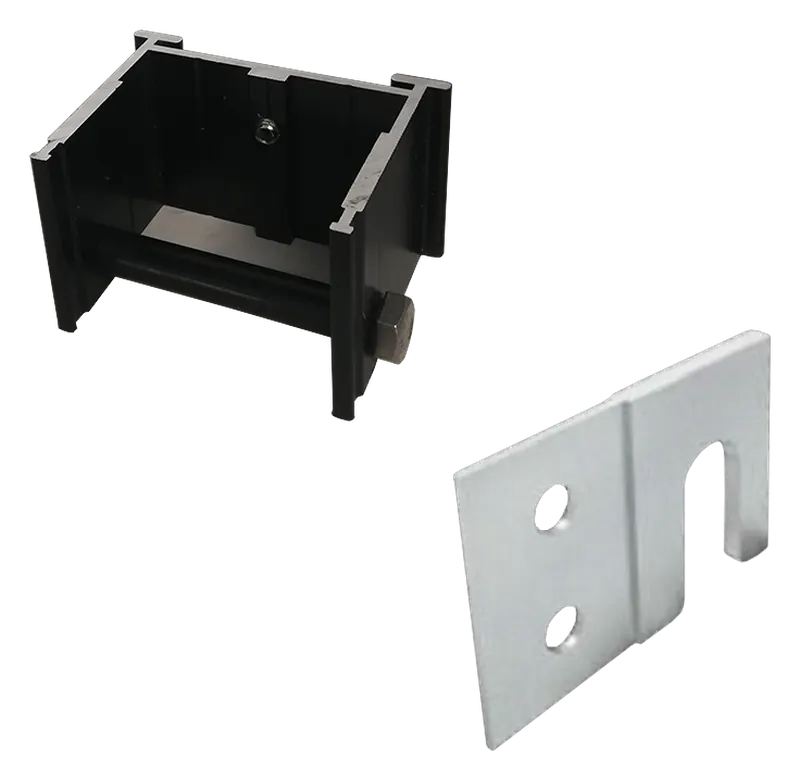

Die Einhängelasche aus 3 mm Aluminium und der Kunststoffclip aus schwarzem POM nehmen den Bolzenadapter auf. Der Bolzenadapter 10 mm ist in zwei Varianten erhältlich: mit Edelstahlschraube oder ohne Bolzen, jeweils in RAL 9005 mit sichtbarer Schnittkante. Die zugehörigen T-, U- und Y-Profile aus Aluminium werden in 6 m Länge geliefert; das T-Profil wahlweise pressblank oder in RAL 9005.
Anwendung
Typischer Einsatzfall ist die Bolzenbefestigung auf einlagiger Unterkonstruktion: Auf dem Y-Profil werden die Kassetten über Edelstahlbolzen eingehängt, die Verbindung zur Wandstütze erfolgt mit Nieten. Das System ist Teil des SPIDI Fassadensystems für vorgehängte hinterlüftete Fassaden.
Vorteile im Überblick
- Verdeckte Bolzenbefestigung für Kassetten aus Aluminiumverbundmaterial, Massivaluminium und Stahl
- Adapter mit oder ohne Bolzen, in RAL 9005
- Passende T-, U- und Y-Profile aus Aluminium in 6 m Länge
- Abgestimmt auf das SPIDI Fassadensystem
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Adapter-Farbe | RAL 9005, sichtbare Schnittkante |
| Clip-Material | POM schwarz |
| Profil-Material | Aluminium |
| Profil-Lieferlänge | 6 m |
Varianten & Abmessungen
| Bezeichnung |
|---|
| SPIDI xbolt Einhängelasche für Adapter – Alu 3 mm, Verp. 100 Stk. |
| SPIDI xbolt Kunststoffclip für Adapter – POM schwarz, Verp. 1000 Stk. |
| SPIDI xbolt Bolzenadapter 10 mm – mit Edelstahlschraube, RAL 9005, sichtbare Schnittkante, Verp. 50 Stk. |
| SPIDI xbolt Bolzenadapter 10 mm – ohne Bolzen, RAL 9005, sichtbare Schnittkante, Verp. 50 Stk. |
| SPIDI xbolt T-Profil Alu – pressblank oder RAL 9005, 60 x 60 x 2,0 mm, Lieferlänge 6 m |
| SPIDI xbolt U-Profil Alu – 107 x 98 x 1,8 mm, Lieferlänge 6 m |
| SPIDI xbolt Y-Profil Alu – 107 x 98 x 1,8 mm, Lieferlänge 6 m |
