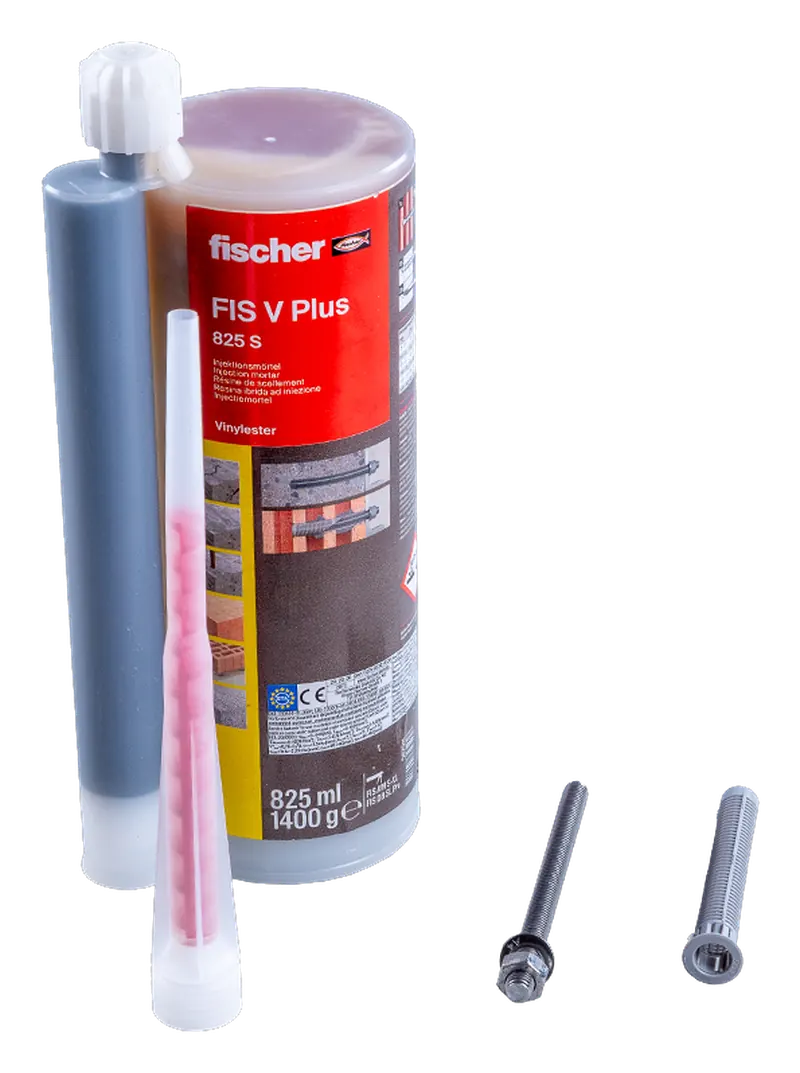

Fischer chemische Befestigung
Chemisches Befestigungssystem aus Klebemörtel, Ankerhülse und Gewindestange für die Verankerung der SPIDI Unterkonstruktion, zum Beispiel in Lochstein-Untergründen.
Beschreibung
Die Fischer chemische Befestigung ist ein Injektionssystem für die Verankerung der SPIDI Unterkonstruktion in Untergründen, in denen mechanische Anker an ihre Grenzen stossen – zum Beispiel in Lochstein. Das System besteht aus dem Klebemörtel FIS V Plus 825 S, der Ankerhülse FIS H und der Gewindestange FIS A aus Edelstahl A4.
Anwendung
Die Ankerhülse aus Kunststoff (12 x 85 mm) wird in das Bohrloch eingesetzt und verhindert, dass der Mörtel in den Hohlkammern des Steins verlorengeht. Anschliessend wird der Klebemörtel injiziert und die Gewindestange M8 x 110 mm gesetzt. Nach dem Aushärten trägt die Verbindung die SPIDI max Wandstütze; die Bemessung erfolgt gemäss statischer Berechnung des Projekts.
Vorteile im Überblick
- Verankerung auch in Lochstein-Untergründen
- Gewindestange aus Edelstahl A4
- System aus aufeinander abgestimmten Komponenten (Mörtel, Hülse, Stange)
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Klebemörtel | FIS V Plus 825 S, Kartusche 825 ml |
| Ankerhülse | FIS H, Kunststoff, 12 x 85 mm |
| Gewindestange | FIS A, Edelstahl A4, M8 x 110 mm |
Varianten & Abmessungen
| Bezeichnung |
|---|
| Fischer Klebemörtel FIS V Plus 825 S – Kartusche 825 ml, Verp. 60 Stk. |
| Fischer Ankerhülse FIS H – Kunststoff, 12 x 85 mm, Verp. 50 Stk. |
| Fischer Gewindestange FIS A – Edelstahl A4, M8 x 110 mm, Verp. 10 Stk. |
