Fischer Langschaftdübel SXRL
Verzinkter Langschaftdübel für die Befestigung der SPIDI max Wandstützen, ergänzt durch das Bitumen-Korrosionsschutzspray FTC-CP für Schraubenköpfe.
SPIDI Zubehör

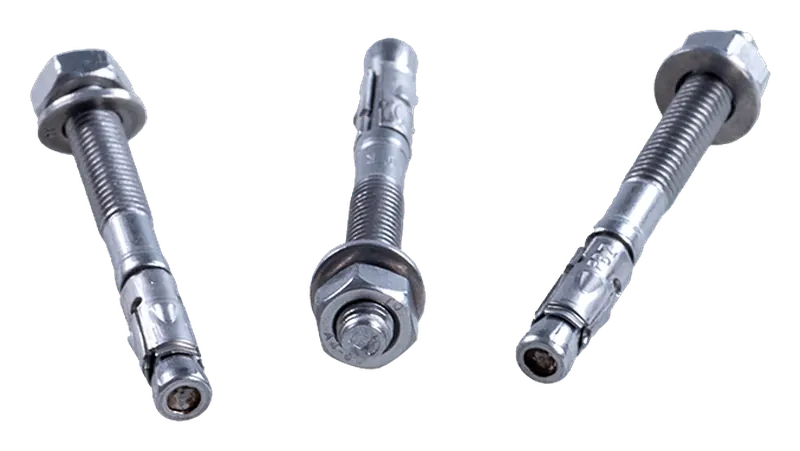

Fischer Bolzenanker FBZ
Bolzenanker aus Edelstahl A4 in vier Ausführungen für die Befestigung der SPIDI Unterkonstruktion am Baukörper.
Beschreibung
Der Fischer Bolzenanker FBZ ist ein Anker aus Edelstahl A4 für die Befestigung der SPIDI Unterkonstruktion am Baukörper. Er ist in vier Ausführungen von 8,0 x 75 mm bis 10,0 x 105 mm erhältlich und ergänzt das SPIDI Fassadensystem um ein zugelassenes Befestigungselement für tragfähige Untergründe.
Anwendung
Die SPIDI max Wandstützen werden gemäss statischer Berechnung mit zugelassenen Dübeln oder Metallankern am Baukörper befestigt. Der Bolzenanker FBZ wird dabei zusammen mit der SPIDI Beilage aus Edelstahl gesetzt; die Auswahl der Ankergrösse richtet sich nach Untergrund und statischen Anforderungen des Projekts.
Vorteile im Überblick
- Edelstahl A4 für dauerhaften Korrosionsschutz
- Vier Ausführungen von 8,0 x 75 mm bis 10,0 x 105 mm
- Abgestimmt auf die Befestigung der SPIDI max Wandstützen
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Material | Edelstahl A4 |
Varianten & Abmessungen
| Bezeichnung |
|---|
| Fischer FBZ 8/10 R – Edelstahl A4, 8,0 x 75 mm, Verp. 50 Stk. |
| Fischer FBZ 8/10 R GS – Edelstahl A4, 8,0 x 75 mm, Verp. 50 Stk. |
| Fischer FBZ 10/10 R – Edelstahl A4, 10,0 x 95 mm, Verp. 50 Stk. |
| Fischer FBZ 10/20 R – Edelstahl A4, 10,0 x 105 mm, Verp. 50 Stk. |
Downloads
Verwandte Produkte
Fischer chemische Befestigung
Chemisches Befestigungssystem aus Klebemörtel, Ankerhülse und Gewindestange für die Verankerung der SPIDI Unterkonstruktion, zum Beispiel in Lochstein-Untergründen.
SPIDI Beilage Edelstahl
Edelstahl-Beilage für die Befestigung der SPIDI max Wandstützen am Baukörper, lieferbar mit Lochdurchmesser 9 oder 11 mm.
SPIDI max ALU
Wandstütze aus Aluminiumlegierung EN-AW-5052 für das SPIDI Fassadensystem: als Fest- und Gleitpunkt einsetzbar, mit vormontiertem 6-mm-Thermostop, in Längen von 40 bis 900 mm.
Passend dazu aus dem Wissen
Wo das zum Einsatz kommt
Häufige Fragen: SPIDI Wandhalter
Was ist eine vorgehängte hinterlüftete Fassade (VHF)?
Bei einer VHF wird die Fassadenbekleidung mit einer Unterkonstruktion vor der gedämmten Aussenwand montiert, sodass zwischen Dämmung und Bekleidung ein Luftraum bleibt. Diese Bauweise trennt Witterungsschutz und Wärmedämmung konstruktiv — langlebig, feuchtesicher und gestalterisch frei.
Worin unterscheiden sich SPIDI max ALU, ALZN und A2/A4?
Die drei Linien unterscheiden sich im Material: ALU (Aluminium) ist leicht und korrosionsbeständig, ALZN (aluzinkbeschichteter Stahl) besonders wirtschaftlich bei hohen Lasten, A2/A4 (Edelstahl) die Wahl für höchste Korrosionsanforderungen. Die Geometrie und Montage sind bei allen gleich.
Welche Länge muss die SPIDI max Wandstütze haben?
Die Länge richtet sich nach dem Wandabstand: Mit Längen von 40 bis 900 mm sind Wandabstände bis etwa 900 mm und hohe Dämmdicken für Niedrigenergiehäuser realisierbar. Standard-Längen reichen von 40 bis 300 mm, Spezial-Längen von 330 bis 900 mm. Zu beachten: Die Edelstahl-Ausführung A2/A4 ist in Längen von 40 bis 600 mm erhältlich.
Wie werden die Wandstützen in Lochstein-Untergründen befestigt?
Für Untergründe, in denen mechanische Anker an ihre Grenzen stossen – zum Beispiel Lochstein –, gibt es die Fischer chemische Befestigung aus Klebemörtel FIS V Plus 825 S, Ankerhülse FIS H und Gewindestange FIS A aus Edelstahl A4. Die Ankerhülse verhindert, dass der Mörtel in den Hohlkammern des Steins verlorengeht. Die Bemessung erfolgt gemäss statischer Berechnung des Projekts.
Mit welchen Befestigern ist die SPIDI versa Agraffe kompatibel?
Die Agraffe KFSM 50.1 ist mit den gängigsten Befestigern kompatibel: Keil Hinterschnittanker Tergo, Fischer Hinterschnittanker Zyklon FZP II und Tergo+, SFS Blindbefestiger TUF-S sowie Swisspearl Sigma 8 Pro. Die Bemessungswerte basieren auf EN 1999-1-1 mit einem Teilsicherheitsbeiwert γM1 = 1,1; da dieser je nach nationalem Anhang abweichen kann, ist er projektbezogen zu prüfen.
Produkt anfragen
Wir erstellen Ihnen gerne eine unverbindliche Offerte zu den gewählten Produkten.
