SPIDI Zubehör

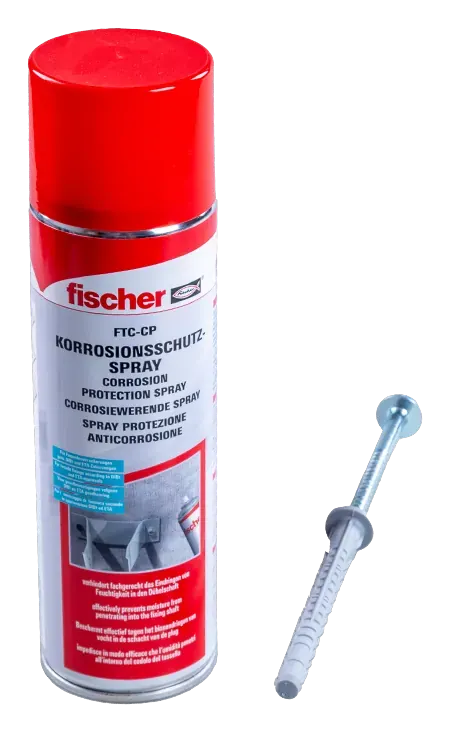

Fischer Langschaftdübel SXRL
Verzinkter Langschaftdübel für die Befestigung der SPIDI max Wandstützen, ergänzt durch das Bitumen-Korrosionsschutzspray FTC-CP für Schraubenköpfe.
Beschreibung
Der Fischer Langschaftdübel SXRL FUS ist ein verzinkter Dübel in der Dimension 10,0 x 100 mm für die Befestigung der SPIDI max Wandstützen am Baukörper. Ergänzend ist das Korrosionsschutzspray FTC-CP auf Bitumenbasis erhältlich, mit dem sich die Schraubenköpfe nach der Montage dauerhaft schützen lassen.
Anwendung
Die Befestigung der SPIDI Unterkonstruktion erfolgt gemäss statischer Berechnung mit zugelassenen Dübeln oder Metallankern. Der Langschaftdübel SXRL wird zusammen mit der SPIDI Beilage aus Edelstahl gesetzt. Eine 500-ml-Dose Korrosionsschutzspray FTC-CP reicht für die Behandlung von rund 300 Schraubenköpfen.
Vorteile im Überblick
- Verzinkte Ausführung 10,0 x 100 mm
- Für die Befestigung der SPIDI max Wandstützen
- Korrosionsschutzspray FTC-CP für ca. 300 Schraubenköpfe pro Dose
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Dübel | SXRL FUS, verzinkt, 10,0 x 100 mm |
| Korrosionsschutzspray | FTC-CP, Bitumen, 500 ml (für ca. 300 Schraubenköpfe) |
Varianten & Abmessungen
| Bezeichnung |
|---|
| Fischer Langschaftdübel SXRL FUS – verzinkt, 10,0 x 100 mm, Verp. 50 Stk. |
| Korrosionsschutzspray FTC-CP – Bitumen, für ca. 300 Schraubenköpfe, Dose 500 ml |
Downloads
Verwandte Produkte
Fischer chemische Befestigung
Chemisches Befestigungssystem aus Klebemörtel, Ankerhülse und Gewindestange für die Verankerung der SPIDI Unterkonstruktion, zum Beispiel in Lochstein-Untergründen.
Bohrer Multicut und SDS-Plus
Multicut-Bohrer für Hohllochziegel und Hammerbohrer SDS-Plus aus gehärtetem Stahl für die Montage der SPIDI Befestigungselemente.
SPIDI Beilage Edelstahl
Edelstahl-Beilage für die Befestigung der SPIDI max Wandstützen am Baukörper, lieferbar mit Lochdurchmesser 9 oder 11 mm.
Passend dazu aus dem Wissen
Wo das zum Einsatz kommt
Häufige Fragen: SPIDI Wandhalter
Was ist eine vorgehängte hinterlüftete Fassade (VHF)?
Bei einer VHF wird die Fassadenbekleidung mit einer Unterkonstruktion vor der gedämmten Aussenwand montiert, sodass zwischen Dämmung und Bekleidung ein Luftraum bleibt. Diese Bauweise trennt Witterungsschutz und Wärmedämmung konstruktiv — langlebig, feuchtesicher und gestalterisch frei.
Worin unterscheiden sich SPIDI max ALU, ALZN und A2/A4?
Die drei Linien unterscheiden sich im Material: ALU (Aluminium) ist leicht und korrosionsbeständig, ALZN (aluzinkbeschichteter Stahl) besonders wirtschaftlich bei hohen Lasten, A2/A4 (Edelstahl) die Wahl für höchste Korrosionsanforderungen. Die Geometrie und Montage sind bei allen gleich.
Welche Länge muss die SPIDI max Wandstütze haben?
Die Länge richtet sich nach dem Wandabstand: Mit Längen von 40 bis 900 mm sind Wandabstände bis etwa 900 mm und hohe Dämmdicken für Niedrigenergiehäuser realisierbar. Standard-Längen reichen von 40 bis 300 mm, Spezial-Längen von 330 bis 900 mm. Zu beachten: Die Edelstahl-Ausführung A2/A4 ist in Längen von 40 bis 600 mm erhältlich.
Wie werden die Wandstützen in Lochstein-Untergründen befestigt?
Für Untergründe, in denen mechanische Anker an ihre Grenzen stossen – zum Beispiel Lochstein –, gibt es die Fischer chemische Befestigung aus Klebemörtel FIS V Plus 825 S, Ankerhülse FIS H und Gewindestange FIS A aus Edelstahl A4. Die Ankerhülse verhindert, dass der Mörtel in den Hohlkammern des Steins verlorengeht. Die Bemessung erfolgt gemäss statischer Berechnung des Projekts.
Mit welchen Befestigern ist die SPIDI versa Agraffe kompatibel?
Die Agraffe KFSM 50.1 ist mit den gängigsten Befestigern kompatibel: Keil Hinterschnittanker Tergo, Fischer Hinterschnittanker Zyklon FZP II und Tergo+, SFS Blindbefestiger TUF-S sowie Swisspearl Sigma 8 Pro. Die Bemessungswerte basieren auf EN 1999-1-1 mit einem Teilsicherheitsbeiwert γM1 = 1,1; da dieser je nach nationalem Anhang abweichen kann, ist er projektbezogen zu prüfen.
