Fischer Dämmstoffhalter DHK
Kunststoff-Dämmstoffhalter mit 90-mm-Teller zur mechanischen Befestigung der Wärmedämmplatten, in zehn Längen für Dämmdicken von 40 bis 220 mm.
Beschreibung

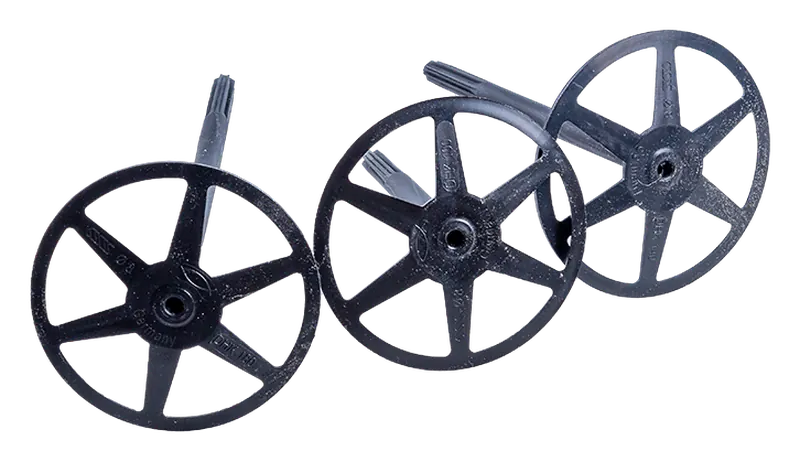

Der Fischer Dämmstoffhalter DHK ist ein Kunststoffdübel mit 90-mm-Teller und 8-mm-Schaft zur mechanischen Befestigung von Wärmedämmplatten in der hinterlüfteten Fassade. Er ist in zehn Längen von DHK 40 bis DHK 220 erhältlich und deckt damit Dämmdicken von 40 bis 220 mm ab.
Anwendung
Im SPIDI Fassadensystem werden die Wärmedämmplatten mechanisch befestigt, um ein Ablösen zuverlässig zu verhindern. Der breite Teller hält die Dämmplatte flächig am Untergrund; die Dübellänge wird passend zur Dämmdicke gewählt.
Vorteile im Überblick
- Zehn Längen für Dämmdicken von 40 bis 220 mm
- Grosser Teller (90 mm) für flächigen Anpressdruck
- Mechanische Befestigung verhindert das Ablösen der Dämmplatten
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Material | Kunststoff |
| Tellerdurchmesser | 90 mm |
| Schaftdurchmesser | 8,0 mm |
| Längenbereich | DHK 40 bis DHK 220 (für Dämmdicken 40–220 mm) |
Varianten & Abmessungen
| Bezeichnung |
|---|
| DHK 40 – Kunststoff, 8,0 x 65 mm, Teller 90 mm, Verp. 250 Stk. |
| DHK 60 – Kunststoff, 8,0 x 85 mm, Teller 90 mm, Verp. 250 Stk. |
| DHK 80 – Kunststoff, 8,0 x 105 mm, Teller 90 mm, Verp. 250 Stk. |
| DHK 100 – Kunststoff, 8,0 x 125 mm, Teller 90 mm, Verp. 250 Stk. |
| DHK 120 – Kunststoff, 8,0 x 145 mm, Teller 90 mm, Verp. 200 Stk. |
| DHK 140 – Kunststoff, 8,0 x 165 mm, Teller 90 mm, Verp. 200 Stk. |
| DHK 160 – Kunststoff, 8,0 x 185 mm, Teller 90 mm, Verp. 100 Stk. |
| DHK 180 – Kunststoff, 8,0 x 205 mm, Teller 90 mm, Verp. 100 Stk. |
| DHK 200 – Kunststoff, 8,0 x 225 mm, Teller 90 mm, Verp. 200 Stk. |
| DHK 220 – Kunststoff, 8,0 x 245 mm, Teller 90 mm, Verp. 100 Stk. |
Downloads
Verwandte Produkte
Fischer Langschaftdübel SXRL
Verzinkter Langschaftdübel für die Befestigung der SPIDI max Wandstützen, ergänzt durch das Bitumen-Korrosionsschutzspray FTC-CP für Schraubenköpfe.
Fischer Bolzenanker FBZ
Bolzenanker aus Edelstahl A4 in vier Ausführungen für die Befestigung der SPIDI Unterkonstruktion am Baukörper.
Passend dazu aus dem Wissen
Wo das zum Einsatz kommt
Häufige Fragen: SPIDI Wandhalter
Was ist eine vorgehängte hinterlüftete Fassade (VHF)?
Bei einer VHF wird die Fassadenbekleidung mit einer Unterkonstruktion vor der gedämmten Aussenwand montiert, sodass zwischen Dämmung und Bekleidung ein Luftraum bleibt. Diese Bauweise trennt Witterungsschutz und Wärmedämmung konstruktiv — langlebig, feuchtesicher und gestalterisch frei.
Worin unterscheiden sich SPIDI max ALU, ALZN und A2/A4?
Die drei Linien unterscheiden sich im Material: ALU (Aluminium) ist leicht und korrosionsbeständig, ALZN (aluzinkbeschichteter Stahl) besonders wirtschaftlich bei hohen Lasten, A2/A4 (Edelstahl) die Wahl für höchste Korrosionsanforderungen. Die Geometrie und Montage sind bei allen gleich.
Welche Länge muss die SPIDI max Wandstütze haben?
Die Länge richtet sich nach dem Wandabstand: Mit Längen von 40 bis 900 mm sind Wandabstände bis etwa 900 mm und hohe Dämmdicken für Niedrigenergiehäuser realisierbar. Standard-Längen reichen von 40 bis 300 mm, Spezial-Längen von 330 bis 900 mm. Zu beachten: Die Edelstahl-Ausführung A2/A4 ist in Längen von 40 bis 600 mm erhältlich.
Wie werden die Wandstützen in Lochstein-Untergründen befestigt?
Für Untergründe, in denen mechanische Anker an ihre Grenzen stossen – zum Beispiel Lochstein –, gibt es die Fischer chemische Befestigung aus Klebemörtel FIS V Plus 825 S, Ankerhülse FIS H und Gewindestange FIS A aus Edelstahl A4. Die Ankerhülse verhindert, dass der Mörtel in den Hohlkammern des Steins verlorengeht. Die Bemessung erfolgt gemäss statischer Berechnung des Projekts.
Mit welchen Befestigern ist die SPIDI versa Agraffe kompatibel?
Die Agraffe KFSM 50.1 ist mit den gängigsten Befestigern kompatibel: Keil Hinterschnittanker Tergo, Fischer Hinterschnittanker Zyklon FZP II und Tergo+, SFS Blindbefestiger TUF-S sowie Swisspearl Sigma 8 Pro. Die Bemessungswerte basieren auf EN 1999-1-1 mit einem Teilsicherheitsbeiwert γM1 = 1,1; da dieser je nach nationalem Anhang abweichen kann, ist er projektbezogen zu prüfen.
