Ortganggeländer
Schnell montier- und demontierbare temporäre Absturzsicherung aus verzinktem Stahl für den Ortgang von Holzdächern – zertifiziert nach UNI EN 13374 Klasse A.
Beschreibung
Das Ortganggeländer ist eine temporäre Absturzsicherung aus verzinktem Stahl für den Ortgang von Holzdächern, die sich ohne zusätzliches Werkzeug montieren und demontieren lässt. Mit 1,2 m Brüstungshöhe erfüllt es die Anforderungen der UNI EN 13374 Klasse A und passt sich dem seitlichen Dachüberstand exakt an.
Eigenschaften und Montage

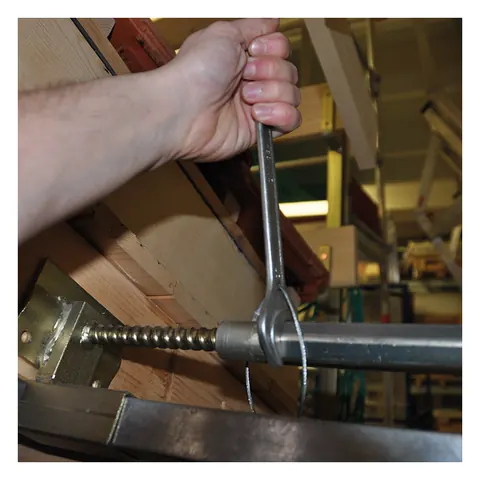

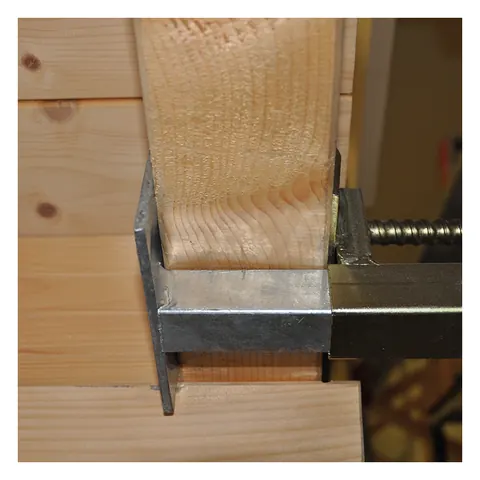

Das Geländer ist ein Komplettsystem: Der benötigte Schraubenschlüssel ist im Lieferumfang enthalten, weiteres Werkzeug ist nicht erforderlich. Die Klemme öffnet bis 20 cm und wird direkt am Balken des Dachstuhls befestigt. Als Unterkonstruktion dient ein Holzdach mit einem Mindestquerschnitt der Balken von 8 x 12 cm; die Brüstungsbretter benötigen einen Mindestquerschnitt von 15 x 3 cm.
Anwendung und Zertifizierung
In Kombination mit dem Dachfang Quick Plus für die Traufseite sichert das Ortganggeländer den gesamten Dachrand eines Holzdachs. Für Lagerung und Transport empfiehlt sich die Blechbox Allzweck 170 aus dem redbau-Sortiment.
Vorteile im Überblick
- Einfach zu montierendes Komplettsystem – Schraubenschlüssel im Lieferumfang
- Perfekt an den seitlichen Dachüberstand anpassbar
- Klemmöffnung von 20 cm
- Vollständig aus verzinktem Stahl gefertigt
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Gewicht | 11,7 kg/Stk. |
| Höhe der Brüstung | 1,2 m |
| Material | verzinkter Stahl |
| Zertifikat | UNI EN 13374 Klasse A |
| Maximaler Abstand der Stützen | 2 m |
| Unterkonstruktion | Holzdach, Mindestquerschnitt der Balken 8 x 12 cm |
| Mindestquerschnitt der Brüstungsbretter | 15 x 3 cm |
| Max. Öffnung der Klemme | 20 cm |
Varianten & Artikelnummern
| Artikel-Nr. | Bezeichnung |
|---|---|
| 03753010 | Ortganggeländer – 11,7 kg/Stk. |
Normen & Zertifikate
- UNI EN 13374 Klasse A
Downloads
Verwandte Produkte
Dachfang Kombi 350
Vielseitige Brüstung aus verzinktem Stahl, die mit zwei Montagevarianten den gesamten Umfang eines geneigten oder flachen Holzdaches sichert – mit Rohrkupplung für Achsabstände bis 3,50 m.
RSS Roof Safety System
Verankerungsfreies Absturzsicherungsgeländer komplett aus Aluminium: Es wird in die Dachrinne eingehängt und an der Fassade abgestützt – ohne Bohrungen, für Dachneigungen bis 60°.
Passend dazu aus dem Wissen
- Wann ist Absturzsicherung in der Schweiz Pflicht?Bei mehr als 2 Metern Absturzhöhe verlangt die Bauarbeitenverordnung (BauAV) wirksame Schutzmassnahmen, bei Dacharbeiten gelten ab 3 Metern Absturzhöhe an der Traufe zusätzliche Regeln.
- Gerüst, Seitenschutz oder Netz – was wann einsetzen?Gerüst, Seitenschutz oder Netz? Das Gerüst schafft einen Arbeitsplatz und sichert die Traufe, der Seitenschutz nach EN 13374 sichert die Absturzkante, das Auffangnetz nach EN 1263-1 fängt Stürze in der Fläche auf.
- Geländer statt Anseilen: Kollektivschutz auf dem FlachdachAuf dem Flachdach hat das Geländer Vorrang vor dem Anseilen: Kollektivschutz wirkt für alle Personen – ohne Schulung und ohne Rettungskonzept.
Wo das zum Einsatz kommt
- DachrandgeländerDie Riwega Swiss GmbH liefert Dachrandgeländer als Kollektivschutz: Geländersysteme nach EN ISO 14122-3 sichern Flachdächer dauerhaft, ohne dass Nutzer persönliche Schutzausrüstung tragen müssen.
- Temporäre Sicherheit auf der BaustelleTemporäre Absturzsicherungen schützen überall dort, wo während der Bauphase keine permanente Sicherung vorhanden ist.
Häufige Fragen: Seitenschutz & Dachfang
Ab welcher Höhe ist auf der Baustelle ein Seitenschutz vorgeschrieben?
Die Bauarbeitenverordnung verlangt bei mehr als 2 Metern Absturzhöhe Massnahmen gegen Absturz; an Dächern ist ab 3 Metern Traufhöhe ein Dachfanggerüst bzw. Fanggerüst erforderlich. Temporärer Seitenschutz nach EN 13374 ist die Standardlösung für Kanten, Öffnungen und flach geneigte Dächer.
Was bedeuten die Klassen A, B und C bei Seitenschutz nach EN 13374?
Die Klassen richten sich nach der Dachneigung: Klasse A für flache Flächen bis 10°, Klasse B bis 30° und Klasse C für steile Flächen von 30° bis 60°, wo der Schutz auch abrutschende Personen aufhalten muss (über 45° mit begrenzter Abrutschhöhe). Die redbau-Systeme decken je nach Konfiguration alle drei Klassen ab.
