SPIDI Beilage Edelstahl
Edelstahl-Beilage für die Befestigung der SPIDI max Wandstützen am Baukörper, lieferbar mit Lochdurchmesser 9 oder 11 mm.
Beschreibung

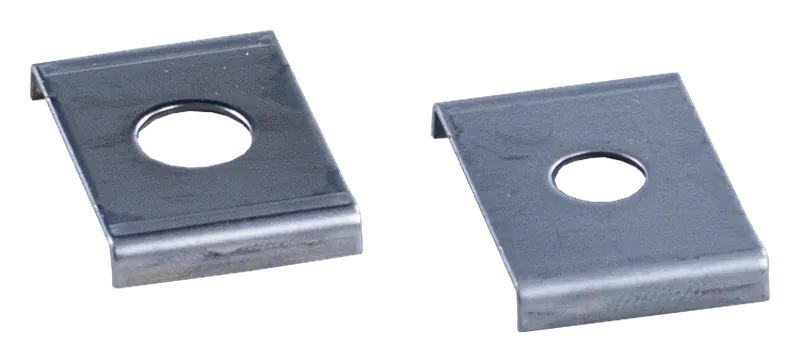

Die SPIDI Beilage Edelstahl ist eine Unterlegplatte für die Befestigung der SPIDI max Wandstützen am Baukörper. Sie misst maximal 36,5 x 25 mm, besteht aus Edelstahl und ist in zwei Ausführungen mit Lochdurchmesser 9 mm oder 11 mm erhältlich.
Anwendung
Zusammen mit zugelassenen Befestigungselementen und dem vormontierten Thermostop gehört die SPIDI max Beilage zur sicheren Verankerung des SPIDI Fassadensystems am Baukörper. Sie wird zwischen Untergrund und Wandstütze eingesetzt und mit Dübeln oder Metallankern gemäss statischer Berechnung befestigt.
Vorteile im Überblick
- Korrosionsbeständiger Edelstahl
- Zwei Lochdurchmesser (9 und 11 mm) für unterschiedliche Befestiger
- Bestandteil der sicheren Befestigung des SPIDI Fassadensystems am Baukörper
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Material | Edelstahl |
| Abmessung | max. 36,5 x 25 mm |
| Lochdurchmesser | 9 mm oder 11 mm |
Varianten & Abmessungen
| Bezeichnung |
|---|
| SPIDI Beilage max. 36,5 x 25 – Edelstahl, Lochdurchmesser 9 mm, Verp. 100 Stk. |
| SPIDI Beilage max. 36,5 x 25 – Edelstahl, Lochdurchmesser 11 mm, Verp. 100 Stk. |
Downloads
Verwandte Produkte
SPIDI max ALZN
Wandstütze aus Stahl mit ALZN-Beschichtung und schwarzer KTL-Lackierung für das SPIDI Fassadensystem: als Fest- und Gleitpunkt einsetzbar, mit vormontiertem 6-mm-Thermostop, in Längen von 40 bis 900 mm.
Fischer Bolzenanker FBZ
Bolzenanker aus Edelstahl A4 in vier Ausführungen für die Befestigung der SPIDI Unterkonstruktion am Baukörper.
Fischer Langschaftdübel SXRL
Verzinkter Langschaftdübel für die Befestigung der SPIDI max Wandstützen, ergänzt durch das Bitumen-Korrosionsschutzspray FTC-CP für Schraubenköpfe.
Passend dazu aus dem Wissen
Wo das zum Einsatz kommt
Häufige Fragen: SPIDI Wandhalter
Was ist eine vorgehängte hinterlüftete Fassade (VHF)?
Bei einer VHF wird die Fassadenbekleidung mit einer Unterkonstruktion vor der gedämmten Aussenwand montiert, sodass zwischen Dämmung und Bekleidung ein Luftraum bleibt. Diese Bauweise trennt Witterungsschutz und Wärmedämmung konstruktiv — langlebig, feuchtesicher und gestalterisch frei.
Worin unterscheiden sich SPIDI max ALU, ALZN und A2/A4?
Die drei Linien unterscheiden sich im Material: ALU (Aluminium) ist leicht und korrosionsbeständig, ALZN (aluzinkbeschichteter Stahl) besonders wirtschaftlich bei hohen Lasten, A2/A4 (Edelstahl) die Wahl für höchste Korrosionsanforderungen. Die Geometrie und Montage sind bei allen gleich.
Welche Länge muss die SPIDI max Wandstütze haben?
Die Länge richtet sich nach dem Wandabstand: Mit Längen von 40 bis 900 mm sind Wandabstände bis etwa 900 mm und hohe Dämmdicken für Niedrigenergiehäuser realisierbar. Standard-Längen reichen von 40 bis 300 mm, Spezial-Längen von 330 bis 900 mm. Zu beachten: Die Edelstahl-Ausführung A2/A4 ist in Längen von 40 bis 600 mm erhältlich.
Wie werden die Wandstützen in Lochstein-Untergründen befestigt?
Für Untergründe, in denen mechanische Anker an ihre Grenzen stossen – zum Beispiel Lochstein –, gibt es die Fischer chemische Befestigung aus Klebemörtel FIS V Plus 825 S, Ankerhülse FIS H und Gewindestange FIS A aus Edelstahl A4. Die Ankerhülse verhindert, dass der Mörtel in den Hohlkammern des Steins verlorengeht. Die Bemessung erfolgt gemäss statischer Berechnung des Projekts.
Mit welchen Befestigern ist die SPIDI versa Agraffe kompatibel?
Die Agraffe KFSM 50.1 ist mit den gängigsten Befestigern kompatibel: Keil Hinterschnittanker Tergo, Fischer Hinterschnittanker Zyklon FZP II und Tergo+, SFS Blindbefestiger TUF-S sowie Swisspearl Sigma 8 Pro. Die Bemessungswerte basieren auf EN 1999-1-1 mit einem Teilsicherheitsbeiwert γM1 = 1,1; da dieser je nach nationalem Anhang abweichen kann, ist er projektbezogen zu prüfen.
