SafeGuard AP 3
Anschlagpunkt aus Edelstahl für Flach- und Steildächer mit innovativer, neigbarer Fussplatte – montierbar auf Holz oder Beton.
EN 795:2012 – Typ A/C · CEN/TS 16415:2013 – Typ A/C · UNI 11578:2015
Beschreibung

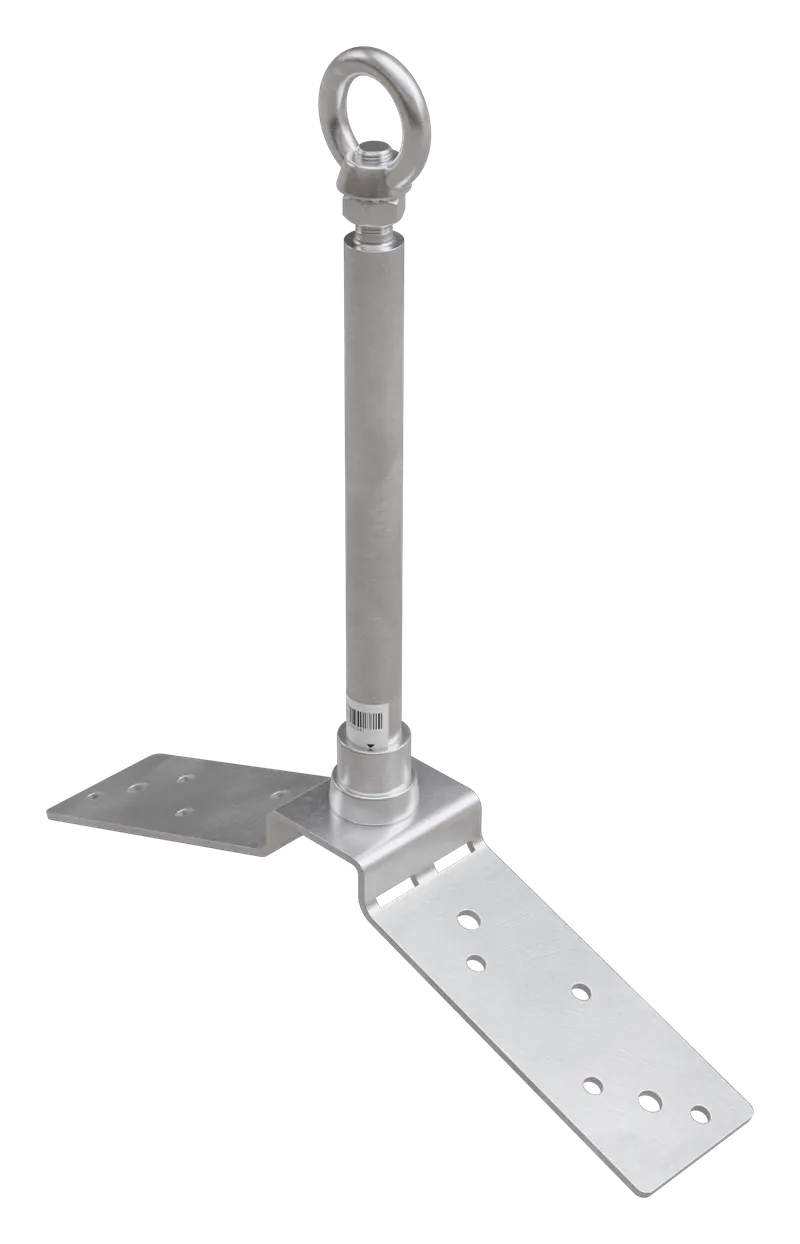

Der SafeGuard AP 3 ist ein Anschlagpunkt aus Edelstahl AISI 304 für Flach- und Steildächer, der auf Holz oder Beton montiert wird und für bis zu vier Personen gleichzeitig zugelassen ist. Seine innovative Fussplatte lässt sich in der Neigung anpassen und macht ihn für ein breites Spektrum von Dachaufbauten einsetzbar.
Eigenschaften und Montage

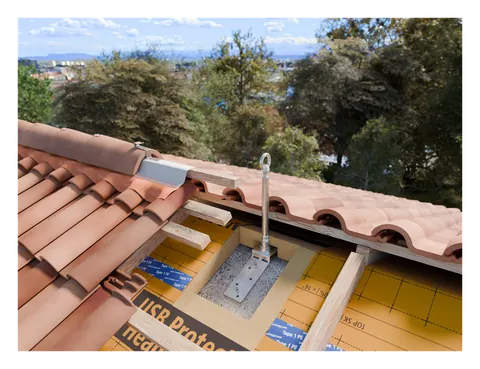

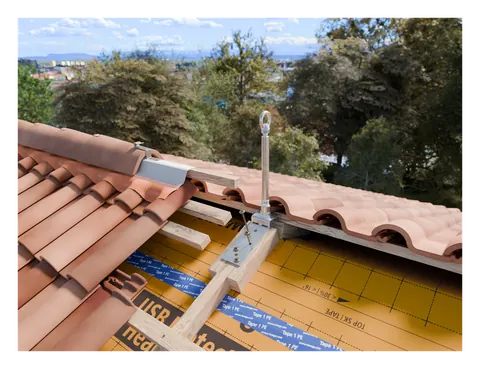

Auf Holz wird der AP 3 mit acht Holzschrauben min. 8 × 120 mm befestigt – auf Schalung ab 20 mm über Sparren min. 80 × 120 mm (Eindringtiefe 95 mm) oder direkt am Sparren min. 100 × 140 mm (Eindringtiefe 115 mm); Konstruktionsholzgüte min. C24. Auf Beton ab Festigkeitsklasse C20/25 kommen vier Bolzenanker M10 oder vier Betonschrauben 10 mm zum Einsatz. Das Befestigungsmaterial ist im Lieferumfang enthalten, die Ringöse nicht. Weitere Bauhöhen sind auf Anfrage erhältlich.
Anwendung und Zertifizierung
Der AP 3 dient als Einzelanschlagpunkt sowie als Zwischen-, Anfangs-, End- oder Eckpunkt im Seilsystem; der maximale Abstand zwischen den Anschlagpunkten beträgt 10 m. Er eignet sich für Flach- und Steildächer.
Vorteile im Überblick
- Schnelle Montage mit inkludiertem Befestigungsmaterial
- Innovative, neigbare Fussplatte
- Hochwertige Verarbeitung
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Material | Edelstahl AISI 304 |
| Unterkonstruktion Holz | Schalung min. 20 mm auf Sparren min. 80 × 120 mm / direkt am Sparren min. 100 × 140 mm (Konstruktionsholzgüte min. C24) |
| Befestigung Holz | 8 Holzschrauben min. 8 × 120 mm, inklusive |
| Min. Eindringtiefe | 95 mm (Schalung und Sparren) / 115 mm (direkt Sparren/Balken) |
| Unterkonstruktion Beton | min. Klasse C20/25, 4 Bolzenanker M10 oder 4 Betonschrauben 10 mm; Eindringtiefe laut Befestigungshersteller (ETA-Zulassung) |
| Grundplatte | 518 × 80 × 4 mm |
| Bauhöhen | 300–600 mm (weitere auf Anfrage) |
| Max. Abstand im Seilsystem | 10 m |
| Prüfintervall | jährlich |
| Unterkonstruktion Massivholzdecke | tragfähige Holzkonstruktion nach DIN 1052 |
| Variante Senkkopf | 8 Holzbauschrauben Edelstahl 8,0 × 120 mm |
| Dachtyp | Flachdach, Steildach |
| Zugelassene Personenzahl | 4 Personen |
| Verwendung | Einzelanschlagpunkt, Zwischenpunkt, Anfangs-, End- und Eckpunkt |
| Nicht im Lieferumfang | Ringöse |
Varianten & Artikelnummern
| Artikel-Nr. | Bezeichnung |
|---|---|
| 03SGR313 | Ø 26 mm, Bauhöhe 300 mm |
| 03SGR314 | Ø 26 mm, Bauhöhe 400 mm |
| 03SGR315 | Ø 26 mm, Bauhöhe 500 mm |
| 03SGR316 | Ø 26 mm, Bauhöhe 600 mm |
Normen & Zertifikate
- EN 795:2012 – Typ A/C
- CEN/TS 16415:2013 – Typ A/C
- UNI 11578:2015
