SafeGuard AP 4 mit Steildachschiene
Anschlagpunkt aus Edelstahl für Flach- und Steildächer, auf Beton montiert oder mit der verzinkten Steildachschiene auf Holzkonstruktionen.
EN 795:2012 – Typ A/C · CEN/TS 16415:2013 – Typ A/C · UNI 11578:2015
Beschreibung

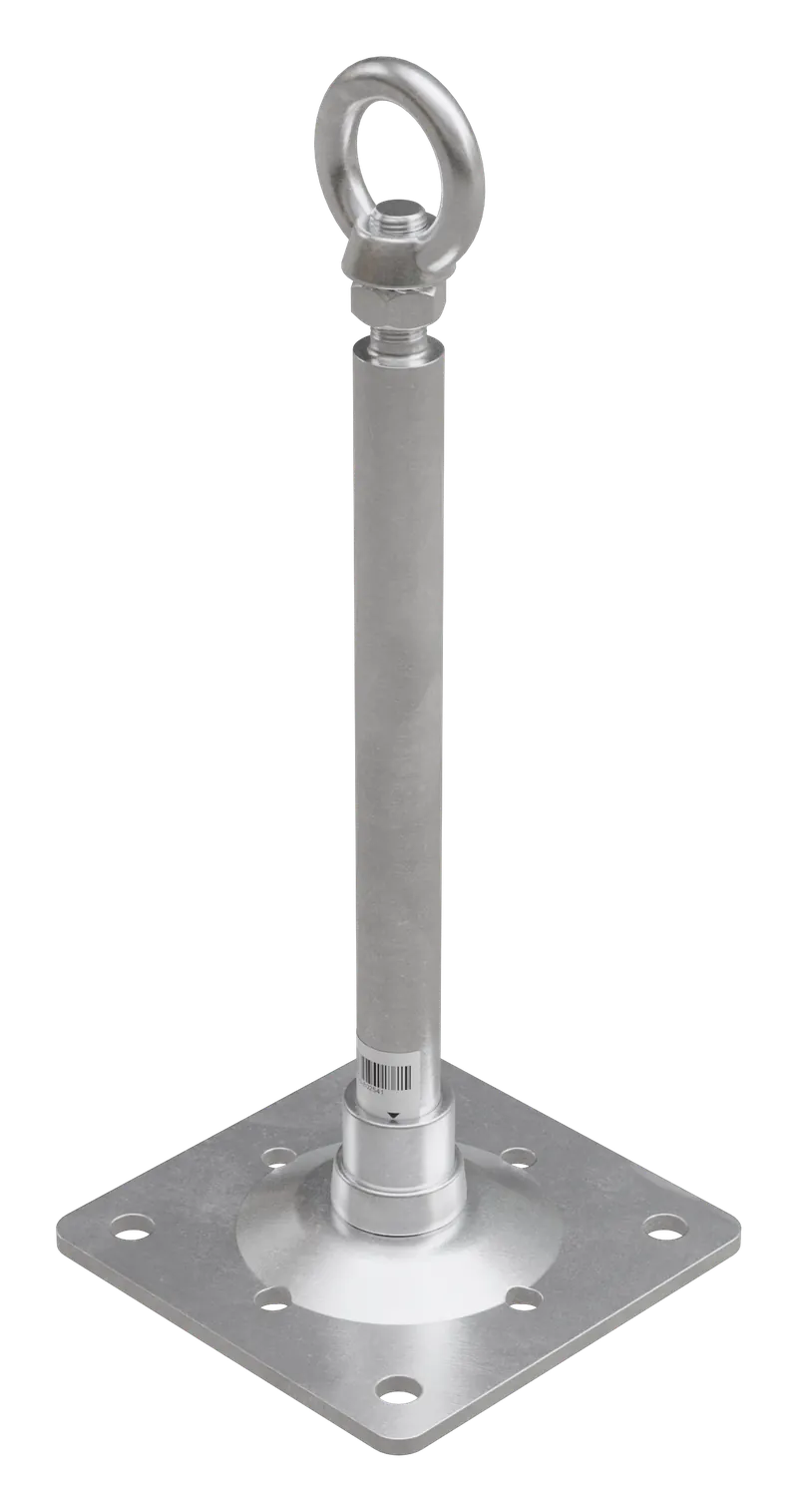

Der SafeGuard AP 4 ist ein Anschlagpunkt aus Edelstahl AISI 304 für Flach- und Steildächer, der auf Beton befestigt oder mit der verzinkten SafeGuard Steildachschiene auf Holz montiert wird. Er ist für bis zu vier Personen gleichzeitig zugelassen und bleibt dank kompakter Grundplatte optisch kaum wahrnehmbar.
Eigenschaften und Montage

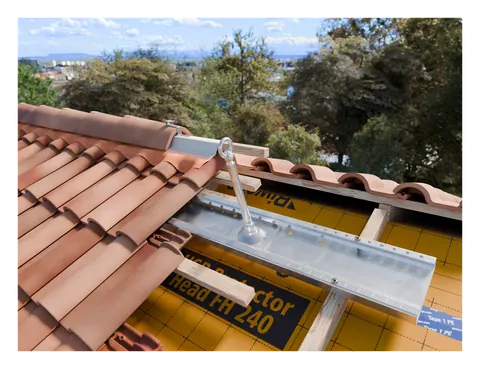

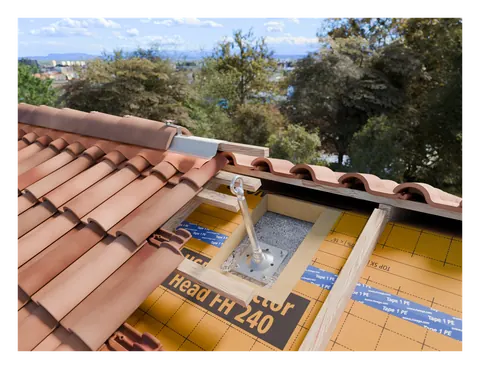

Auf Beton ab Festigkeitsklasse C20/25 (min. 120 mm stark) wird der AP 4 über eine 4-Loch-Befestigung mit Bolzenankern verschraubt. Am Steildach wird zuerst die Steildachschiene (1250 × 200 × 40 mm, verzinkt) mit acht Holzschrauben min. 8 × 220 mm befestigt (Eindringtiefe 85 mm), anschliessend der AP 4 mit vier Schrauben M12 × 35 samt Scheiben aus dem Befestigungsset montiert. Das Befestigungsmaterial ist im Lieferumfang enthalten, die Ringöse nicht.
Anwendung und Zertifizierung
Der AP 4 dient als Einzelanschlagpunkt sowie als Zwischen-, Anfangs-, End- oder Eckpunkt; im Seilsystem beträgt der maximale Abstand zwischen den Anschlagpunkten 10 m. Zudem ist er als Unterkonstruktion für Seilzwischenhalter horizontaler Seilsicherungssysteme nach EN 795:2012 Typ C geeignet.
Vorteile im Überblick
- Einfache Montage
- Optisch kaum wahrnehmbar
- Mit Steildachschiene für die Montage am Steildach
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Material | Edelstahl AISI 304 (Steildachschiene verzinkt) |
| Unterkonstruktion Beton | min. Klasse C20/25 (B25), min. Stärke 120 mm, 4 Bolzenanker |
| Unterkonstruktion Holz | mit Steildachschiene, min. Querschnitt 80 × 100 mm, 8 Holzschrauben min. 8 × 220 mm, min. Eindringtiefe 85 mm |
| Befestigung auf Steildachschiene | 4 Schrauben M12 × 35 mit Scheiben gemäss Befestigungsset |
| Steildachschiene | verzinkt, 1250 × 200 × 40 mm |
| Grundplatte | 160 × 160 mm |
| Bauhöhen | 300–800 mm |
| Max. Abstand im Seilsystem | 10 m |
| Prüfintervall | jährlich |
| Zugelassene Personenzahl | 4 Personen |
| Verwendung | Einzelanschlagpunkt, Zwischen-, Anfangs-, End- und Eckpunkt |
| Nicht im Lieferumfang | Ringöse |
Varianten & Artikelnummern
| Artikel-Nr. | Bezeichnung |
|---|---|
| 03SGR413 | Ø 26 mm, Bauhöhe 300 mm |
| 03SGR414 | Ø 26 mm, Bauhöhe 400 mm |
| 03SGR415 | Ø 26 mm, Bauhöhe 500 mm |
| 03SGR416 | Ø 26 mm, Bauhöhe 600 mm |
| 03SGR417 | Ø 26 mm, Bauhöhe 700 mm |
| 03SGR418 | Ø 26 mm, Bauhöhe 800 mm |
| 03SGR400 | SafeGuard Steildachschiene, inklusive Befestigungsset |
Normen & Zertifikate
- EN 795:2012 – Typ A/C
- CEN/TS 16415:2013 – Typ A/C
- UNI 11578:2015
Downloads
Verwandte Produkte
SafeGuard AP 5
Die schlanke Bauform der AP-5-Baureihe: Stütze Ø 16 mm auf einer Fussplatte von 250 × 210 mm, durchgesteckt mit vier Gewindestangen M10 – für Träger bis 190 mm Breite.
Verlängerungen
Verlängerungen aus Edelstahl AISI 304 zum Aufschrauben auf alle SafeGuard Modelle. Erhältlich in 100 und 200 mm Länge für Rohrdurchmesser 20 und 26 mm.
Passend dazu aus dem Wissen
- Seilsystem oder Einzelanschlagpunkte: Was passt wann?Einzelanschlagpunkte nach EN 795 Typ A eignen sich für punktuelle Arbeiten an wenigen bekannten Stellen.
- Absturzsicherung im Bestand nachrüstenAbsturzsicherungen lassen sich auf fast jedem bestehenden Dach nachrüsten.
- Wie viele Anschlagpunkte braucht ein Dach?Es gibt keine Faustregel pro Quadratmeter: Die Zahl der Anschlagpunkte ergibt sich aus den begangenen Flächen, den Wegen dorthin, dem Abstand zur Absturzkante und der Länge des Verbindungsmittels.
Wo das zum Einsatz kommt
- Absturzsicherung SteildachDie Riwega Swiss GmbH liefert Absturzsicherungen für Steildächer: Sicherheitsdachhaken nach EN 795:2012 Typ A, Anschlagpunkte nach EN 795:2012 und Leitersicherungen für den sicheren Dachzustieg.
- Absturzsicherung FlachdachDie Riwega Swiss GmbH bietet Absturzsicherungen für Flachdächer: Einzelanschlagpunkte – in der Schweiz auch Sekuranten genannt – und horizontale Seilsysteme nach EN 795:2012, auf Wunsch auch für die gleichzeitige Nutzung durch mehrere Personen gemäss CEN/TS 16415.
- Absturzsicherung MetalldachDie Riwega Swiss GmbH liefert Absturzsicherungen für Metalldächer aus Trapezblech, Sandwichpaneelen und Stehfalz: Einzelanschlagpunkte nach EN 795:2012 Typ A und Seilsysteme nach Typ C werden direkt an der Blechdeckung befestigt – bei Stehfalzdächern durch Klemmung ohne Durchdringung des Blechs.
Häufige Fragen: Anschlagpunkte
Welche Norm gilt für Anschlagpunkte auf Dächern?
Massgebend ist die EN 795:2012, die Anschlageinrichtungen in die Typen A bis E einteilt. Fest montierte Einzelanschlagpunkte entsprechen Typ A, Seilsysteme Typ C. Für die Nutzung durch mehrere Personen gleichzeitig gilt ergänzend die CEN/TS 16415. In der Schweiz verlangt die Suva zudem eine fachgerechte Planung und Montage.
Wie oft müssen Anschlagpunkte geprüft werden?
Anschlageinrichtungen müssen periodisch durch eine sachkundige Person geprüft werden — in der Regel jährlich, sofern der Hersteller nichts anderes festlegt. Bei einigen Riwega-Produkten mit Auflastsystem gilt ein Prüfintervall von fünf Jahren. Das jeweilige Intervall finden Sie in den technischen Daten des Produkts.
Welcher Anschlagpunkt passt zu welchem Untergrund?
Entscheidend ist die tragende Unterkonstruktion: Für Beton eignen sich z.B. SafeGuard AP 2 oder AP 3, für Holz AP 7 und AP 8, für Trapez- und Falzblech SafeGuard Trapez und Falz. Wo keine Durchdringung der Dachhaut möglich ist, sichern auflastgehaltene Systeme wie SafeGuard Green oder Ballast — ganz ohne Verankerung.
