SafeGuard AP 7
Anschlagpunkt aus Edelstahl für Flach- und Steildächer zur Befestigung auf Holz, mit von 0 bis 50 Grad biegbarer Fussplatte für geneigte Flächen.
EN 795:2012 – Typ A/C · CEN/TS 16415:2013 – Typ A/C · UNI 11578:2015
Beschreibung

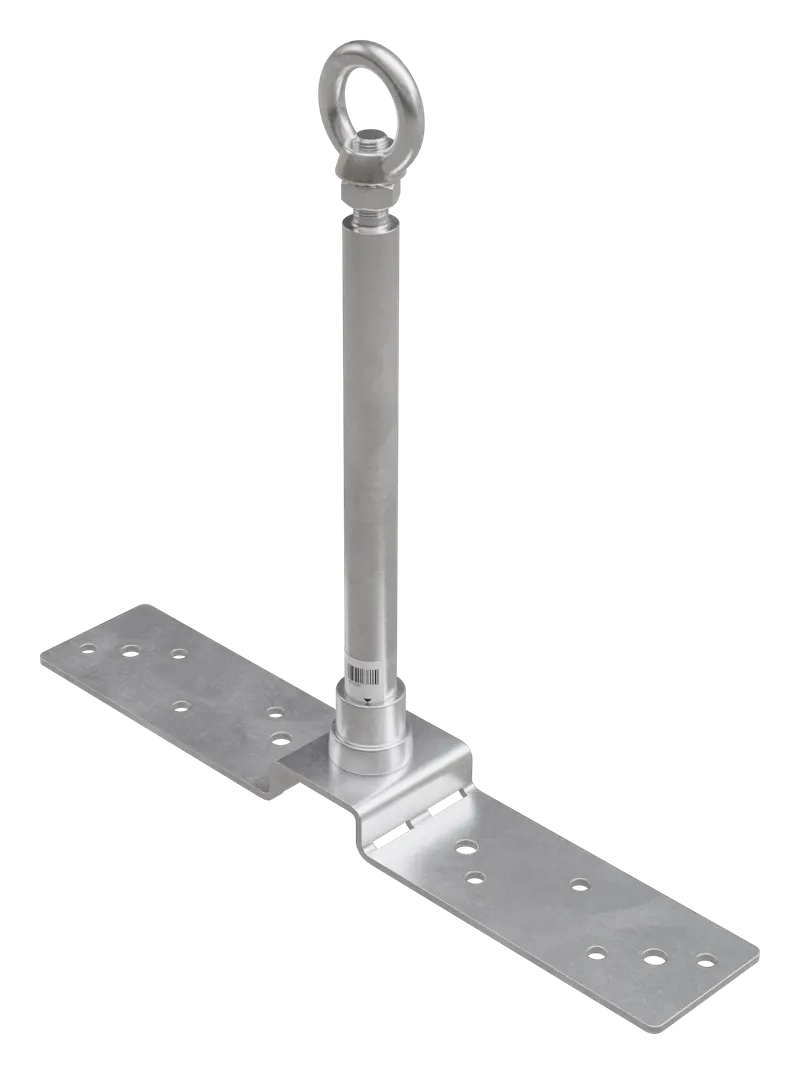

Der SafeGuard AP 7 ist ein Anschlagpunkt aus Edelstahl AISI 304 für Flach- und Steildächer, der mit acht Holzschrauben direkt auf Sparren oder tragfähigen Holzkonstruktionen befestigt wird und für bis zu vier Personen gleichzeitig zugelassen ist. Die Fussplatte lässt sich von 0 bis 50 Grad biegen und passt sich damit der Dachneigung an.
Eigenschaften und Montage

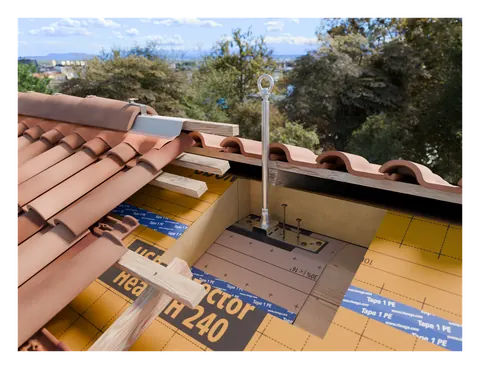

Die Befestigung erfolgt über eine 8-Loch-Befestigung mit Holzschrauben min. 8 × 120 mm (Senkkopf oder Tellerkopf, Konstruktionsholzgüte min. C24); das Befestigungsmaterial ist im Lieferumfang enthalten. Gemäss der bisherigen Produktdokumentation ist zudem eine 4-Loch-Befestigung auf Beton ab Festigkeitsklasse C20/25 mit Bolzenankern oder Betonschrauben möglich. Weitere Bauhöhen ab 100 mm sind auf Anfrage erhältlich; die Ringöse ist nicht im Lieferumfang enthalten.
Anwendung und Zertifizierung
Der AP 7 ist als Einzelanschlagpunkt sowie als Zwischen-, Anfangs-, End- oder Eckpunkt im Seilsystem einsetzbar. Er eignet sich für Flach- und Steildächer und bleibt dank des schlichten Designs optisch unauffällig.
Vorteile im Überblick
- Schnelle Montage mit inkludiertem Befestigungsmaterial
- Fussplatte biegbar von 0–50°
- Modernes und schlichtes Design
- Als Einzelanschlagpunkt und im Seilsystem verwendbar
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Material | Edelstahl AISI 304 |
| Zugelassene Personenzahl | 4 Personen |
| Unterkonstruktion | Holz: mit Schalung min. Querschnitt 80 × 120 mm, ohne Schalung min. Querschnitt 100 × 140 mm |
| Befestigung | 8 Holzschrauben min. 8 × 120 mm, inklusive |
| Min. Eindringtiefe | mit Schalung 95 mm, ohne Schalung 115 mm |
| Grundplatte | 441 × 80 mm |
| Bauhöhen | 300–600 mm (weitere auf Anfrage) |
| Max. Abstand im Seilsystem | 10 m |
| Prüfintervall | jährlich |
| Unterkonstruktion Beton | min. C20/25 nach DIN EN 206-1 |
| Unterkonstruktion Massivholzdecke | tragfähige Holzkonstruktion nach DIN 1052 |
| Variante Tellerkopf | 8 Holzbauschrauben verzinkt oder Edelstahl, min. 8,0 × 120 mm |
| Dachtyp | Flachdach, Steildach |
| Verwendung | Einzelanschlagpunkt, Zwischenpunkt, Anfangs-, End- und Eckpunkt |
| Nicht im Lieferumfang | Ringöse |
Varianten & Artikelnummern
| Artikel-Nr. | Bezeichnung |
|---|---|
| 03SGF713 | Ø 26 mm, Bauhöhe 300 mm |
| 03SGF714 | Ø 26 mm, Bauhöhe 400 mm |
| 03SGF715 | Ø 26 mm, Bauhöhe 500 mm |
| 03SGF716 | Ø 26 mm, Bauhöhe 600 mm |
Normen & Zertifikate
- EN 795:2012 – Typ A/C
- CEN/TS 16415:2013 – Typ A/C
- UNI 11578:2015
