SafeGuard AP 5
Die schlanke Bauform der AP-5-Baureihe: Stütze Ø 16 mm auf einer Fussplatte von 250 × 210 mm, durchgesteckt mit vier Gewindestangen M10 – für Träger bis 190 mm Breite.
EN 795:2012 – Typ A/C · CEN/TS 16415:2013 – Typ A/C · UNI 11578:2015
Beschreibung

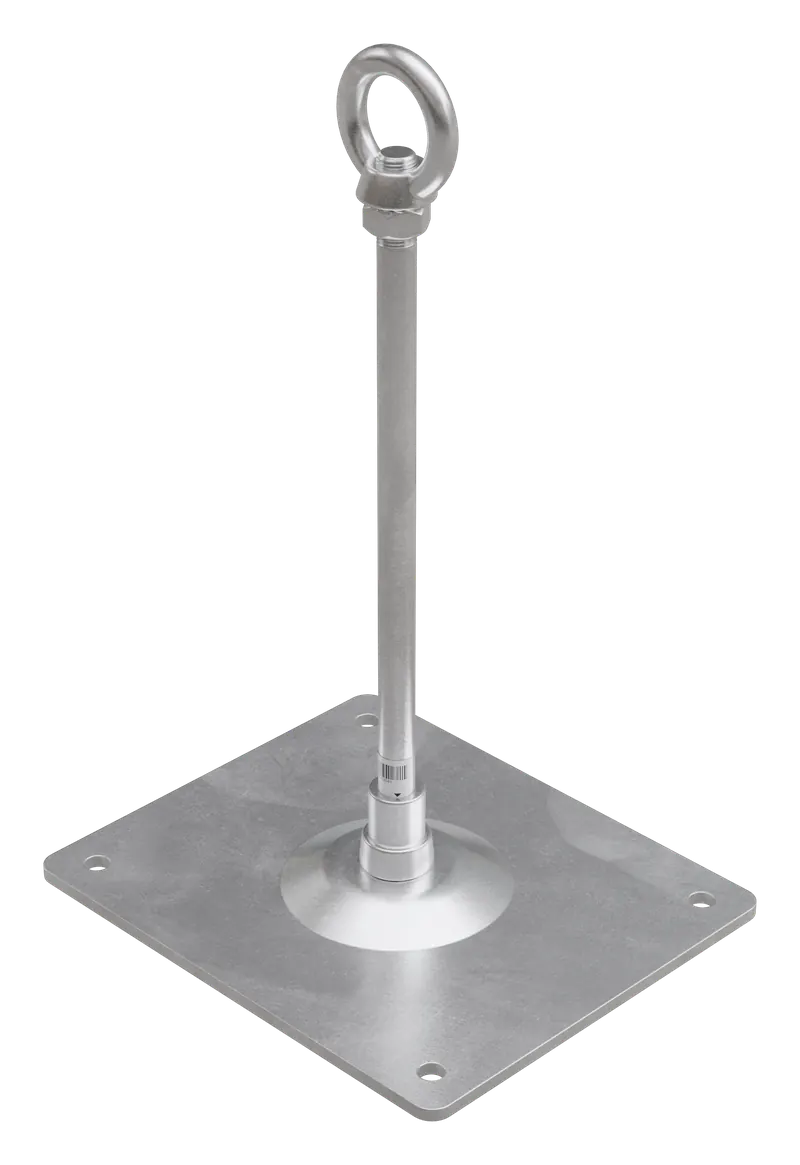

Der SafeGuard AP 5 ist die schlanke Bauform der AP-5-Baureihe: eine Stütze mit Ø 16 mm auf einer Fussplatte von 250 × 210 mm, gefertigt aus Edelstahl AISI 304 und für bis zu vier Personen gleichzeitig zugelassen.
Wann diese Bauform
Die Fussplatte des AP 5 deckt Trägerbreiten bis 190 mm ab und trägt auf der Dachfläche deutlich weniger auf als die 370 × 370 mm grosse Platte des AP 5 Plus. Damit ist der AP 5 die Wahl für schmale Träger und Sparren sowie für Stellen, an denen der Anschlagpunkt optisch zurücktreten soll. Im Seilsystem übernimmt er die Rolle des Einzelanschlagpunkts und des Zwischenpunkts; wo ein Anfangs-, End- oder Eckpunkt zu verankern ist, kommt der AP 5 Plus zum Einsatz.
Montage und Zubehör

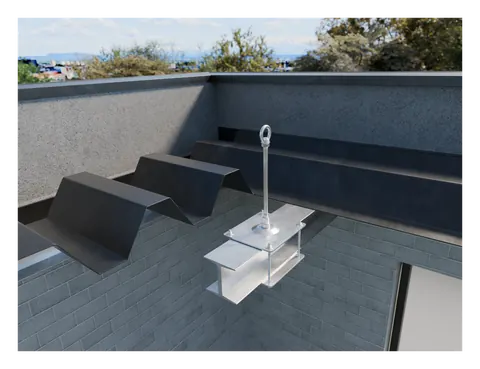

Montiert wird durchgesteckt durch Holz, Beton oder Stahl: Vier Gewindestangen A2 M10 mit 16 U-Scheiben und 16 Muttern liegen bei, die Länge der Befestigung lässt sich an den Dachaufbau anpassen. Auf der Gegenseite verteilt die Konterplatte AP 5 (250 × 210 mm, mit komplettem Befestigungsset) die Last; für Trapeztragschalen steht ein eigener Befestiger bereit. Die Bauhöhen reichen von 300 bis 700 mm, weitere sind auf Anfrage erhältlich, die Ringöse gehört nicht zum Lieferumfang. Der maximale Abstand zwischen den Anschlagpunkten beträgt 15 m, geprüft wird jährlich. Der AP 5 eignet sich zudem als Unterkonstruktion für Seilzwischenhalter horizontaler Seilsicherungssysteme nach EN 795:2012 Typ C.
Vorteile im Überblick
- Schlanke Fussplatte 250 × 210 mm für Trägerbreiten bis 190 mm
- Stütze Ø 16 mm – tritt auf der Dachfläche zurück
- Durchsteckmontage auf Holz, Beton und Stahl, Gewindestangen M10 inklusive
- Länge der Befestigung an den Dachaufbau anpassbar
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Material | Edelstahl AISI 304 |
| Zugelassene Personenzahl | 4 Personen |
| Stütze | Ø 16 mm |
| Fussplatte | 250 × 210 mm, für max. Trägerquerschnitt Breite 190 mm × Höhe 450 mm |
| Unterkonstruktion | Holz, Beton, Stahl (Durchsteckmontage) |
| Befestigung | 4 Gewindestangen A2 M10, 16 U-Scheiben A2, 16 Muttern A2 M10, inklusive |
| Konterplatte | 250 × 210 mm, inklusive Befestigungsset |
| Bauhöhen | 300–700 mm (weitere auf Anfrage) |
| Funktion im Seilsystem | Einzelanschlagpunkt, Zwischenpunkt |
| Max. Abstand im Seilsystem | 15 m |
| Prüfintervall | jährlich |
| Lieferumfang | Ringöse nicht inklusive |
| Befestigung Massivholzdecke | 4 Holzbauschrauben 8,0 × 100 mm (Massivholzdecke nach DIN 1052, Konstruktionsholz mind. C24 oder vergleichbar) |
Varianten & Artikelnummern
| Artikel-Nr. | Bezeichnung |
|---|---|
| 03SGM503 | AP 5, Ø 16 mm, Bauhöhe 300 mm |
| 03SGM504 | AP 5, Ø 16 mm, Bauhöhe 400 mm |
| 03SGM505 | AP 5, Ø 16 mm, Bauhöhe 500 mm |
| 03SGM506 | AP 5, Ø 16 mm, Bauhöhe 600 mm |
| 03SGM507 | AP 5, Ø 16 mm, Bauhöhe 700 mm |
| 03SGM500 | Konterplatte AP 5, inklusive Befestigungsset |
| 03SGM503BEF | Befestiger Trapeztragschale (AP 5) |
Normen & Zertifikate
- EN 795:2012 – Typ A/C
- CEN/TS 16415:2013 – Typ A/C
- UNI 11578:2015
