SafeGuard AP 8

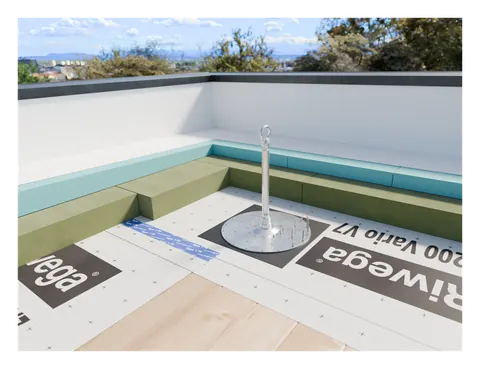

Anschlagpunkt aus Edelstahl für Flachdächer zur Befestigung auf Holzwerkstoffplatten wie OSB, Rauhschalung oder Mehrschichtplatten – mit grossflächiger Fussplatte zum sauberen Einbitumieren.
EN 795:2012 – Typ A/C · CEN/TS 16415:2013 – Typ A/C · UNI 11578:2015
Beschreibung
Der SafeGuard AP 8 ist ein Anschlagpunkt aus Edelstahl AISI 304 für Dächer mit Holzwerkstoffplatten: Er wird ohne Sparrenbezug direkt auf OSB-Platten (ab 18 mm), Rauhschalung (ab 22 mm) oder Mehrschichtplatten (ab 22 mm) verschraubt und ist für bis zu vier Personen gleichzeitig zugelassen.
Eigenschaften und Montage

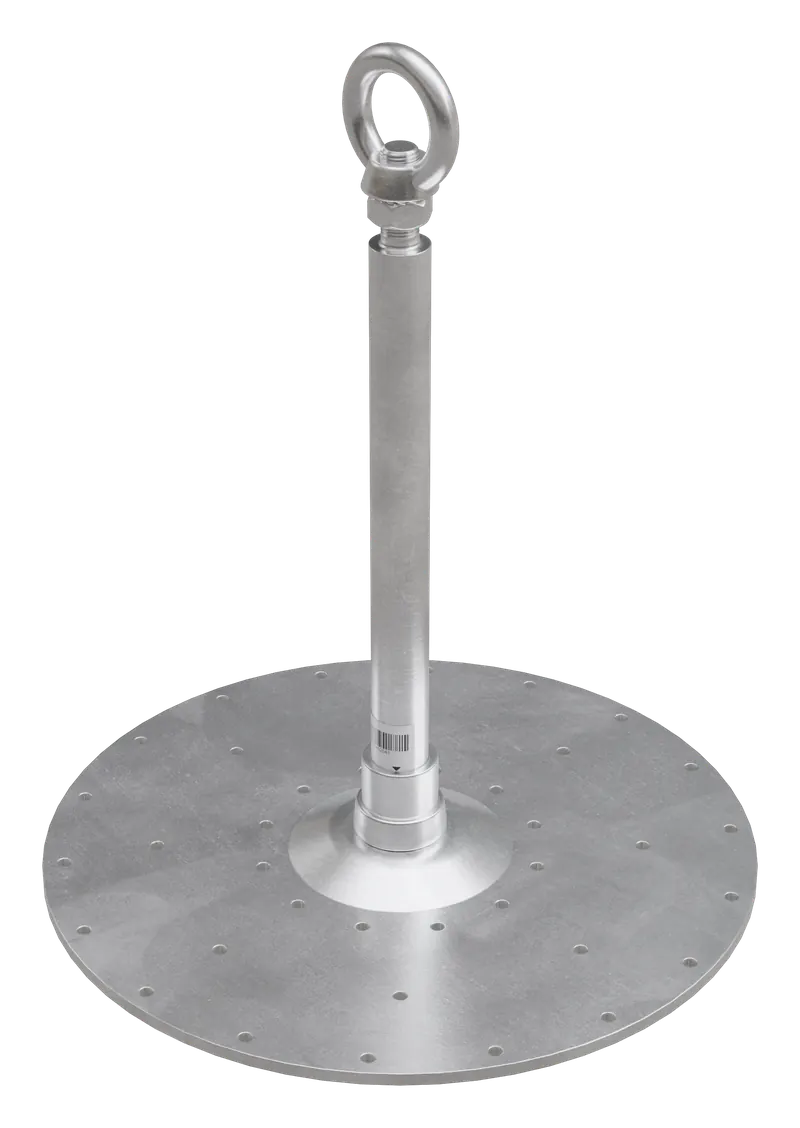

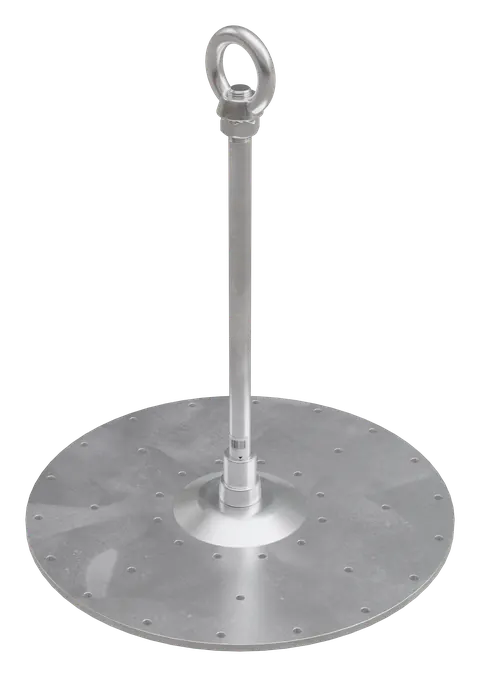

Die runde Grundplatte wird mit 38 Bohrschrauben (38 mm oder 60 mm Länge) befestigt; das Befestigungsmaterial liegt bei. Die grossflächige Fussplatte lässt sich sauber einbitumieren und erleichtert so die Abdichtung. Erhältlich ist der AP 8 mit Stützendurchmesser 16 mm oder 22 mm in Bauhöhen von 300 bis 700 mm. Die Ringöse ist nicht im Lieferumfang enthalten.
Anwendung und Zertifizierung
Der AP 8 dient als Einzelanschlagpunkt sowie als Zwischen-, Anfangs-, End- oder Eckpunkt im Seilsystem und eignet sich für Flachdächer. Der maximale Abstand zwischen den Anschlagpunkten beträgt 15 m, vor und nach Eckpunkten 10 m.
Vorteile im Überblick
- Bitumierungsvorteil durch grossflächige Fussplatte
- Schnelle Handhabung ohne Sparrenbezug
- Als Einzelanschlagpunkt und im Seilsystem verwendbar
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Material | Edelstahl AISI 304 |
| Zugelassene Personenzahl | 4 Personen |
| Unterkonstruktion | OSB min. 18 mm / Rauhschalung min. 22 mm / Mehrschichtplatte min. 22 mm |
| Befestigung | 38 Bohrschrauben 38 mm oder 60 mm, inklusive |
| Grundplatte | Ø 330 mm |
| Bauhöhen | 300–700 mm |
| Max. Abstand im Seilsystem | 15 m (vor und nach Eckpunkt 10 m) |
| Prüfintervall | jährlich |
| Dachtyp | Flachdach |
| Verwendung | Ø 22 mm: Einzelanschlagpunkt, Zwischenpunkt, Anfangs-, End- und Eckpunkt · Ø 16 mm: Einzelanschlagpunkt, Zwischenpunkt |
| Nicht im Lieferumfang | Ringöse |
Varianten & Artikelnummern
| Artikel-Nr. | Bezeichnung |
|---|---|
| 03SGF803 | Ø 16 mm, Bauhöhe 300 mm |
| 03SGF804 | Ø 16 mm, Bauhöhe 400 mm |
| 03SGF805 | Ø 16 mm, Bauhöhe 500 mm |
| 03SGF806 | Ø 16 mm, Bauhöhe 600 mm |
| 03SGF807 | Ø 16 mm, Bauhöhe 700 mm |
| 03SGF813 | Ø 22 mm, Bauhöhe 300 mm |
| 03SGF814 | Ø 22 mm, Bauhöhe 400 mm |
| 03SGF815 | Ø 22 mm, Bauhöhe 500 mm |
| 03SGF816 | Ø 22 mm, Bauhöhe 600 mm |
| 03SGF817 | Ø 22 mm, Bauhöhe 700 mm |
Normen & Zertifikate
- EN 795:2012 – Typ A/C
- CEN/TS 16415:2013 – Typ A/C
- UNI 11578:2015
