SafeGuard AP 2
Anschlagpunkt aus Edelstahl für das Flachdach mit Betonuntergrund, als Einzelanschlagpunkt und im Seilsystem für bis zu vier Personen einsetzbar. Erhältlich mit Stützendurchmesser 16 oder 26 mm.
EN 795:2012 – Typ A/C · CEN/TS 16415:2013 – Typ A/C · UNI 11578:2015
Beschreibung

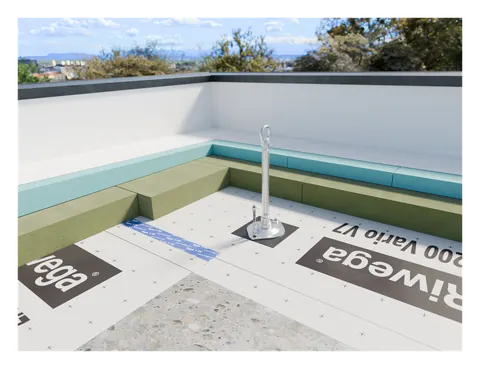

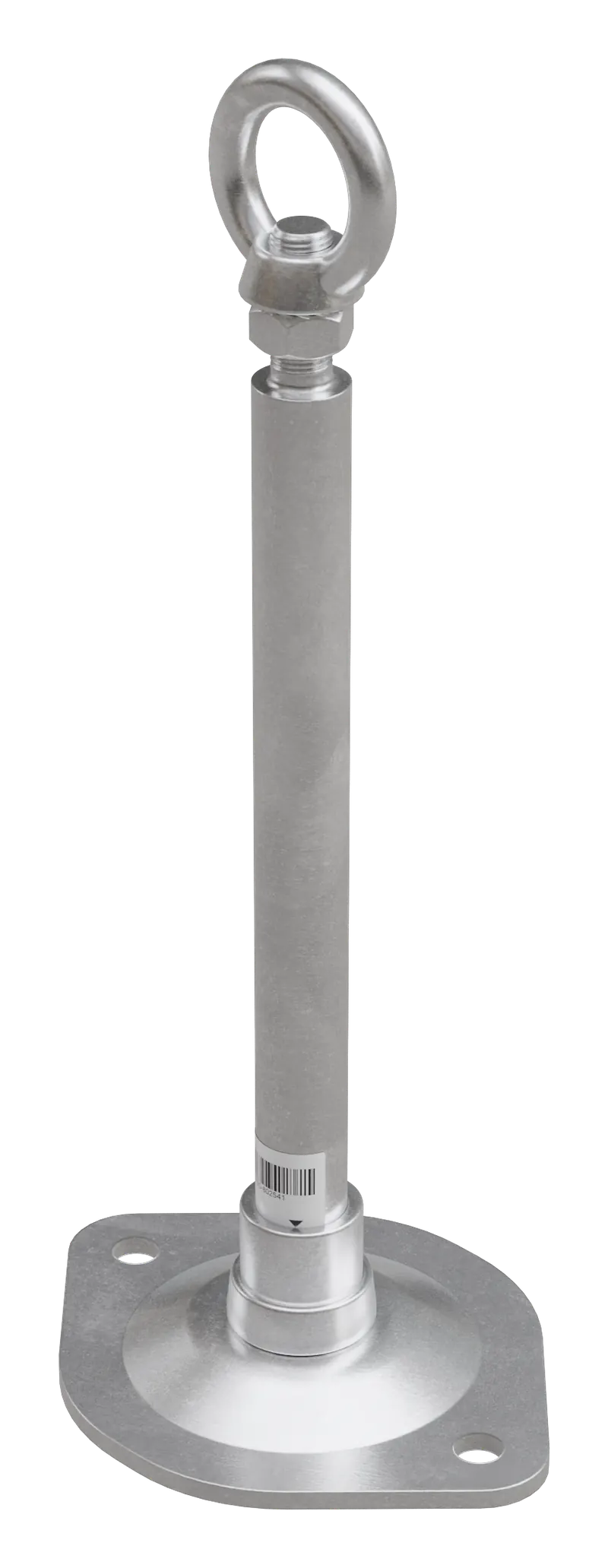

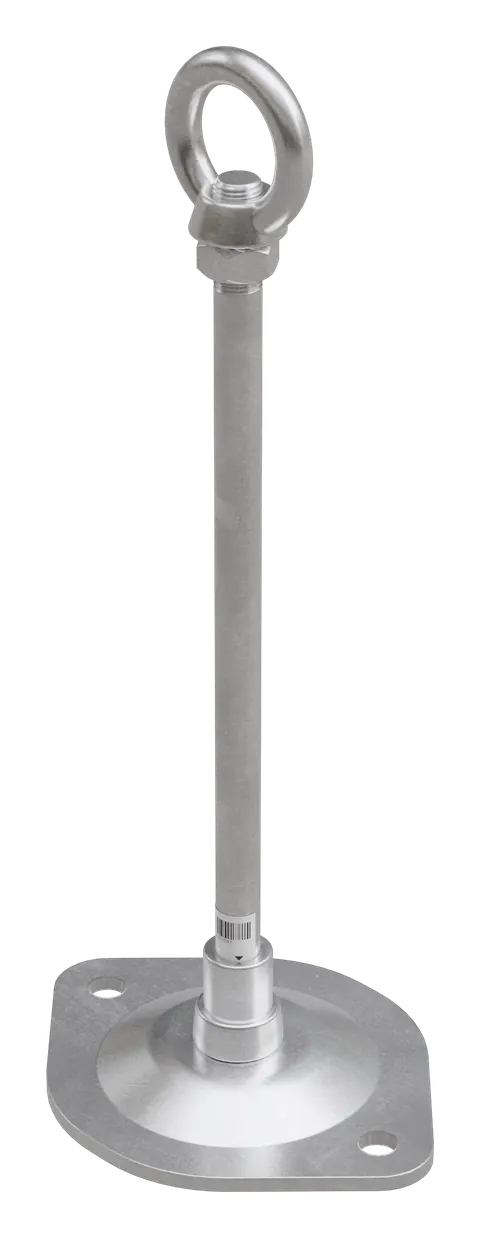

Der SafeGuard AP 2 ist ein Anschlagpunkt aus Edelstahl AISI 304 für Flachdächer mit Betonuntergrund, zugelassen für bis zu vier Personen gleichzeitig – als Einzelanschlagpunkt und als Bestandteil eines Seilsystems. Er wird in zwei Ausführungen mit 16 mm oder 26 mm Stützendurchmesser und Bauhöhen von 300 bis 700 mm angeboten.
Eigenschaften und Montage
Die Variante Ø 26 mm wird mit zwei Bolzenankern M12 oder Betonschrauben auf Beton ab Festigkeitsklasse C20/25 befestigt. Die Variante Ø 16 mm nutzt eine 2-Loch-Befestigung mit Bolzenankern M10 auf Beton; zusätzlich lässt sie sich mit vier Holzbauschrauben 8,0 × 100 mm auf Massivholzdecken und tragfähigen Holzkonstruktionen nach DIN 1052 montieren. Das Befestigungsmaterial ist im Lieferumfang enthalten, die Ringöse nicht. Auf Anfrage sind weitere Bauhöhen erhältlich: 150 bis 800 mm (Ø 16 mm) und 100 bis 800 mm (Ø 26 mm).
Anwendung und Zertifizierung
Der AP 2 dient als Einzelanschlagpunkt, Zwischenpunkt sowie Anfangs-, End- oder Eckpunkt in Seilsystemen mit Spannweiten bis 15 m. Die ergonomische Fussplatte erleichtert die Montage, das schlichte Design fügt sich unauffällig in die Dachfläche ein.
Vorteile im Überblick
- Schnelle Befestigung mit inkludiertem Montagematerial
- Ergonomische Fussplatte
- Planung mit Spannweiten bis 15 m
- Modernes und schlichtes Design
- Als Einzelanschlagpunkt und im Seilsystem verwendbar
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Material | Edelstahl AISI 304 |
| Unterkonstruktion | Ø 16 mm: Beton, min. Bauteildicke 120 mm; Massivholz, min. Bauteildicke 100 mm · Ø 26 mm: Stahlbeton mind. C20/25, min. Bauteildicke 140 mm |
| Befestigung Ø 26 mm | 2 Stk. Betonschrauben oder 2 Stk. Bolzenanker 12 mm (Bauteildicke bei Betonschrauben laut Dübelhersteller) |
| Befestigung Ø 16 mm | Beton: 2 Stk. Betonschrauben oder 2 Stk. Bolzenanker · Massivholz: 4 Stk. Holzbauschrauben |
| Grundplatte | 180 × 140 mm (Ø 26 mm) / 160 × 130 mm (Ø 16 mm) |
| Bauhöhen | 300–700 mm (weitere auf Anfrage) |
| Max. Abstand im Seilsystem | 15 m |
| Prüfintervall | jährlich |
| Zugelassene Personenzahl | 4 Personen |
| Dachtyp | Ø 16 mm: Flachdächer · Ø 26 mm: Flachdächer und Steildächer |
| Verwendung | Ø 26 mm: Einzelanschlagpunkt, Zwischen-, Anfangs-, End- und Eckpunkt · Ø 16 mm: Einzelanschlagpunkt, Zwischenpunkt |
| Nicht im Lieferumfang | Ringöse |
Varianten & Artikelnummern
| Artikel-Nr. | Bezeichnung |
|---|---|
| 03SGF203 | Ø 16 mm, Bauhöhe 300 mm |
| 03SGF204 | Ø 16 mm, Bauhöhe 400 mm |
| 03SGF205 | Ø 16 mm, Bauhöhe 500 mm |
| 03SGF206 | Ø 16 mm, Bauhöhe 600 mm |
| 03SGF207 | Ø 16 mm, Bauhöhe 700 mm |
| 03SGF213 | Ø 26 mm, Bauhöhe 300 mm |
| 03SGF214 | Ø 26 mm, Bauhöhe 400 mm |
| 03SGF215 | Ø 26 mm, Bauhöhe 500 mm |
| 03SGF216 | Ø 26 mm, Bauhöhe 600 mm |
| 03SGF217 | Ø 26 mm, Bauhöhe 700 mm |
Normen & Zertifikate
- EN 795:2012 – Typ A/C
- CEN/TS 16415:2013 – Typ A/C
- UNI 11578:2015
