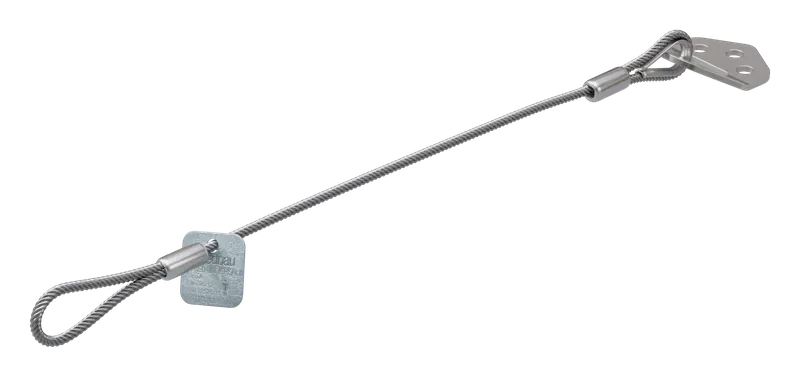

SafeGuard C-RED Universal I
Mobiler Dachhaken aus Edelstahl mit einem Seilstrang und einer Anschlagschlaufe – der Einzelanschlagpunkt fürs Steildach auf Holz oder Beton.
Beschreibung
Der SafeGuard C-RED Universal I ist die einsträngige Ausführung des mobilen Dachhakens aus Edelstahl: Ein Befestigungsblech wird auf Sparren, Balken oder Beton geschraubt, davon führt ein Drahtseil mit einer Anschlagschlaufe unter der Deckung hindurch an die Dachoberfläche. Die Baulänge beträgt 720 mm, das Gewicht 0,6 kg – damit ist er die leichteste Ausführung der Baureihe.
Wann Sie den Universal I wählen
Der Universal I ist die richtige Wahl, wenn an der Arbeitsstelle eine einzelne Anschlagschlaufe genügt – etwa für Kontrollgänge, Kaminarbeiten oder das Sichern beim Ein- und Ausstieg. Er kommt mit wenig Material aus und bleibt an der Deckung unauffällig. Werden an derselben Befestigungsstelle zwei Schlaufen gebraucht, ist der Universal II vorzuziehen.
Eigenschaften und Montage

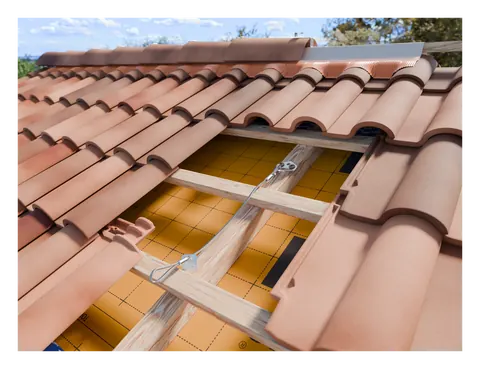

Auf Holzbalken mit Mindestquerschnitt 100 × 120 mm wird der Dachhaken mit zwei Holzschrauben 10 × 120 mm befestigt, auf Beton (min. Querschnitt 120 × 250 mm, min. Stärke 140 mm) mit einem Bolzenanker M12. Das Befestigungsmaterial ist nicht im Lieferumfang enthalten. Für die Montage wird die Deckung an einer Stelle geöffnet und anschliessend wieder geschlossen.
Anwendung und Zertifizierung
Als Einzelanschlagpunkt wird der Universal I direkt am Arbeitsplatz gesetzt; der Abstand zwischen den Anschlagpunkten beträgt maximal 2 m und ist auf die verwendete PSAgA abzustimmen. Er ist für eine Person zugelassen, nach EN 795:2012 Typ A geprüft und jährlich zu kontrollieren.
Vorteile im Überblick
- Ein Seilstrang mit einer Anschlagschlaufe
- Leichteste Ausführung der Baureihe mit 0,6 kg
- Einfache und schnelle Installation
- Schlichtes, unauffälliges Erscheinungsbild an der Deckung
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Material | Edelstahl AISI 304 / AISI 316 |
| Ausführung | ein Seilstrang mit einer Anschlagschlaufe |
| Unterkonstruktion Beton | min. Querschnitt 120 × 250 mm, min. Klasse C20/30 (B25), min. Stärke 140 mm, 1 Bolzenanker M12 |
| Unterkonstruktion Holz | min. Querschnitt 100 × 120 mm, 2 Holzschrauben 10 × 120 mm |
| Länge | 720 mm |
| Gewicht | 0,6 kg |
| Max. Abstand Anschlagpunkte | 2 m (auf PSAgA abstimmen) |
| Prüfintervall | jährlich |
| Verwendung | Einzelanschlagpunkt |
Varianten & Artikelnummern
| Artikel-Nr. | Bezeichnung |
|---|---|
| 05RED005 | SafeGuard C-RED Universal I |
Normen & Zertifikate
- EN 795:2012 Typ A
- CEN/TS 16415:2013
- UNI 11578:2015
