SafeGuard C-RED Universal II

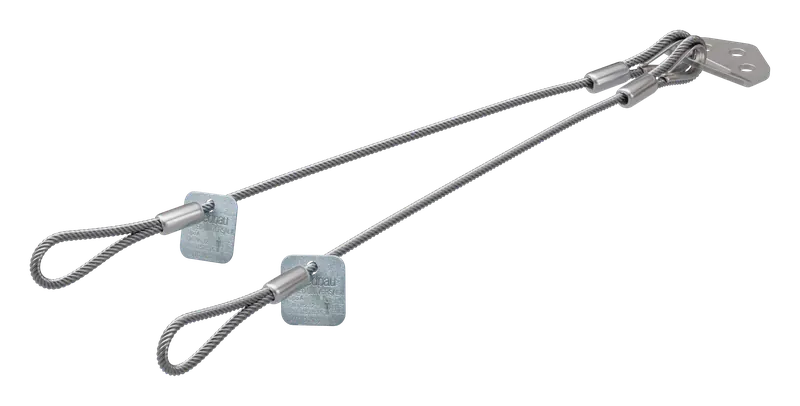

Mobiler Dachhaken aus Edelstahl mit zwei Seilsträngen: Aus einer einzigen Befestigung führen zwei Anschlagschlaufen an die Dachfläche.
Beschreibung

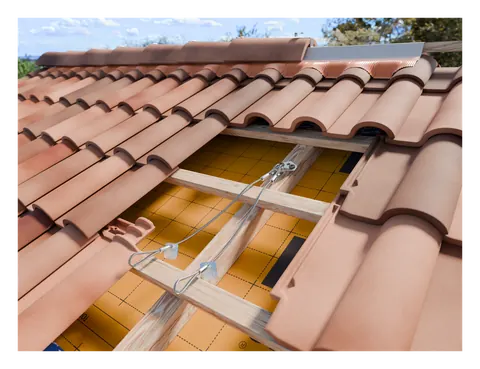

Der SafeGuard C-RED Universal II ist die zweisträngige Ausführung des mobilen Dachhakens aus Edelstahl. Von einem gemeinsamen Befestigungsblech auf Sparren, Balken oder Beton führen zwei Drahtseile mit je einer Anschlagschlaufe unter der Deckung hindurch an die Dachoberfläche. Die Baulänge beträgt 720 mm, das Gewicht 0,8 kg.
Wann Sie den Universal II wählen
Der Universal II lohnt sich, wenn an einer Stelle zwei Anschlagschlaufen gebraucht werden: Die Deckung muss dafür nur einmal geöffnet werden, und die Unterkonstruktion nimmt nur eine Verschraubung auf. Genügt eine einzelne Schlaufe, ist der leichtere Universal I die schlankere Lösung. Welche Ausführung passt, richtet sich nach der Arbeitssituation und der eingesetzten PSAgA.
Eigenschaften und Montage
Befestigt wird auf Holz ab einem Querschnitt von 100 × 120 mm mit zwei Holzschrauben 10 × 120 mm oder auf Beton der Mindestklasse C20/30 (B25) mit einem Bolzenanker M12; der Betonquerschnitt muss mindestens 120 × 250 mm messen und 140 mm stark sein. Schrauben und Anker gehören nicht zum Lieferumfang. Als Werkstoff kommt Edelstahl AISI 304 beziehungsweise AISI 316 zum Einsatz.
Anwendung und Zertifizierung
Auch der Universal II ist ein Einzelanschlagpunkt und wird direkt am Arbeitsplatz gesetzt; zwischen zwei Anschlagpunkten liegen höchstens 2 m, abgestimmt auf die verwendete PSAgA. Er ist für eine Person zugelassen, nach EN 795:2012 Typ A geprüft und jährlich zu kontrollieren.
Vorteile im Überblick
- Zwei Anschlagschlaufen aus einer einzigen Befestigung
- Deckung wird nur an einer Stelle geöffnet
- Einfache und schnelle Installation
- Edelstahl AISI 304 / AISI 316 für den dauerhaften Einsatz im Freien
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Material | Edelstahl AISI 304 / AISI 316 |
| Ausführung | zwei Seilstränge mit je einer Anschlagschlaufe |
| Unterkonstruktion Beton | min. Querschnitt 120 × 250 mm, min. Klasse C20/30 (B25), min. Stärke 140 mm, 1 Bolzenanker M12 |
| Unterkonstruktion Holz | min. Querschnitt 100 × 120 mm, 2 Holzschrauben 10 × 120 mm |
| Länge | 720 mm |
| Gewicht | 0,8 kg |
| Max. Abstand Anschlagpunkte | 2 m (auf PSAgA abstimmen) |
| Prüfintervall | jährlich |
| Verwendung | Einzelanschlagpunkt |
Varianten & Artikelnummern
| Artikel-Nr. | Bezeichnung |
|---|---|
| 05RED006 | SafeGuard C-RED Universal II |
Normen & Zertifikate
- EN 795:2012 Typ A
- CEN/TS 16415:2013
- UNI 11578:2015
