SafeGuard Smart
Kompakter Einzelanschlagpunkt aus Edelstahl für Flachdach und Fassade, der auf Holz, Beton oder Stahl in jeder Richtung montiert werden kann.
Modell wird geladen …
Ziehen zum Drehen · Scrollen zum Zoomen Wischen zum Drehen · zwei Finger zum Zoomen
Beschreibung

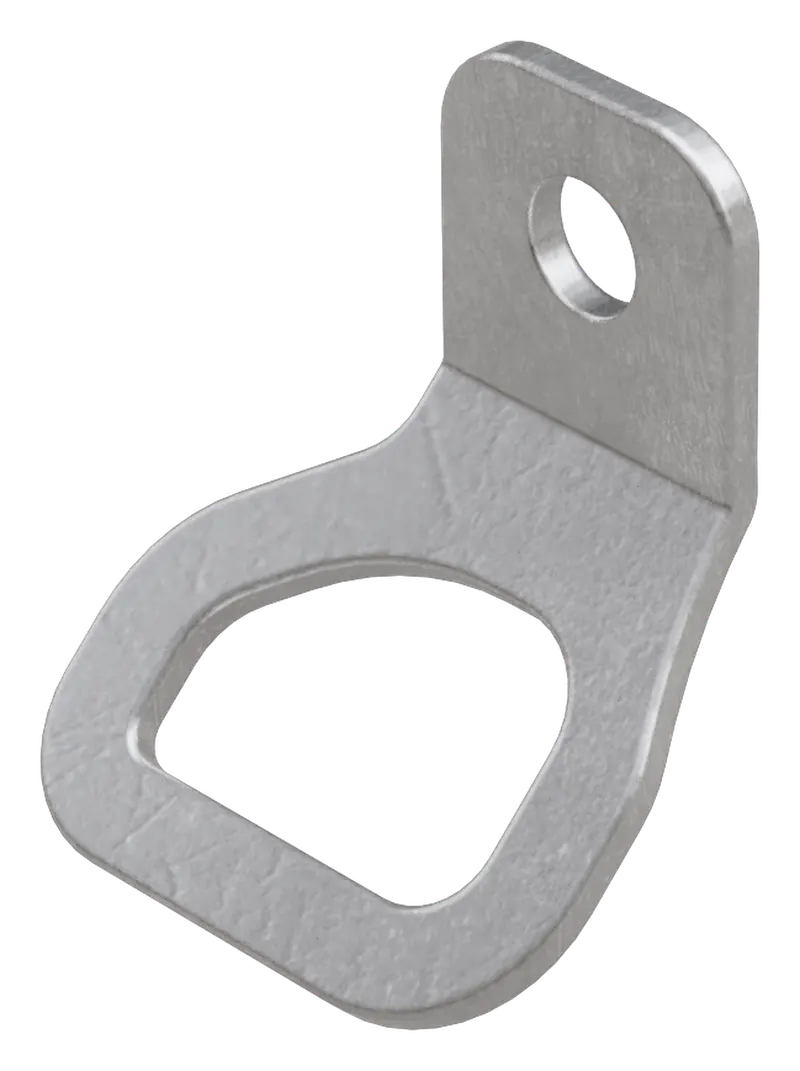

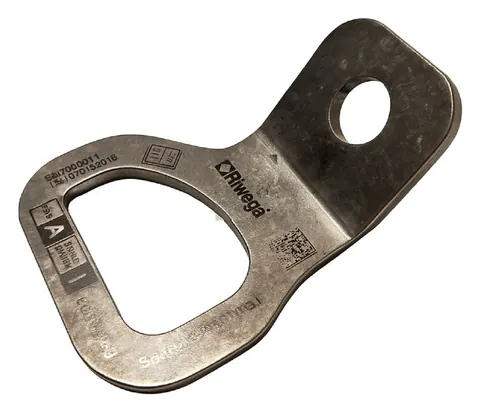

Der SafeGuard Smart ist ein kompakter Einzelanschlagpunkt aus Edelstahl AISI 304 für Flachdach und Fassade, der mit nur einem Befestigungspunkt auf Holz, Beton oder Stahl montiert wird. Trotz minimaler Abmessungen bietet er maximale Festigkeit und ist für eine Person zugelassen.
Eigenschaften und Montage

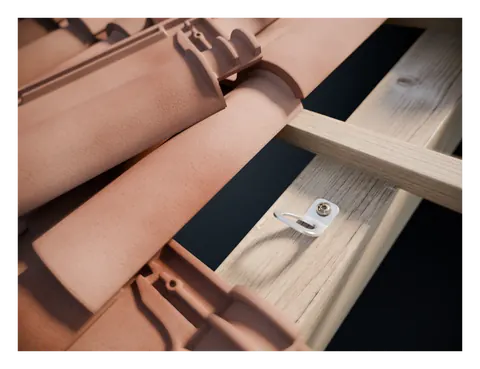

Auf Holz genügt eine Holzschraube 12 mm (Mindest-Eindringtiefe 240 mm oben, 180 mm unten, 400 mm vertikal), auf Beton ab Festigkeitsklasse C20/25 ein Bolzenanker M12 (Eindringtiefe 70 mm) und auf Stahlträgern ab 5 mm Stärke eine Schraube M12. Das Befestigungsmaterial ist im Lieferumfang enthalten. Dank der multidirektionalen Auslegung lässt sich der Anschlagpunkt auf nahezu jeder Oberfläche und in jeder Richtung einsetzen.
Anwendung und Zertifizierung
Der SafeGuard Smart eignet sich als Einzelanschlagpunkt überall dort, wo einzelne Arbeitsplätze an Dach oder Fassade gesichert werden müssen – schnell montiert und optisch unauffällig.
Vorteile im Überblick
- Schnelle und einfache Montage mit einem Befestigungspunkt
- Für Holz, Beton und Stahl geeignet
- Minimale Abmessungen bei maximaler Festigkeit
- Schlichtes Design
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Material | Edelstahl AISI 304 |
| Zugelassene Personenzahl | 1 Person |
| Unterkonstruktion Holz | 1 Holzschraube (12 mm); min. Eindringtiefe oben 240 mm / unten 180 mm / vertikal 400 mm |
| Unterkonstruktion Beton | min. Klasse C20/25 (B25), 1 Bolzenanker M12, min. Eindringtiefe 70 mm |
| Unterkonstruktion Stahl | Stahlträger min. 5 mm Stärke, 1 Schraube M12, Eindringtiefe 30/40 mm |
| Prüfintervall | jährlich |
Varianten & Artikelnummern
| Artikel-Nr. | Bezeichnung |
|---|---|
| 03SGW150 | SafeGuard Smart |
Normen & Zertifikate
- EN 795:2012 Typ A
- UNI 11578:2015 Typ A
Downloads
Verwandte Produkte
SafeGuard AP 2
Anschlagpunkt aus Edelstahl für das Flachdach mit Betonuntergrund, als Einzelanschlagpunkt und im Seilsystem für bis zu vier Personen einsetzbar. Erhältlich mit Stützendurchmesser 16 oder 26 mm.
SafeGuard SkyFix S
Die flache Bauform des Sicherheitsdachhakens SkyFix: eine gerade Edelstahlplatte ohne Aufkantung, die dicht auf der Unterkonstruktion aufliegt. Einzelanschlagpunkt für eine Person, blank aus Edelstahl AISI 304 oder in Corten.
Passend dazu aus dem Wissen
- Seilsystem oder Einzelanschlagpunkte: Was passt wann?Einzelanschlagpunkte nach EN 795 Typ A eignen sich für punktuelle Arbeiten an wenigen bekannten Stellen.
- Absturzsicherung im Bestand nachrüstenAbsturzsicherungen lassen sich auf fast jedem bestehenden Dach nachrüsten.
- Wie viele Anschlagpunkte braucht ein Dach?Es gibt keine Faustregel pro Quadratmeter: Die Zahl der Anschlagpunkte ergibt sich aus den begangenen Flächen, den Wegen dorthin, dem Abstand zur Absturzkante und der Länge des Verbindungsmittels.
Wo das zum Einsatz kommt
- Absturzsicherung FlachdachDie Riwega Swiss GmbH bietet Absturzsicherungen für Flachdächer: Einzelanschlagpunkte – in der Schweiz auch Sekuranten genannt – und horizontale Seilsysteme nach EN 795:2012, auf Wunsch auch für die gleichzeitige Nutzung durch mehrere Personen gemäss CEN/TS 16415.
- Absturzsicherung MetalldachDie Riwega Swiss GmbH liefert Absturzsicherungen für Metalldächer aus Trapezblech, Sandwichpaneelen und Stehfalz: Einzelanschlagpunkte nach EN 795:2012 Typ A und Seilsysteme nach Typ C werden direkt an der Blechdeckung befestigt – bei Stehfalzdächern durch Klemmung ohne Durchdringung des Blechs.
- Absturzsicherung SteildachDie Riwega Swiss GmbH liefert Absturzsicherungen für Steildächer: Sicherheitsdachhaken nach EN 795:2012 Typ A, Anschlagpunkte nach EN 795:2012 und Leitersicherungen für den sicheren Dachzustieg.
Häufige Fragen: Anschlagpunkte
Welche Norm gilt für Anschlagpunkte auf Dächern?
Massgebend ist die EN 795:2012, die Anschlageinrichtungen in die Typen A bis E einteilt. Fest montierte Einzelanschlagpunkte entsprechen Typ A, Seilsysteme Typ C. Für die Nutzung durch mehrere Personen gleichzeitig gilt ergänzend die CEN/TS 16415. In der Schweiz verlangt die Suva zudem eine fachgerechte Planung und Montage.
Wie oft müssen Anschlagpunkte geprüft werden?
Anschlageinrichtungen müssen periodisch durch eine sachkundige Person geprüft werden — in der Regel jährlich, sofern der Hersteller nichts anderes festlegt. Bei einigen Riwega-Produkten mit Auflastsystem gilt ein Prüfintervall von fünf Jahren. Das jeweilige Intervall finden Sie in den technischen Daten des Produkts.
Welcher Anschlagpunkt passt zu welchem Untergrund?
Entscheidend ist die tragende Unterkonstruktion: Für Beton eignen sich z.B. SafeGuard AP 2 oder AP 3, für Holz AP 7 und AP 8, für Trapez- und Falzblech SafeGuard Trapez und Falz. Wo keine Durchdringung der Dachhaut möglich ist, sichern auflastgehaltene Systeme wie SafeGuard Green oder Ballast — ganz ohne Verankerung.
