SafeGuard Wall ZP

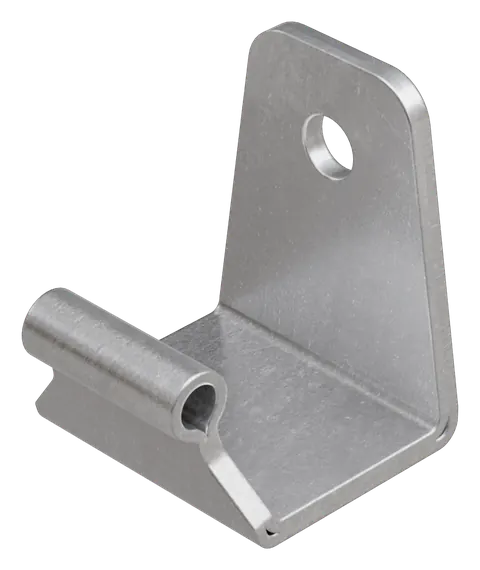

Zwischenpunkt-Halter aus Edelstahl, die das Seil zwischen den Endpunkten führen: Wall ZPT für Dach- und Fassadenseile, Wall ZPC für Überkopfsysteme.
Modell wird geladen …
Ziehen zum Drehen · Scrollen zum Zoomen Wischen zum Drehen · zwei Finger zum Zoomen
EN 795:2012 Typ C · CEN/TS 16415:2013 Typ C · UNI 11578:2015 / 2022 Typ C
Beschreibung
Der SafeGuard Wall ZP ist die Zwischenpunkt-Ausführung der Wall-Bauform. Er trägt keine Öse zum Einhängen, sondern eine Seilführung: Das Seil läuft durch den Halter hindurch und muss an dieser Stelle weder unterbrochen noch neu verankert werden. So entsteht aus einzelnen Ankerpunkten eine durchgehende Linie.
Zwei Halter zur Wahl

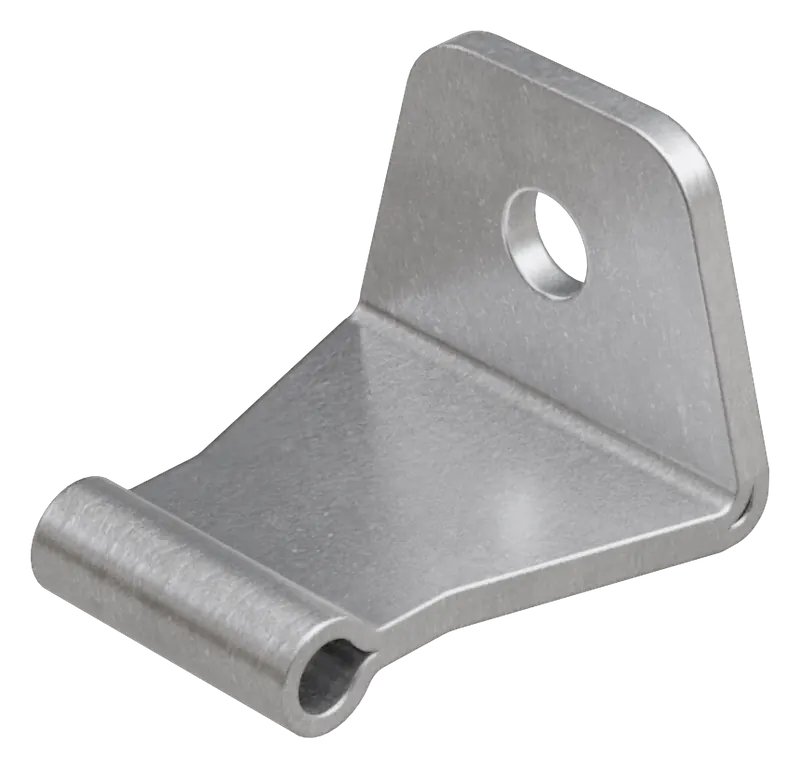

Zur Bauform gehören der Wall ZPT und der Wall ZPC. Beide bestehen aus Edelstahl AISI 304 und werden mit einem Befestiger auf die Fläche geschraubt. Der Wall ZPT ist der Zwischenpunkt für Seilstrecken auf dem Dach und an der Fassade, der Wall ZPC jener für das Überkopfseilsystem; entsprechend unterschiedlich ist die Form des Auflageschenkels. Beide Halter gehören zugleich zum Zubehör des Seilsystems SafeGuard Line X.
Spannweiten und Linienlängen
Zwischen zwei Ankerpunkten sind bis zu 20 m Einzelspannweite und 15 m bei Mehrfachspannweiten zulässig; die Linie darf insgesamt 90 m lang werden. Die maximale Kraft auf den Ankerpunkt beträgt 9 kN. Befestigt wird auf Beton ab Festigkeitsklasse C20/25 (B25) mit einem Bolzenanker M12 (Mindest-Eindringtiefe 75 mm) oder auf Holz mit einer Holzschraube min. 11 × 100 mm (Mindest-Eindringtiefe 90 mm).
Vorteile im Überblick
- Führt das Seil, ohne die Linie zu unterbrechen
- Wall ZPT für Dach und Fassade, Wall ZPC für Überkopfsysteme
- Befestigung auf Beton oder Holz mit einem Befestiger
- Auch im Seilsystem SafeGuard Line X einsetzbar
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Material | Edelstahl AISI 304 |
| Zugelassene Personenzahl | 4 Personen |
| Unterkonstruktion Beton | min. Klasse C20/25 (B25), 1 Bolzenanker M12, min. Eindringtiefe 75 mm |
| Unterkonstruktion Holz | 1 Holzschraube min. 11 × 100 mm, min. Eindringtiefe 90 mm |
| Prüfintervall | jährlich |
| Max. Abstand Ankerpunkte | 20 m (Einzelspannweite) / 15 m (Mehrfachspannweiten) |
| Min. Abstand Ankerpunkte | 2,5 m |
| Max. Linienlänge | 90 m |
| Max. Kraft auf Ankerpunkt | 9 kN |
| Max. Abweichungswinkel von der Horizontalen | ≤ 15° |
| Max. Anzahl Winkelabweichungen pro Linie | ≤ 3 |
| Min. garantierte Bruchlast der Seile | 38 kN |
| Reduktionskoeffizient der Last durch Seilkopfverbindung | 0,8 |
| Anzahl Spannungsabbauelemente pro Linie | 1-2 |
Varianten & Artikelnummern
| Artikel-Nr. | Bezeichnung |
|---|---|
| 03SGLM05 | SafeGuard Wall ZPT (Zwischenpunkt) |
| 03SGLM06 | SafeGuard Wall ZPC (Zwischenpunkt) |
Normen & Zertifikate
- EN 795:2012 Typ C
- CEN/TS 16415:2013 Typ C
- UNI 11578:2015 / 2022 Typ C
