Seitenschutzkonsole
Wandmontierte Konsole aus verzinktem Stahl, die eine bis zu 125 cm breite begehbare Gehfläche um das Gebäude schafft und das Gerüst bei Dachrinnenarbeiten ersetzt – Variante 150 cm als reines Geländer.
UNI EN 13374 Klasse C (Variante 125 cm) · UNI EN 13374 Klasse B (Variante 150 cm)
Beschreibung

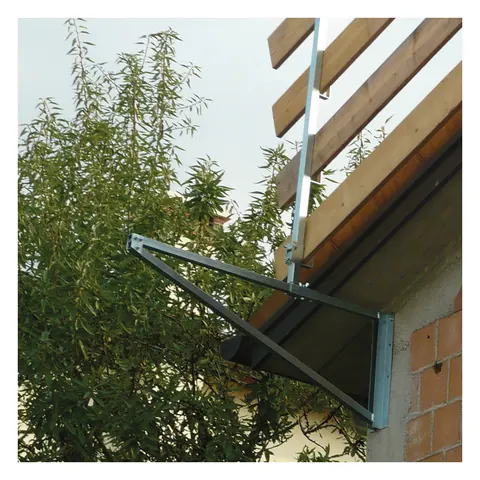

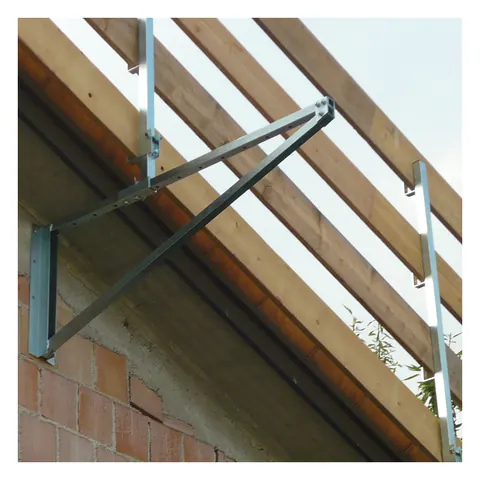

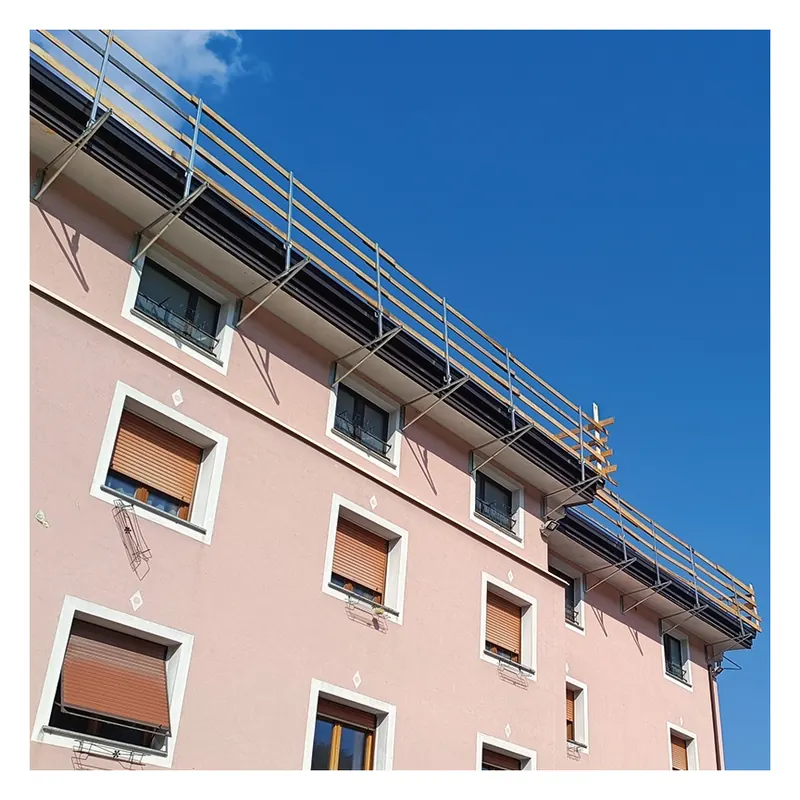

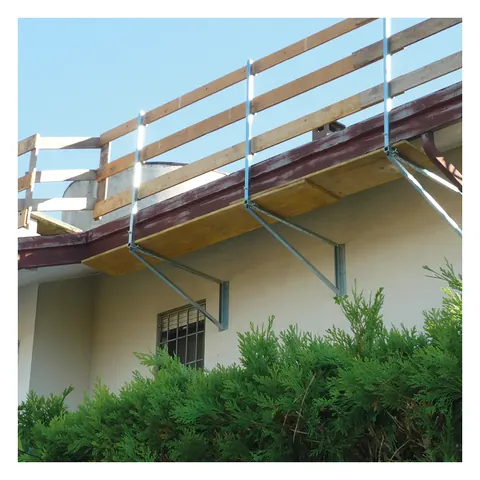

Die Seitenschutzkonsole ist eine wandmontierte, temporäre Absturzsicherung aus verzinktem Stahl, die eine bis zu 125 cm breite begehbare Gehfläche um das Gebäude schafft. Sie sichert Personen und Material gegen Absturz und ersetzt das Gerüst bei Wartungsarbeiten oder beim Austausch der Dachrinne.
Eigenschaften und Montage
Die Konsole 125 wird mit sechs Betonankern M12 an der Beton- oder Ziegelwand befestigt; reicht die Traglast nicht aus, kommen Gewindestäbe Dywidag oder gleichwertig mit Ø 15/17 zum Einsatz. Für Dachüberstände über 125 cm steht die Variante 150 zur Verfügung, die mit sechs Betonankern M10 montiert wird. Der maximale Abstand der Stützen beträgt bei beiden Varianten 1,8 m; die Brüstungsbretter benötigen einen Mindestquerschnitt von 15 x 3 cm.
Anwendung und Zertifizierung
Als universelle Konsole für alle Dachtypen eignet sich die Variante 125 (UNI EN 13374 Klasse C) für Geländer mit umlaufendem Gehweg. Die Variante 150 (UNI EN 13374 Klasse B) dient ausschliesslich als provisorisches Geländer ohne Gehwegfunktion und kann bis zu einer Dachneigung von 30° eingesetzt werden.
Vorteile im Überblick
- Geländer mit umlaufendem, begehbarem Gehweg (Variante 125 cm)
- Universelle Konsole für alle Dachtypen
- Ersetzt das Gerüst bei Arbeiten an der Dachrinne
- Variante 150 cm für breite Dachüberstände als provisorisches Geländer
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Gewicht Konsole 125 | 15,0 kg/Stk. |
| Gewicht Konsole 150 | 21,9 kg/Stk. |
| Höhe der Brüstung (125) | 1,50 m |
| Höhe der Brüstung (150) | 2,00 m |
| Material | verzinkter Stahl |
| Zertifikat Konsole 125 | UNI EN 13374 Klasse C |
| Zertifikat Konsole 150 | UNI EN 13374 Klasse B (nur Brüstung) |
| Maximaler Abstand der Stützen | 1,8 m |
| Vorsprung | max. 125 cm (Konsole 125) bzw. max. 150 cm (Konsole 150) |
| Unterkonstruktion | Betonwand / Ziegelwand |
| Mindestquerschnitt der Brüstungsbretter | 15 x 3 cm |
| Befestigung Konsole 125 | 6 x Betonanker M12 (bei unzureichender Traglast Gewindestab Dywidag o. Ä. Ø 15/17) |
| Befestigung Konsole 150 | 6 x Betonanker M10 |
Varianten & Artikelnummern
| Artikel-Nr. | Bezeichnung |
|---|---|
| BM280908 | Seitenschutzkonsole 125 cm – 15,0 kg/Stk., Höhe 1,50 m, Klasse C |
| BM280909 | Seitenschutzkonsole 150 cm – 21,9 kg/Stk., Höhe 2,00 m, Klasse B |
Normen & Zertifikate
- UNI EN 13374 Klasse C (Variante 125 cm)
- UNI EN 13374 Klasse B (Variante 150 cm)
Downloads
Verwandte Produkte
DUO Zwinge F-800
Mehrzweck-Absturzsicherungszwinge aus verzinktem Stahl für Begrenzungsmauern und Betondecken mit maximaler Klemmöffnung von 80 cm – UNI EN 13374 Klasse B.
BFS-Geländerzwinge
Geländerzwinge aus verzinktem Stahl für Flachdächer mit Brüstung ab 15 cm: Klemmöffnung bis 41,5 cm, dank spezieller Zunge auch für vorgefertigte Wände vor dem Betonguss geeignet.
Passend dazu aus dem Wissen
- Wann ist Absturzsicherung in der Schweiz Pflicht?Bei mehr als 2 Metern Absturzhöhe verlangt die Bauarbeitenverordnung (BauAV) wirksame Schutzmassnahmen, bei Dacharbeiten gelten ab 3 Metern Absturzhöhe an der Traufe zusätzliche Regeln.
- Gerüst, Seitenschutz oder Netz – was wann einsetzen?Gerüst, Seitenschutz oder Netz? Das Gerüst schafft einen Arbeitsplatz und sichert die Traufe, der Seitenschutz nach EN 13374 sichert die Absturzkante, das Auffangnetz nach EN 1263-1 fängt Stürze in der Fläche auf.
- Geländer statt Anseilen: Kollektivschutz auf dem FlachdachAuf dem Flachdach hat das Geländer Vorrang vor dem Anseilen: Kollektivschutz wirkt für alle Personen – ohne Schulung und ohne Rettungskonzept.
Wo das zum Einsatz kommt
- Temporäre Sicherheit auf der BaustelleTemporäre Absturzsicherungen schützen überall dort, wo während der Bauphase keine permanente Sicherung vorhanden ist.
- DachrandgeländerDie Riwega Swiss GmbH liefert Dachrandgeländer als Kollektivschutz: Geländersysteme nach EN ISO 14122-3 sichern Flachdächer dauerhaft, ohne dass Nutzer persönliche Schutzausrüstung tragen müssen.
Häufige Fragen: Seitenschutz & Dachfang
Ab welcher Höhe ist auf der Baustelle ein Seitenschutz vorgeschrieben?
Die Bauarbeitenverordnung verlangt bei mehr als 2 Metern Absturzhöhe Massnahmen gegen Absturz; an Dächern ist ab 3 Metern Traufhöhe ein Dachfanggerüst bzw. Fanggerüst erforderlich. Temporärer Seitenschutz nach EN 13374 ist die Standardlösung für Kanten, Öffnungen und flach geneigte Dächer.
Was bedeuten die Klassen A, B und C bei Seitenschutz nach EN 13374?
Die Klassen richten sich nach der Dachneigung: Klasse A für flache Flächen bis 10°, Klasse B bis 30° und Klasse C für steile Flächen von 30° bis 60°, wo der Schutz auch abrutschende Personen aufhalten muss (über 45° mit begrenzter Abrutschhöhe). Die redbau-Systeme decken je nach Konfiguration alle drei Klassen ab.
