SafeGuard AP 5 Plus

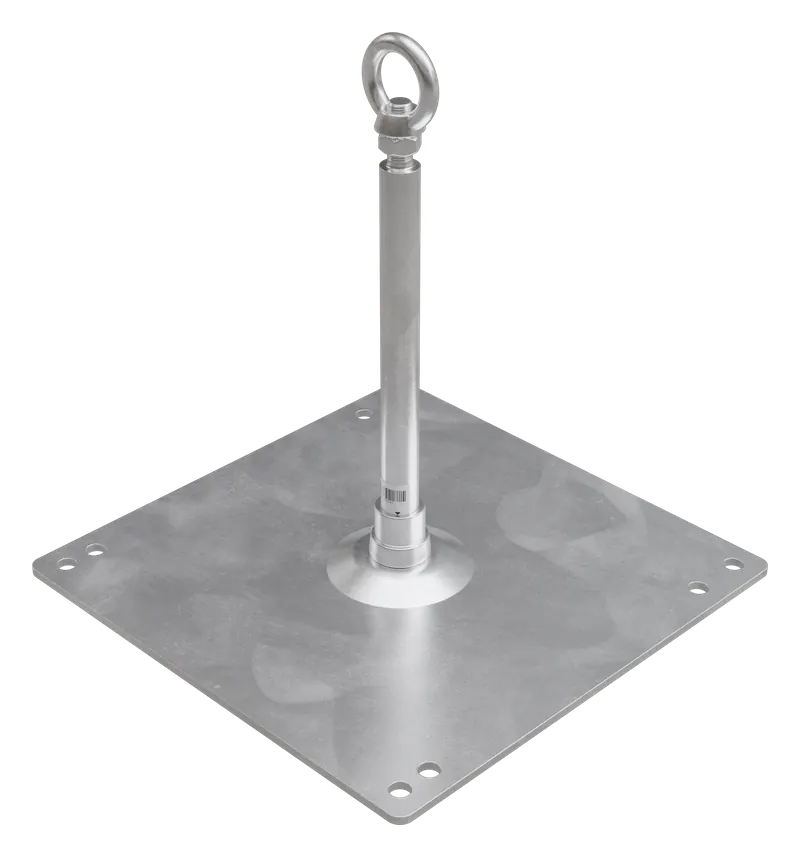

Der SafeGuard AP 5 Plus ist die verstärkte Bauform der AP-5-Baureihe: eine Stütze mit Ø 26 mm auf einer Fussplatte von 370 × 370 mm, aus Edelstahl AISI 304 und für bis zu vier Personen gleichzeitig zugelassen.

Was die grosse Fussplatte bringt

Die grössere Platte verteilt die Last auf eine breitere Auflagefläche und lässt sich auf Trägern bis 310 mm Breite befestigen – also dort, wo die 250 × 210 mm grosse Platte des AP 5 nicht mehr genügt. Zusammen mit der kräftigeren Stütze Ø 26 mm qualifiziert ihn das für die höher belasteten Stellen einer Anlage: Der AP 5 Plus dient nicht nur als Einzelanschlagpunkt und Zwischenpunkt, sondern auch als Anfangs-, End- und Eckpunkt im Seilsystem.

Befestigung und Zubehör

Die Durchsteckmontage durch Holz, Beton oder Stahl erfolgt mit vier Gewindestangen A2 M12, 16 U-Scheiben und 16 Muttern aus dem Lieferumfang; die Länge lässt sich an den Dachaufbau anpassen. Als Gegenlager dient die Konterplatte AP 5 Plus mit 370 × 370 mm samt komplettem Befestigungsset, für Trapeztragschalen gibt es einen passenden Befestiger. Die Bauhöhen reichen von 300 bis 700 mm, weitere sind auf Anfrage erhältlich, die Ringöse gehört nicht zum Lieferumfang. Der maximale Abstand zwischen den Anschlagpunkten beträgt 15 m, das Prüfintervall ist jährlich. Auch der AP 5 Plus eignet sich als Unterkonstruktion für Seilzwischenhalter horizontaler Seilsicherungssysteme nach EN 795:2012 Typ C.
