SafeGuard Falz ZP

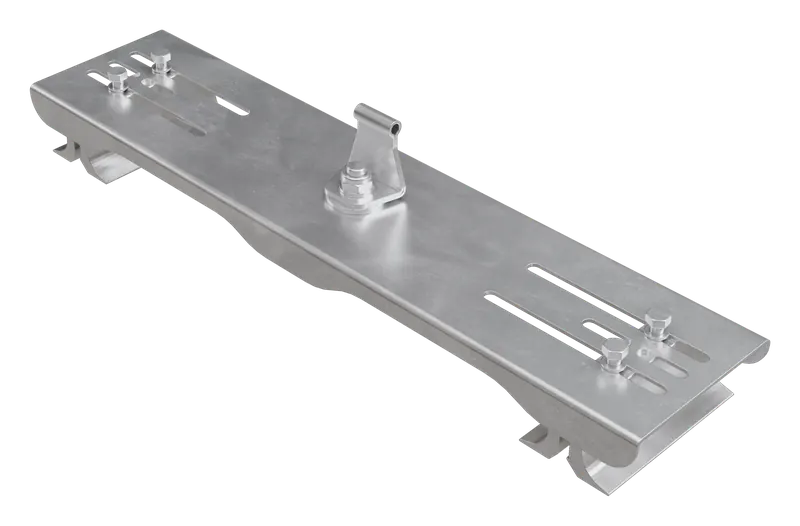

Zwischenpunkt (ZP) der Falz-Baureihe: trägt statt der Anschlagöse die Seilaufnahme und stützt das überfahrbare Seil zwischen den Endverankerungen auf dem Stehfalzdach ab.
Modell wird geladen …
Ziehen zum Drehen · Scrollen zum Zoomen Wischen zum Drehen · zwei Finger zum Zoomen
EN 795:2012 Typ C · CEN/TS 16415:2013 Typ C · UNI 11578:2022 Typ C
Beschreibung
Der SafeGuard Falz ZP ist der Zwischenpunkt im überfahrbaren Seilsystem auf dem Doppelstehfalzdach. Er nutzt dasselbe geklemmte Falzbrett aus Edelstahl AISI 304 wie der SafeGuard Falz, trägt an dessen Stelle jedoch eine Seilaufnahme anstelle der Anschlagöse.
Wann diese Bauform

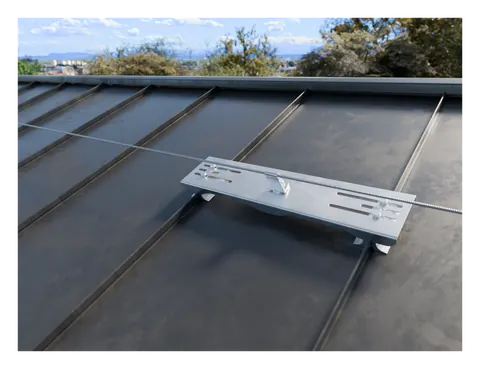

Der ZP wird dort gesetzt, wo das Seil über die Dachfläche geführt und in Abständen abgestützt werden muss – nicht dort, wo sich jemand direkt einhängt. Diese Aufgabe übernehmen die Endverankerungen mit dem SafeGuard Falz. Erst die Zwischenpunkte machen lange Linien möglich: Ohne sie müssten die Endverankerungen deutlich enger stehen. Wird an einer Stelle ein einzelner Anschlagpunkt für einen Benutzer statt einer Seilstrecke gebraucht, ist der SafeGuard Falz Single die passende Bauform.
Montage und Grenzwerte
Wie bei allen Bauformen der Reihe wird das Falzbrett auf die Falze geklemmt und die Dachhaut nicht durchdrungen; die Langlöcher regeln den Abstand zum Falzraster. Zwischen zwei Ankerpunkten sind 2,5 bis 15 m möglich, eine Linie ist höchstens 90 m lang, die maximale Kraft auf den Ankerpunkt beträgt 9 kN. Geeignet sind Stehfalzbleche aus Edelstahl ab 0,6 mm bzw. Aluminium ab 0,7 mm Stärke; weitere Falz-Befestigungen sind auf Anfrage erhältlich, ebenso die Spezialklemme PE478.
Vorteile im Überblick
- Seilaufnahme statt Öse – stützt die Linie zwischen den Endverankerungen ab
- Ermöglicht Linienlängen bis 90 m bei Feldern von höchstens 15 m
- Gleiches Falzbrett wie SafeGuard Falz – einheitliche Montage über die ganze Linie
- Auf zwei Doppelstehfalze geklemmt – auch der Zwischenpunkt bleibt bohrfrei
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Material | Edelstahl AISI 304 |
| Ausführung | Zwischenpunkt mit Seilaufnahme auf dem Falzbrett |
| Unterkonstruktion | Stehfalzblech (Doppelstehfalz) |
| Min. Stärke | Edelstahl ab 0,6 mm / Aluminium ab 0,7 mm |
| Befestigung | 2 Klemmen aus Aluminium mit Schrauben |
| Klemmenlänge | 150 mm |
| Anzugsmoment | 15 Nm |
| Falzabstand | 330–633,2 mm |
| Prüfintervall | jährlich |
| Max. Abstand Ankerpunkte | 15 m |
| Min. Abstand Ankerpunkte | 2,5 m |
| Max. Linienlänge | 90 m |
| Max. Anzahl gleichzeitiger Benutzer | 3 |
| Max. Kraft auf Ankerpunkt | 9 kN |
| Max. Abweichungswinkel von der Horizontalen | 15° |
| Min. garantierte Bruchlast der Seile | 38 kN |
| Reduktionskoeffizient der Last durch Seilkopfverbindung | 0,8 |
| Anzahl Spannungsabbauelemente pro Linie | 1-2 |
Varianten & Artikelnummern
| Artikel-Nr. | Bezeichnung |
|---|---|
| 03SGM151 | SafeGuard Falz ZP |
Normen & Zertifikate
- EN 795:2012 Typ C
- CEN/TS 16415:2013 Typ C
- UNI 11578:2022 Typ C
