SafeGuard Falz

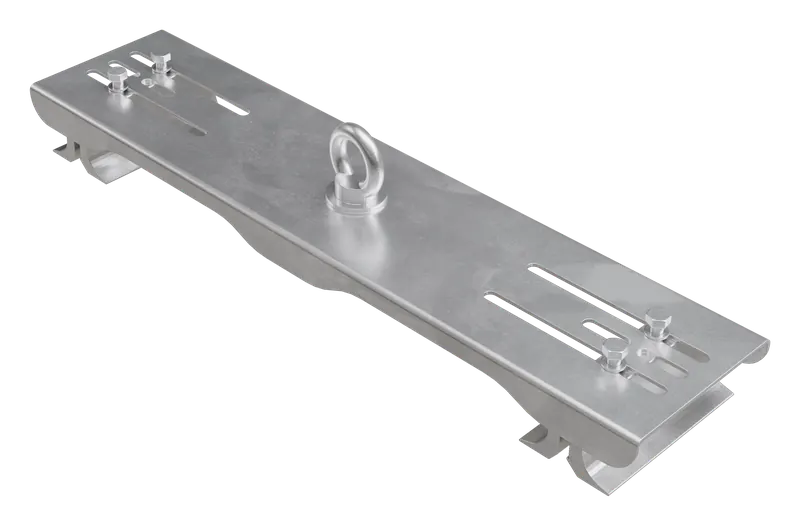

Anschlagpunkt mit Öse auf dem Falzbrett: klemmt über zwei Doppelstehfalze, ist für drei Personen gleichzeitig zugelassen und dient als Einzelanschlagpunkt oder als Endverankerung einer Seillinie.
Modell wird geladen …
Ziehen zum Drehen · Scrollen zum Zoomen Wischen zum Drehen · zwei Finger zum Zoomen
EN 795:2012 Typ C · CEN/TS 16415:2013 Typ C · UNI 11578:2022 Typ C
Beschreibung
Der SafeGuard Falz ist die Grundausführung der Falz-Baureihe: ein Anschlagpunkt aus Edelstahl AISI 304 mit Öse, der auf einem Falzbrett über zwei Doppelstehfalze gespannt und dort festgeklemmt wird. Die Dachhaut bleibt unversehrt – gebohrt oder geschraubt wird nichts.
Wann diese Bauform
Der Falz trägt die Öse und ist damit der Punkt, an dem sich der Anwender direkt einhängt: als frei stehender Einzelanschlagpunkt für Wartungsarbeiten und als Endverankerung einer Seillinie, deren Zwischenpunkte der SafeGuard Falz ZP übernimmt. Steht nur ein einzelner Falz zur Verfügung oder genügt ein Anschlagpunkt für eine Person, tritt der SafeGuard Falz Single an seine Stelle.
Montage und Grenzwerte
Die Langlöcher im Falzbrett erlauben die Distanzregulierung auf das Falzraster des Dachs. Die Klemmbefestigung passt auf Stehfalzbleche aus Edelstahl ab 0,6 mm bzw. Aluminium ab 0,7 mm Stärke. Für Profile vom Typ Unimetal Perfect Evolution 478 gibt es die Spezialklemme PE478. In der Seillinie sind Abstände von 2,5 bis 15 m zwischen den Ankerpunkten und Linienlängen bis 90 m möglich, die maximale Kraft auf den Ankerpunkt beträgt 9 kN.
Vorteile im Überblick
- Öse zum direkten Einhängen – Einzelanschlagpunkt und Endverankerung in einem
- Für bis zu drei Personen gleichzeitig zugelassen
- Klemmt über zwei Doppelstehfalze, ohne die Dachhaut zu durchdringen
- Distanzregulierung über die Langlöcher im Falzbrett
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Material | Edelstahl AISI 304 |
| Ausführung | Anschlagpunkt mit Öse auf dem Falzbrett |
| Unterkonstruktion | Stehfalzblech (Doppelstehfalz) |
| Min. Stärke | Edelstahl ab 0,6 mm / Aluminium ab 0,7 mm |
| Befestigung | 2 Klemmen aus Aluminium mit Schrauben |
| Klemmenlänge | 150 mm |
| Anzugsmoment | 15 Nm |
| Falzabstand | 330–633,2 mm |
| Prüfintervall | jährlich |
| Max. Abstand Ankerpunkte | 15 m |
| Min. Abstand Ankerpunkte | 2,5 m |
| Max. Linienlänge | 90 m |
| Max. Anzahl gleichzeitiger Benutzer | 3 |
| Max. Kraft auf Ankerpunkt | 9 kN |
| Max. Abweichungswinkel von der Horizontalen | 15° |
| Min. garantierte Bruchlast der Seile | 38 kN |
| Reduktionskoeffizient der Last durch Seilkopfverbindung | 0,8 |
| Anzahl Spannungsabbauelemente pro Linie | 1-2 |
Varianten & Artikelnummern
| Artikel-Nr. | Bezeichnung |
|---|---|
| 03SGM150 | SafeGuard Falz |
| 03SGM152BEF | Befestigung Spezialklemme PE478 |
Normen & Zertifikate
- EN 795:2012 Typ C
- CEN/TS 16415:2013 Typ C
- UNI 11578:2022 Typ C
