SafeGuard Falz Single

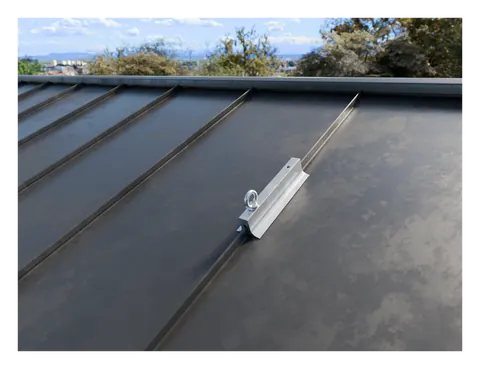

Anschlagpunkt vom Typ A für einen Benutzer: ein mehrfach gelochter Anti-Torsions-Ankerschlitten, der nur einen einzigen Doppelstehfalz belegt – ohne Falzbrett über zwei Falze.
Modell wird geladen …
Ziehen zum Drehen · Scrollen zum Zoomen Wischen zum Drehen · zwei Finger zum Zoomen
Beschreibung

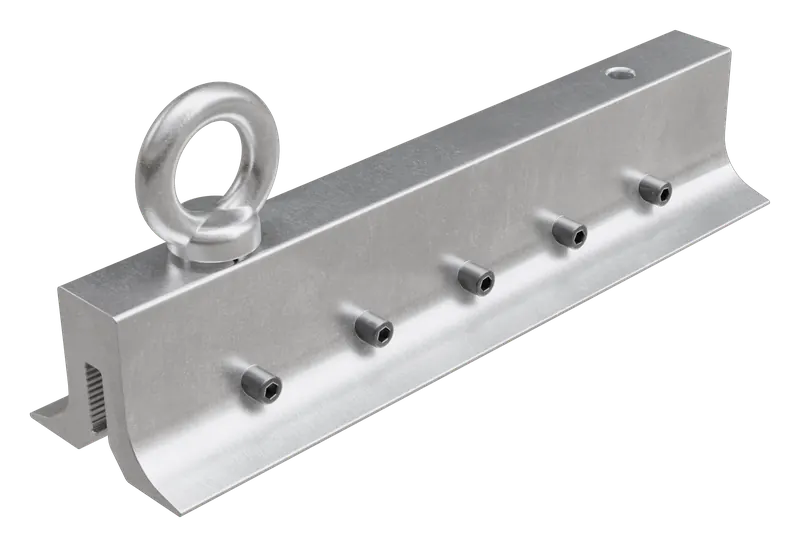

Der SafeGuard Falz Single ist die schmale Bauform der Falz-Baureihe: ein mehrfach gelochter Anti-Torsions-Ankerschlitten aus Aluminium 6063-T6, der auf einem einzigen Doppelstehfalz sitzt. Die über die Länge verteilten Klemmschrauben tragen die Last gemeinsam und halten den Anschlagpunkt verdrehsicher auf dem Falz.
Wann diese Bauform
Anders als SafeGuard Falz und Falz ZP benötigt der Single kein Falzbrett, das zwei Falze überspannt. Er ist die Wahl, wo entlang des Falzes wenig Platz bleibt oder wo an einer Stelle nur ein Anschlagpunkt für einen einzelnen Benutzer verlangt ist – etwa für den kurzen Zugang zu einem Dachaufbau. Für Arbeiten mit mehreren Personen gleichzeitig und als Endverankerung einer Seillinie kommt der SafeGuard Falz zum Einsatz.
Montage und Grenzwerte
Der Schlitten ist für Klemmverbindungen mit 28 mm Höhe ausgelegt und bis 180° einsetzbar. Geklemmt statt gebohrt bleibt die Dachhaut dicht; geeignet sind Stehfalzbleche aus Edelstahl ab 0,6 mm bzw. Aluminium ab 0,7 mm Stärke. Weitere Falz-Befestigungen sind auf Anfrage erhältlich, ebenso die Spezialklemme PE478. Die maximale Kraft auf den Ankerpunkt beträgt 9 kN, geprüft wird jährlich.
Vorteile im Überblick
- Belegt nur einen einzigen Doppelstehfalz – kein Falzbrett über zwei Falze nötig
- Anti-Torsions-Ankerschlitten: bleibt unter Zug verdrehsicher auf dem Falz
- Für Klemmverbindungen mit 28 mm Höhe, bis 180° einsetzbar
- Klemmbefestigung ohne Durchdringung der Dachhaut
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Material | Aluminium 6063-T6 |
| Ausführung | Anti-Torsions-Ankerschlitten, mehrfach gelocht |
| Unterkonstruktion | Stehfalzblech (Doppelstehfalz), ein Falz |
| Min. Stärke | Edelstahl ab 0,6 mm / Aluminium ab 0,7 mm |
| Klemmverbindung | 28 mm Höhe |
| Einsatzbereich | bis 180° |
| Befestigung | 5 Gewindestifte M10 × 10 |
| Länge Klemme | 300 mm |
| Anzugsmoment | 15 Nm |
| Abmessungen | 300 × 80 × 112 mm (L × B × H max.) |
| Max. Kraft auf Ankerpunkt | 9 kN |
| Prüfintervall | jährlich |
Varianten & Artikelnummern
| Artikel-Nr. | Bezeichnung |
|---|---|
| 03SGM155 | SafeGuard Falz Single |
Normen & Zertifikate
- EN 795:2012 Typ A
- UNI 11578:2015 Typ A
