SafeGuard Green
Auflastgehaltener Anschlagpunkt für Kies- und Gründächer, der ohne Durchdringung der Dachhaut montiert wird und für zwei Personen zugelassen ist.
Beschreibung

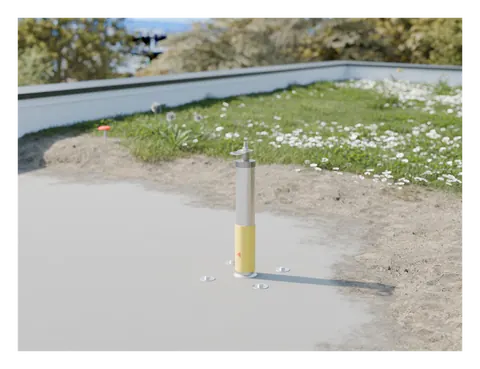

Der SafeGuard Green ist ein verankerungsfreier Anschlagpunkt für Flachdächer mit Kies- oder Substratschüttung: Er wird allein durch Auflast gehalten und kommt ohne Durchdringung der Dachhaut aus. Zugelassen ist er für zwei Personen gleichzeitig – als Einzelanschlagpunkt und als Befestigungspunkt im Seilsystem SafeGuard Line.
Eigenschaften und Montage

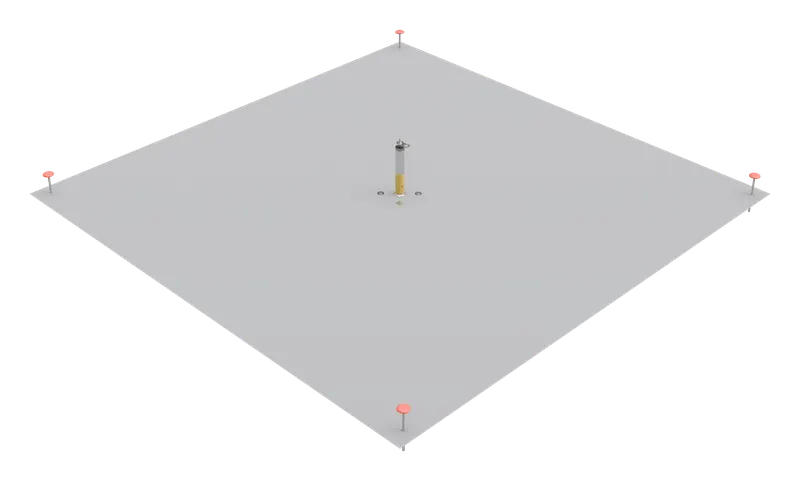

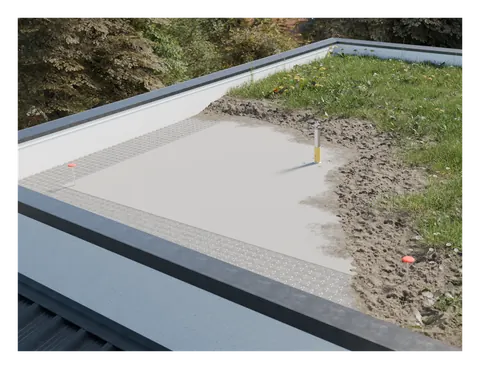

Das 3 × 3 m grosse Vlies wird auf dem Dach ausgelegt und mit mindestens 80 kg/m² beschwert: mit Kies (1600 kg/m³) ab 5 cm Schütthöhe, mit Substrat (1000 kg/m³) ab 8 cm oder mit Substrat (800 kg/m³) ab 10 cm. Zulässig sind Dachneigungen bis 5 Grad. Inspektionsindikatoren verkürzen die wiederkehrende Prüfung.
Anwendung und Zertifizierung
Der SafeGuard Green dient als Einzelanschlagpunkt, Zwischenpunkt sowie Anfangs-, End- oder Eckpunkt. Im Seilsystem beträgt die erlaubte Feldweite für Typ C höchstens 8 m; der Mindestabstand von der Dachkante beträgt bei der Attika 1,5 m und bei der Kiesfangleiste 4,0 m. Als Anschlagpunkt ist er nach EN 795:2012 Typ C/E geprüft. Das Seilsystem SafeGuard Line, in dem er als Befestigungspunkt dient, ist nach EN 795:2012 Typ C und UNI 11578:2015 zertifiziert.
Vorteile im Überblick
- Verankerungsfrei – keine Durchdringung der Dachhaut
- Schnelle und einfache Montage
- Schlichtes Design
- Inspektionsindikatoren für reduzierte Wartungszeit
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Material | Edelstahl, Aluminium und Vlies |
| Unterkonstruktion | Flachdach, Neigung max. 5° |
| Beschwerung | min. 80 kg/m² |
| Bedeckung | Kies 1600 kg/m³ ≥ 5 cm / Substrat 1000 kg/m³ ≥ 8 cm / Substrat 800 kg/m³ ≥ 10 cm |
| Masse Vlies | 3 × 3 m (9 m²) |
| Erlaubte Feldweite für Typ C | max. 8 m |
| Mindestabstand von der Dachkante | Attika min. 1,5 m / Kiesfangleiste ≥ 4,0 m |
| Prüfintervall | jährlich |
| Zugelassen für | 2 Personen |
| Verwendung | Einzelanschlagpunkt, Zwischenpunkt, Anfangs-, End- und Eckpunkt |
Varianten & Artikelnummern
| Artikel-Nr. | Bezeichnung |
|---|---|
| 03SGFG00 | SafeGuard Green |
| 03SGFG01 | SafeGuard Green Laschenset End/Eck |
| 03SGFG02 | SafeGuard Ösenset |
Normen & Zertifikate
- EN 795:2012 Typ C/E
Downloads
Verwandte Produkte
SafeGuard AP 2
Anschlagpunkt aus Edelstahl für das Flachdach mit Betonuntergrund, als Einzelanschlagpunkt und im Seilsystem für bis zu vier Personen einsetzbar. Erhältlich mit Stützendurchmesser 16 oder 26 mm.
SafeGuard Line
Horizontales, überfahrbares Seilsicherungssystem aus Edelstahl mit Fangstossdämpfung. Modular aufgebaut aus Corda, Set Control, Corner, Corda Holder, Runner und Safecheck.
Passend dazu aus dem Wissen
- Seilsystem oder Einzelanschlagpunkte: Was passt wann?Einzelanschlagpunkte nach EN 795 Typ A eignen sich für punktuelle Arbeiten an wenigen bekannten Stellen.
- Absturzsicherung im Bestand nachrüstenAbsturzsicherungen lassen sich auf fast jedem bestehenden Dach nachrüsten.
- Wie viele Anschlagpunkte braucht ein Dach?Es gibt keine Faustregel pro Quadratmeter: Die Zahl der Anschlagpunkte ergibt sich aus den begangenen Flächen, den Wegen dorthin, dem Abstand zur Absturzkante und der Länge des Verbindungsmittels.
Wo das zum Einsatz kommt
- Absturzsicherung FlachdachDie Riwega Swiss GmbH bietet Absturzsicherungen für Flachdächer: Einzelanschlagpunkte – in der Schweiz auch Sekuranten genannt – und horizontale Seilsysteme nach EN 795:2012, auf Wunsch auch für die gleichzeitige Nutzung durch mehrere Personen gemäss CEN/TS 16415.
- Absturzsicherung MetalldachDie Riwega Swiss GmbH liefert Absturzsicherungen für Metalldächer aus Trapezblech, Sandwichpaneelen und Stehfalz: Einzelanschlagpunkte nach EN 795:2012 Typ A und Seilsysteme nach Typ C werden direkt an der Blechdeckung befestigt – bei Stehfalzdächern durch Klemmung ohne Durchdringung des Blechs.
- Absturzsicherung SteildachDie Riwega Swiss GmbH liefert Absturzsicherungen für Steildächer: Sicherheitsdachhaken nach EN 795:2012 Typ A, Anschlagpunkte nach EN 795:2012 und Leitersicherungen für den sicheren Dachzustieg.
Häufige Fragen: Anschlagpunkte
Welche Norm gilt für Anschlagpunkte auf Dächern?
Massgebend ist die EN 795:2012, die Anschlageinrichtungen in die Typen A bis E einteilt. Fest montierte Einzelanschlagpunkte entsprechen Typ A, Seilsysteme Typ C. Für die Nutzung durch mehrere Personen gleichzeitig gilt ergänzend die CEN/TS 16415. In der Schweiz verlangt die Suva zudem eine fachgerechte Planung und Montage.
Wie oft müssen Anschlagpunkte geprüft werden?
Anschlageinrichtungen müssen periodisch durch eine sachkundige Person geprüft werden — in der Regel jährlich, sofern der Hersteller nichts anderes festlegt. Bei einigen Riwega-Produkten mit Auflastsystem gilt ein Prüfintervall von fünf Jahren. Das jeweilige Intervall finden Sie in den technischen Daten des Produkts.
Welcher Anschlagpunkt passt zu welchem Untergrund?
Entscheidend ist die tragende Unterkonstruktion: Für Beton eignen sich z.B. SafeGuard AP 2 oder AP 3, für Holz AP 7 und AP 8, für Trapez- und Falzblech SafeGuard Trapez und Falz. Wo keine Durchdringung der Dachhaut möglich ist, sichern auflastgehaltene Systeme wie SafeGuard Green oder Ballast — ganz ohne Verankerung.
