SafeGuard Trapez ZP
Der Zwischenpunkt der Trapez-Reihe: Statt einer Ringöse nimmt er das horizontale Seil auf und stützt die Seilstrecke auf Trapezblech und Sandwichpaneelen ab.
Modell wird geladen …
Ziehen zum Drehen · Scrollen zum Zoomen Wischen zum Drehen · zwei Finger zum Zoomen
EN 795:2012 Typ C · CEN/TS 16415:2013 Typ C · UNI 11578:2022 Typ C
Beschreibung

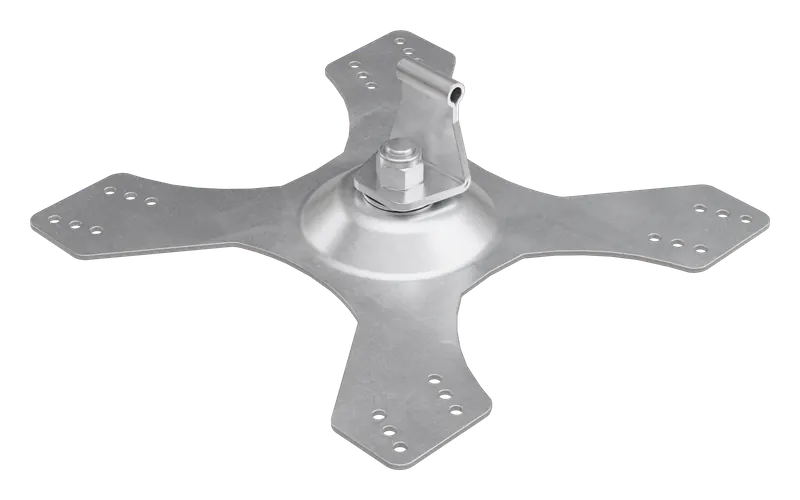

Der SafeGuard Trapez ZP ist der Zwischenpunkt der Trapez-Reihe. Auf derselben Edelstahlplatte AISI 304 sitzt statt der Ringöse eine Seilaufnahme: Sie führt das horizontale Seil und stützt es in der Fläche ab, wo der Abstand zwischen zwei Anschlagpunkten sonst zu gross würde.
Eigenschaften und Montage
Der ZP wird wie die übrigen Bauformen mit acht Blindnieten 6,3 × 23 mm aus Aluminium auf das Blech genietet, ohne die Tragkonstruktion zu durchdringen – Stahl ab 0,6 mm (Sandwichelement) bzw. 0,8 mm (Trapezprofil), Aluminium ab 0,8 mm bzw. 1,0 mm. Beide Ausführungen, Trapez ZP 250 und Trapez ZP 330, stehen zur Verfügung.
Wann Sie diese Bauform wählen

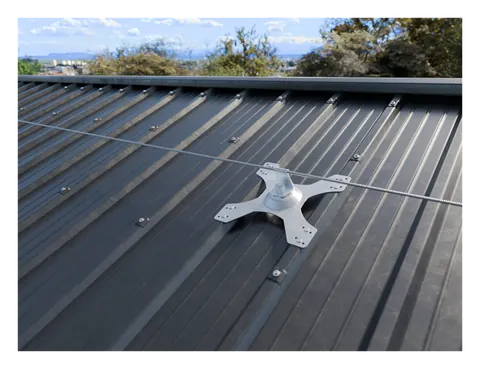

Den Trapez ZP setzen Sie überall dort in die Fläche, wo eine Seilstrecke unterwegs Unterstützung braucht. Planbar sind Abstände von 2,5 bis 15 m zwischen den Punkten und Linienlängen bis 90 m bei einer maximalen Kraft von 9 kN auf den Ankerpunkt; bis zu drei Personen dürfen gleichzeitig gesichert sein. Die Anschlagstellen der Strecke selbst übernimmt der SafeGuard Trapez mit Ringöse, die Sicherung eines einzelnen Benutzers ohne Seil der Trapez Single.
Vorteile im Überblick
- Seilaufnahme statt Ringöse: stützt die horizontale Seilstrecke
- Abstände bis 15 m und Linienlängen bis 90 m planbar
- Für bis zu drei Personen gleichzeitig zugelassen
- Nietbefestigung ohne Durchdringung der Tragkonstruktion
- In den Ausführungen Trapez ZP 250 und Trapez ZP 330 erhältlich
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Bauform | Zwischenpunkt für das Seilsystem |
| Material | Edelstahl AISI 304 |
| Bauformen | Trapez ZP 250 (Fussplatte 302 × 300 mm) · Trapez ZP 330 (Fussplatte 392 × 300 mm) |
| Max. Sickenabstand | Trapez ZP 250: 225 / 250 / 275 mm · Trapez ZP 330: 333 / 367 mm |
| Unterkonstruktion | Trapezblech / Sandwichpaneel |
| Min. Stärke | Stahl 0,6 mm (Sandwichelement) / Stahl 0,8 mm (Trapezprofil) / Aluminium 0,8 mm (Sandwichelement) / Aluminium 1,0 mm (Trapezprofil) |
| Befestigung | 8 Blindnieten 6,3 × 23 mm aus Aluminium, inklusive |
| Prüfintervall | jährlich |
| Max. Abstand Ankerpunkte | 15 m |
| Min. Abstand Ankerpunkte | 2,5 m |
| Max. Linienlänge | 90 m |
| Max. Anzahl gleichzeitiger Benutzer | 3 |
| Max. Kraft auf Ankerpunkt | 9 kN |
| Max. Abweichungswinkel von der Horizontalen | 15° |
| Min. garantierte Bruchlast der Seile | 38 kN |
| Reduktionskoeffizient der Last durch Seilkopfverbindung | 0,8 |
| Anzahl Spannungsabbauelemente pro Linie | 1-2 |
Varianten & Artikelnummern
| Artikel-Nr. | Bezeichnung |
|---|---|
| 03SGM103 | SafeGuard Trapez ZP 250 |
| 03SGM101 | SafeGuard Trapez ZP 330 |
Normen & Zertifikate
- EN 795:2012 Typ C
- CEN/TS 16415:2013 Typ C
- UNI 11578:2022 Typ C
