SafeGuard Trapez Single
Die Einzelplatz-Ausführung der Trapez-Reihe: multidirektionaler Ankerpunkt nach EN 795 Typ A mit Energiedämpfungssystem, ausgelegt auf einen Benutzer.
Modell wird geladen …
Ziehen zum Drehen · Scrollen zum Zoomen Wischen zum Drehen · zwei Finger zum Zoomen
Beschreibung

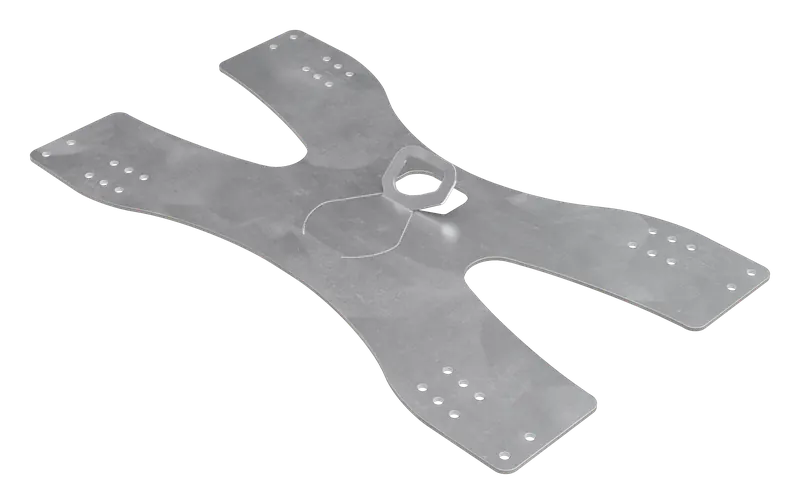

Der SafeGuard Trapez Single ist die Ausführung der Trapez-Reihe für einen einzelnen Benutzer. Als multidirektionaler Ankerpunkt nach EN 795:2012 Typ A ist er nicht auf eine Belastungsrichtung festgelegt, und ein integriertes Energiedämpfungssystem nimmt im Sturzfall Energie auf, bevor sie in die Blechbefestigung gelangt.
Eigenschaften und Montage

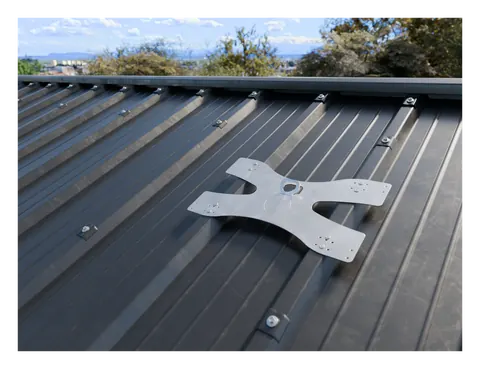

Wie die übrigen Bauformen der Reihe besteht der Trapez Single aus Edelstahl AISI 304 und wird mit acht Blindnieten 6,3 × 23 mm aus Aluminium direkt auf die Dachhaut genietet – auf Stahlblech ab 0,6 mm (Sandwichelement) bzw. 0,8 mm (Trapezprofil), auf Aluminium ab 0,8 mm bzw. 1,0 mm. Auch er ist in den Ausführungen Trapez Single 250 und Trapez Single 330 erhältlich.
Wann Sie diese Bauform wählen
Der Trapez Single ist die richtige Wahl, wenn jeweils eine Person am Anschlagpunkt gesichert werden muss und kein Seilsystem nötig ist – etwa beim Zugang zu einer einzelnen Stelle auf dem Blechdach. Sind bis zu drei Personen gleichzeitig zu sichern oder soll eine Seilstrecke entstehen, führt der Weg zum SafeGuard Trapez mit Ringöse; die Seilführung dazwischen übernimmt der Trapez ZP.
Vorteile im Überblick
- Multidirektional: nicht auf eine Belastungsrichtung festgelegt
- Integriertes Energiedämpfungssystem
- Ankertyp A nach EN 795:2012 für einen Benutzer
- Nietbefestigung ohne Durchdringung der Tragkonstruktion
- In den Ausführungen Trapez Single 250 und Trapez Single 330 erhältlich
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Bauform | Multidirektionaler Einzelanschlagpunkt |
| Ankertyp | EN 795:2012 Typ A |
| Benutzer | 1 |
| Energiedämpfung | integriert |
| Material | Edelstahl AISI 304 |

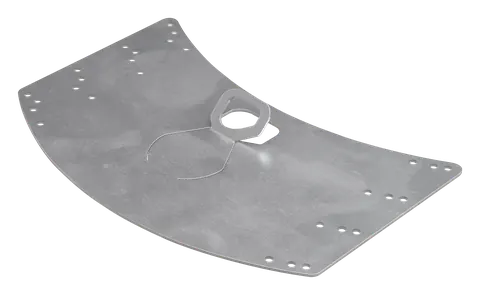

| Bauformen | Trapez Single 250 (Fussplatte 275 × 268 mm) · Trapez Single 330 (Fussplatte 406 × 277 mm) |
| Max. Sickenabstand | Trapez Single 250: 200 / 225 / 250 mm · Trapez Single 330: 280 / 300 / 325 / 334 / 352 / 364 / 380 mm |
| Unterkonstruktion | Trapezblech / Sandwichpaneel |
| Min. Stärke | Stahl 0,6 mm (Sandwichelement) / Stahl 0,8 mm (Trapezprofil) / Aluminium 0,8 mm (Sandwichelement) / Aluminium 1,0 mm (Trapezprofil) |
| Befestigung | 8 Blindnieten 6,3 × 23 mm aus Aluminium, inklusive |
| Prüfintervall | jährlich |
Varianten & Artikelnummern
| Artikel-Nr. | Bezeichnung |
|---|---|
| 03SGM104 | SafeGuard Trapez Single 250 |
| 03SGM105 | SafeGuard Trapez Single 330 |
Normen & Zertifikate
- EN 795:2012 Typ A
- UNI 11578:2015 Typ A
