SafeGuard Trapez
Die Grundform der Trapez-Reihe: Anschlagpunkt aus Edelstahl mit Ringöse, der auf Trapezblech und Sandwichpaneele genietet wird – zugelassen für bis zu drei Personen.
Modell wird geladen …
Ziehen zum Drehen · Scrollen zum Zoomen Wischen zum Drehen · zwei Finger zum Zoomen
EN 795:2012 Typ C · CEN/TS 16415:2013 Typ C · UNI 11578:2022 Typ C
Beschreibung

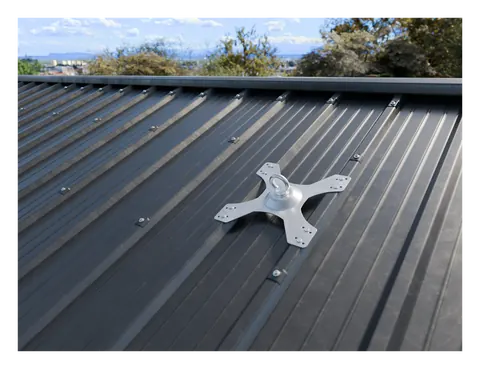

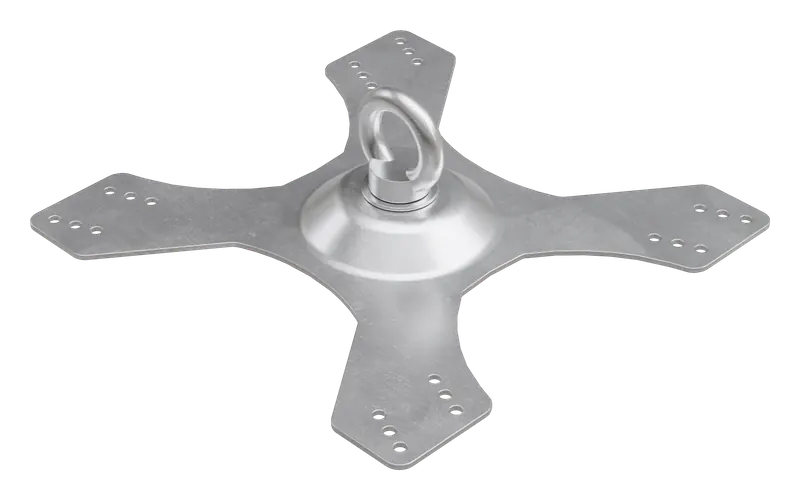

Der SafeGuard Trapez ist die Grundausführung der Trapez-Reihe: eine Platte aus Edelstahl AISI 304 mit Ringöse, in die das Verbindungsmittel direkt eingehängt wird. Sie wird auf das Trapezblech oder das Sandwichpaneel genietet, ohne die darunterliegende Tragkonstruktion zu durchdringen, und ist für bis zu drei Personen gleichzeitig zugelassen.
Eigenschaften und Montage

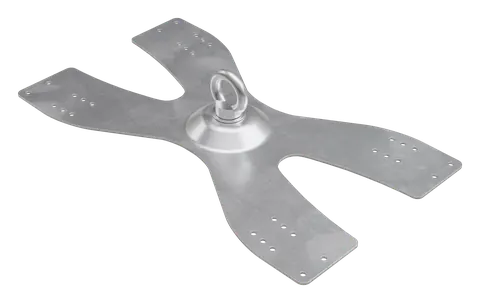

Die Befestigung erfolgt mit acht Blindnieten 6,3 × 23 mm aus Aluminium, die im Lieferumfang enthalten sind. Vorausgesetzt wird Stahlblech ab 0,6 mm beim Sandwichelement und ab 0,8 mm beim Trapezprofil, bei Aluminium ab 0,8 mm bzw. 1,0 mm. Die Bauform ist in den Ausführungen Trapez 250 und Trapez 330 erhältlich.
Wann Sie diese Bauform wählen
Wählen Sie den SafeGuard Trapez, wenn ein fester Anschlagpunkt mit Öse gebraucht wird – zur Sicherung einzelner Arbeitsplätze oder als Anschlagpunkt einer Seilstrecke mit Abständen von 2,5 bis 15 m, Linienlängen bis 90 m und einer maximalen Kraft von 9 kN auf den Ankerpunkt. Geht es dagegen nur darum, das Seil zwischen zwei Anschlagpunkten abzustützen, übernimmt das der Trapez ZP; für die Sicherung eines einzelnen Benutzers steht der Trapez Single mit Energiedämpfungssystem bereit.
Vorteile im Überblick
- Ringöse zum direkten Einhängen des Verbindungsmittels
- Für bis zu drei Personen gleichzeitig zugelassen
- Nieten statt Bohren: keine Durchdringung der Tragkonstruktion
- Einzelsicherung und Seilstrecke mit derselben Bauform
- In den Ausführungen Trapez 250 und Trapez 330 erhältlich
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Bauform | Anschlagpunkt mit Ringöse |
| Material | Edelstahl AISI 304 |
| Bauformen | Trapez 250 (Fussplatte 302 × 300 mm) · Trapez 330 (Fussplatte 392 × 300 mm) |
| Max. Sickenabstand | Trapez 250: 225 / 250 / 275 mm · Trapez 330: 333 / 367 mm |
| Unterkonstruktion | Trapezblech / Sandwichpaneel |
| Min. Stärke | Stahl 0,6 mm (Sandwichelement) / Stahl 0,8 mm (Trapezprofil) / Aluminium 0,8 mm (Sandwichelement) / Aluminium 1,0 mm (Trapezprofil) |
| Befestigung | 8 Blindnieten 6,3 × 23 mm aus Aluminium, inklusive |
| Prüfintervall | jährlich |
| Max. Abstand Ankerpunkte | 15 m |
| Min. Abstand Ankerpunkte | 2,5 m |
| Max. Linienlänge | 90 m |
| Max. Anzahl gleichzeitiger Benutzer | 3 |
| Max. Kraft auf Ankerpunkt | 9 kN |
| Max. Abweichungswinkel von der Horizontalen | 15° |
| Min. garantierte Bruchlast der Seile | 38 kN |
| Reduktionskoeffizient der Last durch Seilkopfverbindung | 0,8 |
| Anzahl Spannungsabbauelemente pro Linie | 1-2 |
Varianten & Artikelnummern
| Artikel-Nr. | Bezeichnung |
|---|---|
| 03SGM102 | SafeGuard Trapez 250 |
| 03SGM100 | SafeGuard Trapez 330 |
Normen & Zertifikate
- EN 795:2012 Typ C
- CEN/TS 16415:2013 Typ C
- UNI 11578:2022 Typ C
